本發明屬于石化行業中分子篩焙燒尾氣治理，具體涉及一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋系統及方法。

背景技術：

1、由于貧油少氣，目前煉油廠煉制含有n、cl等雜質的劣質原油，在工藝過程中n和cl元素會與h2發生反應生成nh3和hc1，伴隨著工藝物流的冷卻分離過程，氣相中的hc1與nh3會反應生成nh4c1晶體。晶體顆粒受環境溫度及濕度影響，將會發生潮解作用或形成腐蝕性鹽溶液，從而對相關設備產生腐蝕。液相中溶解的酸性腐蝕性介質對管束造成的電化學腐蝕，同時伴隨著多相流的沖刷，造成嚴重的流體沖刷腐蝕，導致裝置的非計劃停工，且腐蝕一旦發生便會反復發生，對于安全生產十分不利。

2、目前的治理手段主要有源頭控制和末端治理兩種：第一種，氯化銨結晶問題有一部分來源于原料中的n和cl經加氫反應后轉變?yōu)閔cl和nh3，兩者在低溫下(約30℃)條件下就能生成氯化銨，銨鹽初始結晶溫度一般與原料中的n、cl的質量分?jǐn)?shù)、系統壓力的平方成正比關系。原料n、cl含量越高，銨鹽結晶沉積的初始溫度越高，結晶可能性越大，結晶溫度區域越寬。因此為了減少銨鹽結晶造成的堵塞和腐蝕現象，有學者發現通過加裝脫氮、脫氯罐的方法可以降低原料中攜帶的n、cl元素，從而達到使生成的氯化銨結晶大幅減小的目的，如果使用的脫氯劑性能不好，會導致?lián)Q熱器一個多月就會出現銨鹽結晶，需要注水處理。第二種，由于石油化工工藝限制，氯化銨結晶問題的控制措施主要集中在末端治理，當氯化銨冷卻結晶后再通過加熱升華、脈沖波動、注水溶解、加緩蝕劑等方式去除生成的銨鹽結晶防止其堵塞腐蝕管道設備，不過當注水溶解時需要控制注水量和注水時間，以免因?yàn)樗坎蛔阋鹇然@部分溶解，造成酸性沖刷腐蝕作用。銨鹽的升華溫度為350℃，如果只在局部管段結晶，可通過加熱升華的方式讓銨鹽轉化為氣體，但是其在后續經過冷卻還是會結晶析出。針對銨鹽結晶溫度區間，還可以通過加強伴熱及保溫，避開銨鹽的結晶的溫度區間，減緩甚至防治銨鹽結晶。而脈沖噴吹則是利用閥門的大小變化引起流量的變化，從而沖擊銨鹽結晶，使其散落為小塊，不堵塞管道。注水是一種方便且非常有效破除露點腐蝕和銨鹽結晶沉積垢下腐蝕的工藝防護措施。注水溶解時要保證注水的水質和水量，其中加注水避免含有可促進腐蝕加劇的hcn和氧氣，最好使用脫鹽水和凈化水；加注水量保證含25％的液相水，用以沖刷氯化銨結晶，同時經常更換注水點，保證工藝正常運行，避免注水對設備造成的傷害。

3、綜上所述，在傳統治理方法中，眾多學者提出在原料帶有n、cl元素時，最好使用脫氯罐、脫氮吸收劑等方法從源頭治理，如果受工藝限制不方便從源頭治理，則是在氯化銨結晶生成之后再進行針對治理，其中采用最多的方法是高壓注水溶解和加熱使氯化銨結晶升華。但是這些尾端治理的方法都有很大的弊端，注水溶解時注水量不夠會導致產生垢下腐蝕問題，長期注水產生的沖刷腐蝕作用會減短管道儀器的使用壽命，而加熱升華的氯化銨氣體，還會在后端生成結晶，并沒有真正解決氯化銨結晶問題。

技術實現思路

1、針對現有技術中存在的問題，本發明提供了一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋系統及方法，其目的在于減少氯化銨結晶的產生以及弱化結晶過程中發生垢下腐蝕和沖刷腐蝕對設備管道的影響。

2、為了解決上述技術問題，本發明通過以下技術方案予以實現：

3、根據本發明的第一方面，提供一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋系統，包括噴霧洗淋冷卻室，所述噴霧洗淋冷卻室包括殼體，所述殼體內設置有噴霧洗淋組件，所述殼體上設置有進氣口和出氣口，所述進氣口連接至分子篩焙燒爐的尾氣輸出端；所述噴霧洗淋組件用于向所述殼體內噴淋微米級霧滴，并且所述微米級霧滴的噴淋方向與所述進氣口和所述出氣口形成的氣流方向相反。

4、在第一方面的一種可能的實現方式中，所述噴霧洗淋組件包括高壓氣輸送管、噴淋液輸送管和噴嘴，所述高壓氣輸送管和所述噴淋液輸送管設置在所述殼體內，所述噴嘴上設置有高壓氣入口和噴淋液入口，所述高壓氣輸送管與所述高壓氣入口連接，所述噴淋液輸送管與所述噴淋液入口連接。

5、在第一方面的一種可能的實現方式中，所述殼體內沿豎直方向間隔設置有多組所述噴霧洗淋組件，每組所述噴霧洗淋組件包括多個位于同一高度的所述噴嘴。

6、在第一方面的一種可能的實現方式中，所述噴霧洗淋組件還包括空氣壓縮機和水箱，所述空氣壓縮機和所述水箱設置在所述殼體外，所述空氣壓縮機與所述高壓氣輸送管連接，所述水箱與所述噴淋液輸送管連接。

7、在第一方面的一種可能的實現方式中，所述進氣口設置在所述殼體的側壁上靠近底部的位置，所述出氣口設置在所述殼體的頂部，所述噴嘴的噴淋端朝下。

8、在第一方面的一種可能的實現方式中，所述微米級霧滴的粒徑小于10μm。

9、在第一方面的一種可能的實現方式中，噴霧洗淋系統還包括尾氣處理單元，所述尾氣處理單元的輸入端與所述出氣口連接。

10、在第一方面的一種可能的實現方式中，噴霧洗淋系統還包括引風機，所述引風機的入口與所述出氣口連接，所述引風機的出口與所述尾氣處理單元的輸入端連接。

11、在第一方面的一種可能的實現方式中，所述進氣口與所述分子篩焙燒爐的尾氣輸出端通過第一管道連接，所述引風機的入口與所述出氣口通過第二管道連接。

12、根據本發明的第一方面，提供一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋方法，采用所述的噴霧洗淋系統，包括：

13、將分子篩焙燒爐的尾氣輸出端的尾氣通過所述進氣口輸入到所述殼體內，通過所述噴霧洗淋組件向所述殼體內噴淋微米級霧滴，噴淋出的微米級霧滴與進入所述殼體內的尾氣逆向接觸進行物理化學反應，處理后的尾氣通過所述出氣口排出。

14、與現有技術相比，本發明至少具有以下有益效果：

15、本發明提供的一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋系統，分子篩焙燒爐吹掃尾氣中的高溫氯化銨氣體在未冷卻到結晶溫度時通過進氣口進入噴霧洗淋冷卻室中，噴霧洗淋組件向殼體內噴淋微米級霧滴形成噴淋降溫和過飽和度環境，微米級霧滴的噴淋方向與進氣口和出氣口形成的氣流方向相反，高溫氯化銨氣體在尚未達到結晶溫度前與殼體內微米級霧滴逆向接觸進行物理化學反應，在噴淋降溫和過飽和度環境下迅速降溫，從而結晶成核。微米級霧滴將氯化銨結晶小顆粒捕集之后，將會與氯化銨發生溶解反應，從而避免了堵塞問題，形成氯化銨小液滴的同時還會增大氯化銨液滴的體積與重量，從而降低其流體曳力從分子篩焙燒爐吹掃尾氣中分離出來，完成分子篩焙燒爐吹掃尾氣中氯化銨氣體的治理。

16、為使本發明的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。

技術特征：

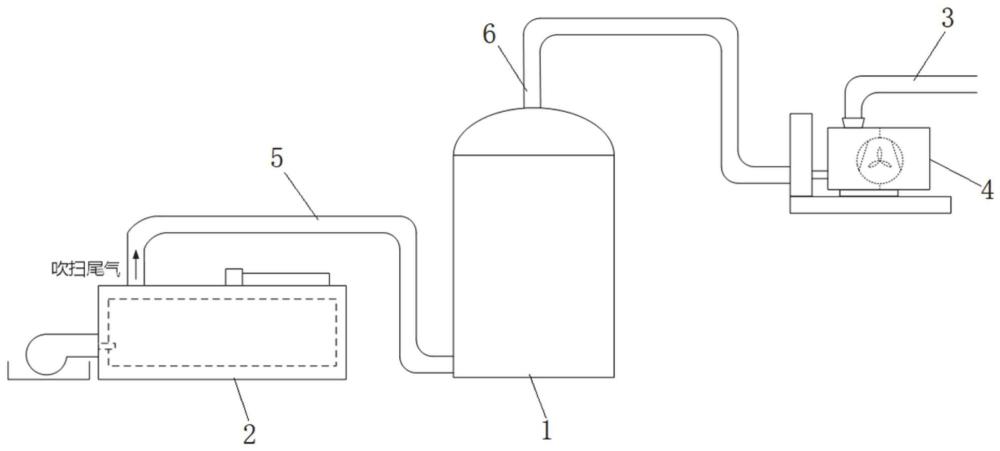

1.一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋系統，其特征在于，包括噴霧洗淋冷卻室(1)，所述噴霧洗淋冷卻室(1)包括殼體(10)，所述殼體(10)內設置有噴霧洗淋組件(11)，所述殼體(10)上設置有進氣口(12)和出氣口(13)，所述進氣口(12)連接至分子篩焙燒爐(2)的尾氣輸出端；所述噴霧洗淋組件(11)用于向所述殼體(10)內噴淋微米級霧滴，并且所述微米級霧滴的噴淋方向與所述進氣口(12)和所述出氣口(13)形成的氣流方向相反。

2.根據權利要求1所述的一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋系統，其特征在于，所述噴霧洗淋組件(11)包括高壓氣輸送管(110)、噴淋液輸送管(111)和噴嘴(112)，所述高壓氣輸送管(110)和所述噴淋液輸送管(111)設置在所述殼體(10)內，所述噴嘴(112)上設置有高壓氣入口(1120)和噴淋液入口(1121)，所述高壓氣輸送管(110)與所述高壓氣入口(1120)連接，所述噴淋液輸送管(111)與所述噴淋液入口(1121)連接。

3.根據權利要求2所述的一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋系統，其特征在于，所述殼體(10)內沿豎直方向間隔設置有多組所述噴霧洗淋組件(11)，每組所述噴霧洗淋組件(11)包括多個位于同一高度的所述噴嘴(112)。

4.根據權利要求2所述的一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋系統，其特征在于，所述噴霧洗淋組件(11)還包括空氣壓縮機(113)和水箱(114)，所述空氣壓縮機(113)和所述水箱(114)設置在所述殼體(10)外，所述空氣壓縮機(113)與所述高壓氣輸送管(110)連接，所述水箱(114)與所述噴淋液輸送管(111)連接。

5.根據權利要求2所述的一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋系統，其特征在于，所述進氣口(12)設置在所述殼體(10)的側壁上靠近底部的位置，所述出氣口(13)設置在所述殼體(10)的頂部，所述噴嘴(112)的噴淋端朝下。

6.根據權利要求1所述的一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋系統，其特征在于，所述微米級霧滴的粒徑小于10μm。

7.根據權利要求1所述的一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋系統，其特征在于，噴霧洗淋系統還包括尾氣處理單元(3)，所述尾氣處理單元(3)的輸入端與所述出氣口(13)連接。

8.根據權利要求7所述的一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋系統，其特征在于，噴霧洗淋系統還包括引風機(4)，所述引風機(4)的入口與所述出氣口(13)連接，所述引風機(4)的出口與所述尾氣處理單元(3)的輸入端連接。

9.根據權利要求8所述的一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋系統，其特征在于，所述進氣口(12)與所述分子篩焙燒爐(2)的尾氣輸出端通過第一管道(5)連接，所述引風機(4)的入口與所述出氣口(13)通過第二管道(6)連接。

10.一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋方法，其特征在于，采用權利要求1至9任一項所述的噴霧洗淋系統，包括：

技術總結
本發明公開了一種治理分子篩焙燒尾氣中氯化銨結晶的噴霧洗淋系統及方法，包括噴霧洗淋冷卻室，所述噴霧洗淋冷卻室包括殼體，所述殼體內設置有噴霧洗淋組件，所述殼體上設置有進氣口和出氣口，所述進氣口連接至分子篩焙燒爐的尾氣輸出端；所述噴霧洗淋組件用于向所述殼體內噴淋微米級霧滴，并且所述微米級霧滴的噴淋方向與所述進氣口和所述出氣口形成的氣流方向相反。本發明的目的在于減少氯化銨結晶的產生以及弱化結晶過程中發生垢下腐蝕和沖刷腐蝕對設備管道的影響。

技術研發人員：張吉華,魏金祥,陳軍,鄒旭彪,高艷,張海毅,魏增懷,劉宇航,張國鑫,李超博,石茂才,趙亮,張海瑞,陳廣興,裴永稚
受保護的技術使用者：中國石油天然氣股份有限公司
技術研發日：
技術公布日：2025/4/24
