本申請涉及儲能領域，特別涉及一種高壓盒、電池和用電裝置。

背景技術：

1、節能減排是汽車產業可持續發展的關鍵，電動車輛由于其節能環保的優勢成為汽車產業可持續發展的重要組成部分。對于電動車輛而言，電池技術又是關乎其發展的一項重要因素。

2、隨著新能源汽車的發展，對電池的裝配難度提出了更高的要求。

技術實現思路

1、鑒于上述問題，本申請?zhí)峁┮环N高壓盒、電池和用電裝置，能夠提高電池的裝配速率。

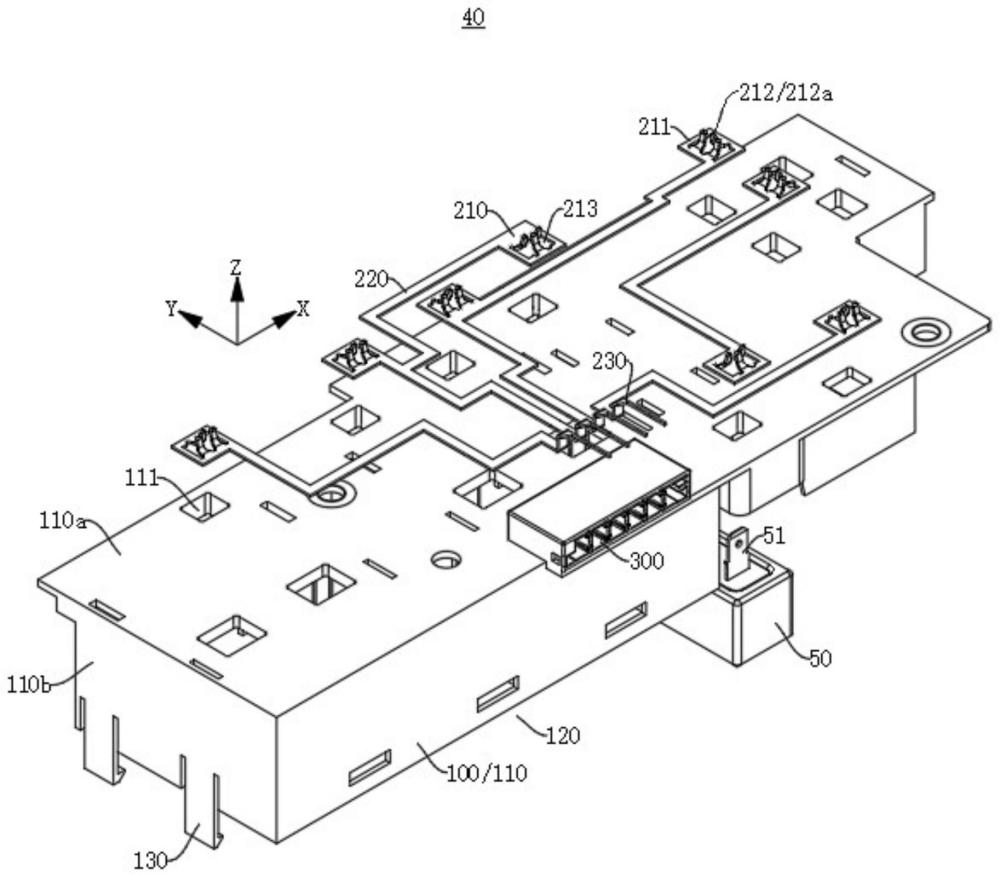

2、第一方面，本申請?zhí)峁┝艘环N電池的高壓盒，高壓盒包括：第一殼體，具有壁部和由壁部圍合形成的容納空間，容納空間用于容納用電器件；電連接件，設置于第一殼體，電連接件包括多個端子和導電連接部，導電連接部連接于至少一個端子并與端子一體成型設置，端子用于連接用電器件。

3、本申請實施例的技術方案中，高壓盒包括第一殼體和電連接件，第一殼體的壁部圍合形成容納空間，使得用電器件能夠設置于容納空間。電連接件包括端子和導電連接部，端子用于連接用電器件，導電連接部連接至少一個端子，且導電連接部和端子一體成型設置，無需在高壓盒內二次對接導電連接部和端子，能夠簡化高壓盒的裝配工藝，提高高壓盒的裝配效率，進而提高電池的裝配速率。

4、在一些實施例中，端子包括一體連接的本體部和卡爪部，本體部圍合形成鏤空區，卡爪部連接于鏤空區的邊緣并沿本體部的厚度方向翹起。

5、在這些實施例中，端子包括本體部和卡爪部，本體部上設置有鏤空區，卡爪部連接于鏤空區的周側，使得可以通過對板件沖壓形成卡爪部，卡爪部相對本體部翹起，便于卡爪部和用電器件的連接部連接。

6、在一些實施例中，壁部包括貫穿設置的連接孔，卡爪部和連接孔對應設置，以使卡爪部能夠經由連接孔連接用電器件。

7、在這些實施例中，壁部上設置有連接孔，使得用電器件的連接部能夠伸入連接孔內與卡爪部連接。

8、在一些實施例中，卡爪部包括兩個以上的卡片，各卡片連接于鏤空區周向的至少一側，且至少兩個卡片設置于鏤空區的兩側并沿相互靠近的方向延伸，以使用電器件的連接部能夠夾設于兩個卡片之間。

9、在這些實施例中，卡爪部包括多個卡片，且至少兩個卡片相對設置于鏤空區域的兩側并沿相互靠近的方向延伸，利用兩個卡片的彈力，卡片與用電器件的連接部能夠形成過盈配合，進而使得連接部能夠卡接于兩個卡片之間。既能夠簡化用電器件和卡爪部的連接方式，還能夠保證電連接的穩定性。

10、在一些實施例中，本體部注塑于壁部內，卡爪部伸出于壁部的表面。

11、在這些實施例中，本體部注塑在壁部內，使得壁部能夠向本體部提供保護，改善其他零部件對本體部的剮蹭，卡爪部伸出壁部的表面，便于其與用電器件的連接部相互電連接。此外，本體部注塑在壁部內，能夠保證本體部位置的穩定性，在將連接部卡接于卡爪部時，改善卡爪部位置不穩而影響電連接的穩定性。

12、在一些實施例中，導電連接部注塑于壁部內。

13、在這些實施例中，壁部能夠向?qū)щ娺B接部提供保護，避免導電連接部懸置于容納空間內而影響其他零部件的安裝。

14、在一些實施例中，電連接件還包括插接端，至少一個導電連接部連接于端子和插接端之間，且相互連接的導電連接部、端子和插接端一體成型設置。

15、在這些實施例中，一些端子通過插接端與外部電連接，因此一些導電連接部的另一端連接有插接端，相互連接的導電連接部、端子和插接端三者一體成型設置，能夠進一步簡化電連接件的結構，且無需在高壓盒內組裝導電連接部和插接端的安裝，能夠簡化高壓盒的裝配工藝，提高高壓盒的裝配效率，進而提高電池的裝配速率。

16、在一些實施例中，還包括插接口，插接端插接于插接口，插接口注塑于壁部。

17、在這些實施例中，用來容納插接端的插接口注塑于壁部上，高壓盒內無需組裝插接口和第一殼體，能夠簡化高壓盒的裝配工藝，提高高壓盒的裝配效率，進而提高電池的裝配速率。

18、在一些實施例中，壁部包括頂壁和連接于頂壁周側的側壁，頂壁和側壁圍合形成容納空間，電連接件設置于頂壁。

19、在這些實施例中，電連接件設置于頂壁，便于電連接件的端子與容納空間內不同位置的用電器件相互電連接。

20、在一些實施例中，側壁上設置有第一卡扣部；高壓盒還包括第二殼體，第二殼體設置于側壁背離頂壁的一側，第二殼體上設置有第二卡扣部，第一殼體和第二殼體通過第一卡扣部和第二卡扣部相互卡扣連接。

21、在這些實施例中，第一殼體和第二殼體通過第一卡扣部和第二卡扣部相互卡扣連接，能夠簡化第一殼體和第二殼體的裝配工藝，提高高壓盒的裝配效率，并保證第一殼體和第二殼體之間相對位置的穩定性。

22、第二方面，本申請實施例還提供一種電池，包括上述任一第一方面的高壓盒。

23、第三方面，本申請實施例還提供一種用電裝置，包括上述任一第一方面的電池，電池用于提供電能。

24、上述說明僅是本申請技術方案的概述，為了能夠更清楚了解本申請的技術手段，而可依照說明書的內容予以實施，并且為了讓本申請的上述和其它目的、特征和優點能夠更明顯易懂，以下特舉本申請的具體實施方式。

技術特征：

1.一種電池的高壓盒，其特征在于，所述高壓盒包括：

2.根據權利要求1所述的高壓盒，其特征在于，所述端子包括一體連接的本體部和卡爪部，所述本體部圍合形成鏤空區，所述卡爪部連接于所述鏤空區的邊緣并沿所述本體部的厚度方向翹起。

3.根據權利要求2所述的高壓盒，其特征在于，所述壁部包括貫穿設置的連接孔，所述卡爪部和所述連接孔對應設置，以使所述卡爪部能夠經由所述連接孔連接所述用電器件。

4.根據權利要求3所述的高壓盒，其特征在于，所述卡爪部包括兩個以上的卡片，各所述卡片連接于所述鏤空區周向的至少一側，且至少兩個所述卡片設置于所述鏤空區的兩側并沿相互靠近的方向延伸，以使所述用電器件的電連接部能夠夾設于兩個所述卡片之間。

5.根據權利要求2-4任一項所述的高壓盒，其特征在于，所述本體部注塑于所述壁部內，所述卡爪部伸出于所述壁部的表面。

6.根據權利要求1-5任一項所述的高壓盒，其特征在于，所述導電連接部注塑于所述壁部內。

7.根據權利要求1-6任一項所述的高壓盒，其特征在于，所述電連接件還包括插接端，至少一個所述導電連接部連接于所述端子和所述插接端之間，且相互連接的所述導電連接部、所述端子和所述插接端一體成型設置。

8.根據權利要求7所述的高壓盒，其特征在于，還包括插接口，所述插接端插接于所述插接口，所述插接口注塑于所述壁部。

9.根據權利要求1-8任一項所述的高壓盒，其特征在于，所述壁部包括頂壁和連接于所述頂壁周側的側壁，所述頂壁和所述側壁圍合形成所述容納空間，所述電連接件設置于所述頂壁。

10.根據權利要求9所述的高壓盒，其特征在于，

11.一種電池，其特征在于，包括權利要求1-10任一項所述的高壓盒。

12.一種用電裝置，其特征在于，包括根據權利要求11所述的電池，所述電池用于提供電能。

技術總結
本申請公開了一種高壓盒、電池和用電裝置，高壓盒包括：第一殼體，具有壁部和由壁部圍合形成的容納空間，容納空間用于容納用電器件；電連接件，設置于第一殼體，電連接件包括多個端子和導電連接部，導電連接部連接于至少一個端子并與端子一體成型設置，端子用于連接用電器件。本申請能夠簡化高壓盒的裝配工藝，提高高壓盒的裝配效率，進而提高電池的裝配速率。

技術研發人員：邱觀達,王沖,鄭陳鈴,李源鑫
受保護的技術使用者：寧德時代新能源科技股份有限公司
技術研發日：
技術公布日：2025/4/24
