本發明涉及電化學電池領域，尤其是涉及一種極板、雙極板和燃料電池。

背景技術：

1、相關技術中，極板采用液體注射成型工藝進行密封時，需要在加工過程中對極板進行壓緊，以避免注射成型通道出現泄漏，若極板的流場表面出現不平行，則需要更高的夾緊力，這可能會導致局部開裂和泄漏，導致極板永久性損傷，存在改進的空間。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于提出一種極板，可以避免密封沉槽與注射成型模具直接接觸而導致變形或破損，且有利于減小了極板本體發生變形的概率，提高了極板的良品率。

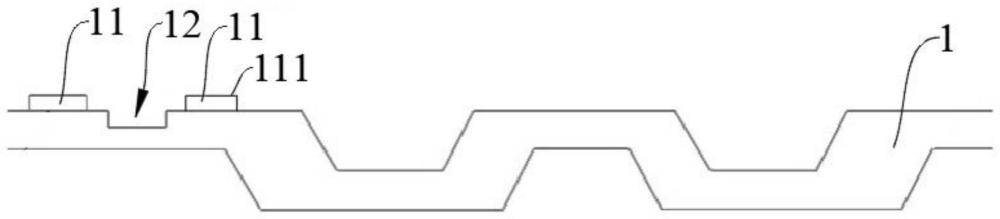

2、根據本發明實施例的極板，包括：極板本體，所述極板本體的側面設有環形的密封沉槽，且所述極板本體在所述密封沉槽的兩側分別形成有環形的支撐凸起，兩個所述支撐凸起與所述密封沉槽共同限定出注射成型通道，且所述支撐凸起的端部形成為支撐平面。

3、根據本發明實施例的極板，通過設置第一支撐面可以對注射成型模具進行支撐，可以避免密封沉槽與注射成型模具直接接觸而導致變形或破損，且可以提高注射成型通道的密封效果，有利于降低極板本體所受的夾緊力，減小了極板本體發生變形的概率，提高了極板的良品率，提升了極板的實用性。

4、根據本發明一些實施例的極板，所述支撐凸起的凸出高度為8μm-10μm。

5、根據本發明一些實施例的極板，兩個所述支撐凸起之間的間距大于所述密封沉槽的寬度。

6、根據本發明一些實施例的極板，兩個所述支撐凸起與所述密封沉槽之間的間距相等。

7、根據本發明一些實施例的極板，兩個所述支撐凸起朝向彼此的側壁與所述密封沉槽的內側壁平滑相接。

8、根據本發明一些實施例的極板，兩個所述支撐凸起中的至少一個在遠離所述極板本體的方向上朝靠近彼此的方向傾斜。

9、本發明還提出了一種雙極板。

10、根據本發明實施例的雙極板，包括：根據上述任一實施例所述的極板。

11、本發明又提出了一種燃料電池。

12、根據本發明實施例的燃料電池，包括：根據上述任一實施例所述的極板；或根據上述任一實施例所述的雙極板。

13、所述雙極板、所述燃料電池和所述極板相對于現有技術所具有的優勢相同，在此不再贅述。

14、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.一種極板(100)，其特征在于，包括：

2.根據權利要求1所述的極板(100)，其特征在于，所述支撐凸起(11)的凸出高度為8μm-10μm。

3.根據權利要求1所述的極板(100)，其特征在于，兩個所述支撐凸起(11)之間的間距大于所述密封沉槽(12)的寬度。

4.根據權利要求1所述的極板(100)，其特征在于，兩個所述支撐凸起(11)與所述密封沉槽(12)之間的間距相等。

5.根據權利要求1所述的極板(100)，其特征在于，兩個所述支撐凸起(11)朝向彼此的側壁與所述密封沉槽(12)的內側壁平滑相接。

6.根據權利要求5所述的極板(100)，其特征在于，兩個所述支撐凸起(11)中的至少一個在遠離所述極板本體(1)的方向上朝靠近彼此的方向傾斜。

7.一種雙極板，其特征在于，包括：根據權利要求1-6中任一項所述的極板(100)。

8.一種燃料電池，其特征在于，包括：根據權利要求1-6中任一項所述的極板(100)；或根據權利要求7所述的雙極板。

技術總結
本發明公開了一種極板、雙極板和燃料電池，所述極板包括：極板本體，所述極板本體的側面設有環形的密封沉槽，且所述極板本體在所述密封沉槽的兩側分別形成有環形的支撐凸起，兩個所述支撐凸起與所述密封沉槽共同限定出注射成型通道，且所述支撐凸起的端部形成為支撐平面。本發明實施例的極板，通過設置第一支撐面可以對注射成型模具進行支撐，可以避免密封沉槽與注射成型模具直接接觸而導致變形或破損，且可以提高注射成型通道的密封效果，有利于降低極板本體所受的夾緊力，減小了極板本體發生變形的概率，提高了極板的良品率，提升了極板的實用性。

技術研發人員：彼得·詹姆斯·巴赫,安迪謝·塔德比爾,凱瓦尼·瑪莎
受保護的技術使用者：未勢能源科技有限公司
技術研發日：
技術公布日：2025/4/24
