本技術涉及激光加工設備，具體為一種激光加工設備的裝飾罩板。

背景技術：

1、由于激光加工設備內部工作元件種類繁多，電控元件也需要合理排線，設備運行時如果不進行遮擋影響美觀，而且光路切換元件長期大范圍暴露在空氣當中，對工作環境潔凈度也提出很高的要求，傳統激光加工結構通過多個鋁制中小型外殼及外殼蓋對元件進行封裝，安裝、調試、維修拆卸等方面很不方便，而且一體化鋁制外殼加工費用高，影響工作效率，不利于控制成本，因此，需要提出一種超快激光設備的裝飾罩板，安裝、調試、維修拆卸簡便，制作成本低。

技術實現思路

1、本實用新型的目的在于提供一種激光加工設備的裝飾罩板，以解決上述背景技術中提出的現有的激光加工結構通過多個鋁制中小型外殼及外殼蓋對元件進行封裝，安裝、調試、維修拆卸等方面很不方便，而且一體化鋁制外殼加工費用高，影響工作效率，不利于控制成本等問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種激光加工設備的裝飾罩板，包括第一前遮光板、第二前遮光板、第一后遮光板和第二后遮光板和裝飾擋板，該激光加工設備的裝飾罩板還包括用于固定及安裝第一前遮光板、第二前遮光板、第一后遮光板和第二后遮光板的大理石平臺及頂部蓋板，頂部蓋板通過立柱固定在大理石平臺上，所述第一前遮光板、第二前遮光板、第一后遮光板和第二后遮光板與頂部蓋板的上邊緣固定連接，裝飾擋板的底端固定在大理石平臺上的立柱上，第一前遮光板、第二前遮光板設置于大理石平臺和頂部蓋板的前側，第一后遮光板和第二后遮光板設置于大理石平臺和頂部蓋板的后側。

3、優選的是，所述第一前遮光板、第二前遮光板、第一后遮光板和第二后遮光板、裝飾擋板為厚度1.5-2mm的冷軋鋼板。

4、優選的是，所述第一前遮光板、第二前遮光板、第一后遮光板和第二后遮光板分別通過螺釘與頂部蓋板的固定連接，所述裝飾擋板與大理石平臺通過螺釘連接固定。

5、優選的是，第一前遮光板底部設置有場鏡鏡頭的安裝空間。

6、優選的是，第二前遮光板底部在設置有高精度聚焦物鏡的運動空間；

7、優選的是，第一后遮光板和第二后遮光板底部在設置有內部元件走線開孔。

8、優選的是，第一前遮光板及第二前遮光板的外側分別設置有第一散熱風扇和第二散熱風扇。

9、優選的是，第一前遮光板、第二前遮光板、第一后遮光板和第二后遮光板的外表面分別設置有遮光層。

10、與現有技術相比，本實用新型的有益效果是：

11、1、本實用新型采用螺釘對第一前遮光板、第二前遮光板、第一后遮光板、第二后遮光板及裝飾擋板進行固定，安裝拆卸簡單，便于后期設備保養維護。

12、2、本實用新型外形精致美觀，可根據設備使用要求自由控制形狀、厚度、外觀及顏色，制造難度小、周期短、成本低。

13、3、本實用新型整體安裝完成后，可有效遮擋空氣中的灰塵污染激光加工設備的光路元件，適當降低了超快激光設備使用環境潔凈度要求。

技術特征：

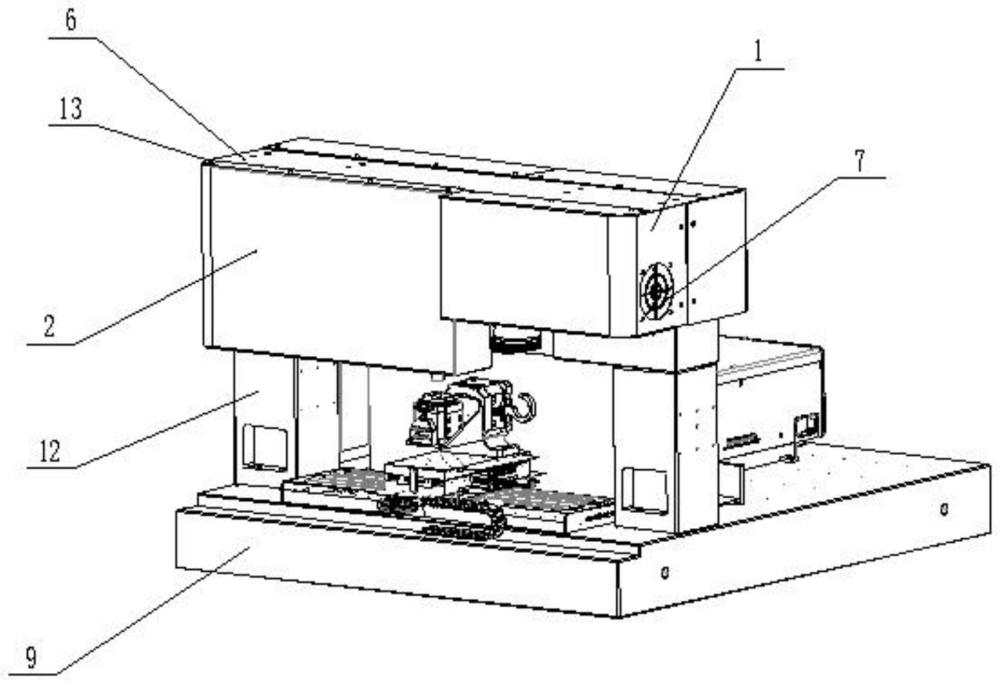

1.一種激光加工設備的裝飾罩板，其特征在于，包括第一前遮光板(1)、第二前遮光板(2)、第一后遮光板(3)和第二后遮光板(4)和裝飾擋板(5)，該激光加工設備的裝飾罩板還包括用于固定及安裝第一前遮光板(1)、第二前遮光板(2)、第一后遮光板(3)和第二后遮光板(4)的大理石平臺(9)及頂部蓋板(6)，頂部蓋板(6)通過立柱(12)固定在大理石平臺(9)上，所述第一前遮光板(1)、第二前遮光板(2)、第一后遮光板(3)和第二后遮光板(4)與頂部蓋板(6)的上邊緣固定連接，裝飾擋板(5)的底端固定在大理石平臺(9)上的立柱(12)上，第一前遮光板(1)、第二前遮光板(2)設置于大理石平臺(9)和頂部蓋板(6)的前側，第一后遮光板(3)和第二后遮光板(4)設置于大理石平臺(9)和頂部蓋板(6)的后側。

2.根據權利要求1所述的激光加工設備的裝飾罩板，其特征在于，所述第一前遮光板(1)、第二前遮光板(2)、第一后遮光板(3)和第二后遮光板(4)、裝飾擋板(5)為厚度1.5-2mm的冷軋鋼板。

3.根據權利要求1所述的激光加工設備的裝飾罩板，其特征在于，所述第一前遮光板(1)、第二前遮光板(2)、第一后遮光板(3)和第二后遮光板(4)分別通過螺釘(13)與頂部蓋板(6)的固定連接，所述裝飾擋板(5)與大理石平臺(9)通過螺釘(13)連接固定。

4.根據權利要求3所述的激光加工設備的裝飾罩板，其特征在于，第一前遮光板(1)底部設置有場鏡鏡頭(11)的安裝空間。

5.根據權利要求3所述的激光加工設備的裝飾罩板，其特征在于，第二前遮光板(2)底部在設置有高精度聚焦物鏡(10)的運動空間。

6.根據權利要求3所述的激光加工設備的裝飾罩板，其特征在于，第一后遮光板(3)和第二后遮光板(4)底部在設置有內部元件走線開孔。

7.根據權利要求3所述的激光加工設備的裝飾罩板，其特征在于，第一前遮光板(1)及第二前遮光板(2)的外側分別設置有第一散熱風扇(7)和第二散熱風扇(8)。

8.根據權利要求1所述的激光加工設備的裝飾罩板，其特征在于，第一前遮光板(1)、第二前遮光板(2)、第一后遮光板(3)和第二后遮光板(4)的外表面分別設置有遮光層。

技術總結
本技術公開了一種激光加工設備的裝飾罩板，包括第一前遮光板、第二前遮光板、第一后遮光板、第二后遮光板和裝飾擋板，安裝框架主體為大理石平臺，大理石平臺頂部通過頂部蓋板與第一前遮光板、第二前遮光板、第一后遮光板、第二后遮光板連接固定，裝飾擋板與大理石平臺立柱連接；第一前遮光板、第二前遮光板、第一后遮光板、第二后遮光板和裝飾擋板由鈑金板切割折彎焊接而成且各結構獨立，通過螺釘連接安裝拆卸方便，便于設備維修；安裝此裝飾罩板既保證了整體結構美觀，又可以起到遮光除塵的效果；此裝飾罩板用途廣泛，可根據內部結構進行比例調整適配各類激光加工設備。

技術研發人員：王成玉
受保護的技術使用者：長春智靈光電科技有限公司
技術研發日：20240509
技術公布日：2025/4/24
