本發明涉及半導體器件制造，特別涉及一種半導體器件的制造方法。

背景技術：

1、對于微米級高壓器件，其柵極氧化物gox的形成是一種局部氧化工藝，如圖1所示，其通常在對有源區aa表面進行原位生長柵極氧化物gox。由于氧氣橫向擴散氧化的影響，會在硬掩膜下方以較緩的生長速率形成氧化層，距離硬掩膜開口區域越遠生長速率相應越慢，導致在生長柵極氧化物之后有源區域上的柵極氧化物邊緣形成鳥嘴結構，如圖1中虛線圈位置所示。鳥嘴結構的存在具有以下弊端：(1)可能會造成后續在柵極氧化物gox上形成的柵極斷線，引起器件失效；(2)鳥嘴結構導致其下方的有源區aa的頂面上形成臺階，該臺階的存在影響后續有源區上相應結構的制造和性能；(3)鳥嘴結構占據了后續應該位置上形成的結構(例如金屬硅化物或者厚度均勻的局部場氧或者場氧板等)的形成位置，導致這些結構需要形成在其他位置，對微米級高壓器件來說嚴重影響器件小型化程度；(4)在小尺寸下，鳥嘴結構厚度較薄的區域還可能會引發漏電問題，影響器件可靠性。

2、另外，上述問題還存在于其他類似高壓器件柵極氧化物工藝的局部氧化工藝中，也存在于局部氧化結構的邊緣部導致襯底頂面形成不必要的臺階的其他一些局部氧化工藝中，因此，對局部氧化結構的邊緣部所帶來的問題(例如鳥嘴問題或襯底界面臺階的問題)的改善是本領域急需解決的技術問題之一。

技術實現思路

1、本發明的目的在于提供一種半導體器件的制造方法，在已生成初始局部氧化結構的基礎上，通過工藝來改善初始局部氧化結構邊緣部帶來的問題(例如鳥嘴問題或襯底界面臺階的問題)。

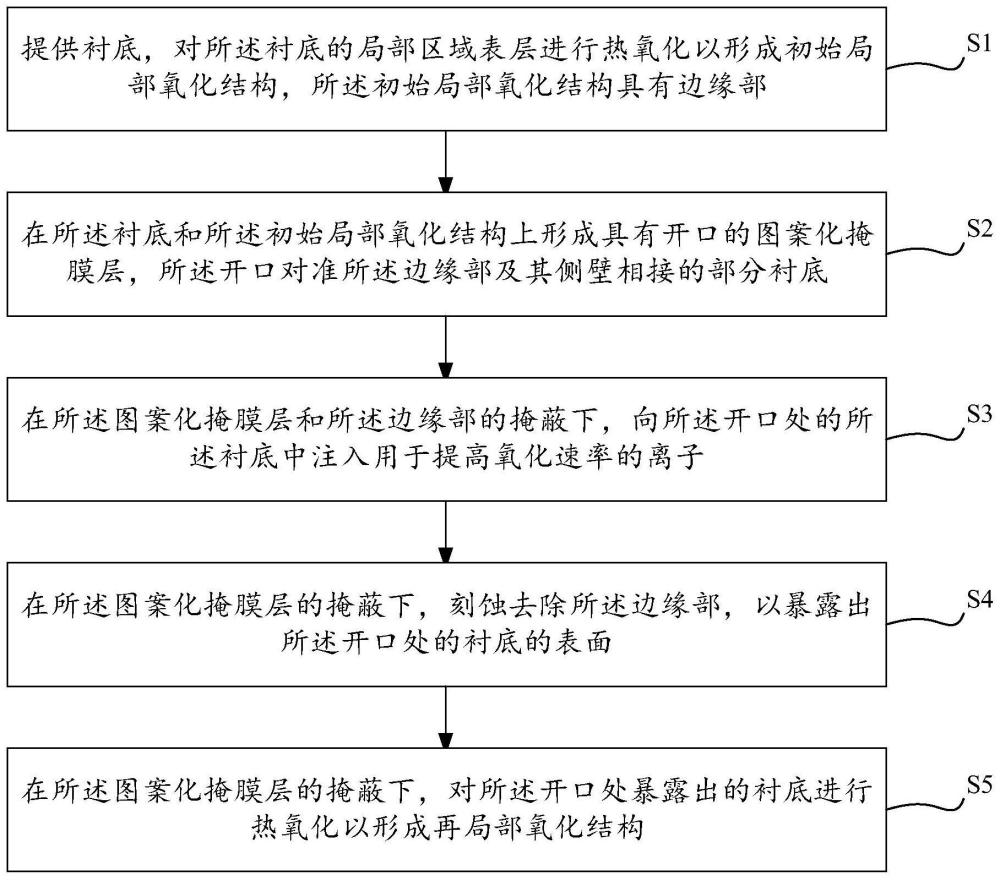

2、為實現上述目的，本發明提供一種半導體器件的制造方法，其包括以下步驟：

3、提供襯底，對所述襯底的局部區域表層進行熱氧化以形成初始局部氧化結構，所述初始局部氧化結構具有邊緣部；

4、在所述襯底和所述初始局部氧化結構上形成具有開口的圖案化掩膜層，所述開口對準所述邊緣部及其側壁相接的部分襯底；

5、在所述圖案化掩膜層和所述邊緣部的掩蔽下，向所述開口處的所述襯底中注入用于提高氧化速率的離子，且在所述邊緣部遮擋下，所述邊緣部下方和其側壁相接的襯底中的所述離子的注入濃度不同；

6、在所述圖案化掩膜層的掩蔽下，刻蝕去除所述邊緣部，以暴露出所述開口處的襯底的表面；

7、在所述圖案化掩膜層的掩蔽下，對所述開口處暴露出的襯底進行熱氧化以形成再局部氧化結構。

8、可選地，所述邊緣部下方不同位置的襯底的頂面高度與所述襯底中的所述離子的注入濃度差異互補，使形成的所述再局部氧化結構下方的襯底的頂面平整。

9、可選地，所述再局部氧化結構下方的襯底的頂面與剩余的所述初始局部氧化結構下方的襯底的頂面齊平。

10、可選地，所述再局部氧化結構的頂面低于剩余的所述初始局部氧化結構的頂面，以形成臺階。

11、可選地，所述圖案化掩膜層的厚度為和/或，在所述圖案化掩膜層的掩蔽下，通過各向異性刻蝕工藝刻蝕去除所述開口暴露出的所述邊緣部。

12、可選地，所述離子包括氧離子、非晶化離子和鹵族離子中的至少一種。

13、可選地，所述再局部氧化結構與剩余的所述初始局部氧化結構相接并形成新的局部氧化結構，且所述新的局部氧化結構或者剩余的所述初始局部氧化結構在后續被用作：形成在所述襯底的有源區頂部的柵氧化層，或者，形成在所述襯底中相鄰有源區之間的器件隔離結構，或者，形成在所述襯底的有源區的局部區域中的場氧板，或者，形成在所述襯底的有源區頂部上且用于阻擋后續離子注入的阻擋層。

14、可選地，提供襯底，對所述襯底的局部區域表層進行熱氧化以形成所述初始局部氧化結構的步驟包括：

15、提供襯底，并刻蝕所述襯底，形成器件隔離溝槽；

16、在器件隔離溝槽中填充絕緣介質材料并進行化學機械平坦化，形成填充于器件隔離溝槽中的器件隔離結構并限定出有源區；

17、形成圖案化硬掩膜層，以暴露出部分所述有源區的頂面并掩蔽其余區域的表面；

18、在所述圖案化硬掩膜層的掩蔽下，對所述圖案化硬掩膜層暴露出的所述有源區的頂部進行熱氧化，以形成所述初始局部氧化結構，所述開口對準所述邊緣部及其外側剩余的所述有源區。

19、可選地，在所述圖案化掩膜層的掩蔽下，對所述開口處暴露出的襯底進行熱氧化以形成再局部氧化結構之后，還包括：在所述圖案化掩膜層的掩蔽下，刻蝕所述再局部氧化結構以減薄或去除所述再局部氧化結構；以及，去除所述圖案化掩膜層。

20、可選地，在刻蝕所述再局部氧化結構以減薄或去除所述再局部氧化結構之后且在去除所述圖案化掩膜層之前或之后，還包括：對所述開口處的襯底進行離子注入；

21、和/或，在去除所述圖案化掩膜層之后，還包括：形成硅化物阻擋層于所述襯底的相應區域上；以及，在所述硅化物阻擋層暴露出的襯底表面上形成金屬硅化物。

22、與現有技術相比，本發明的技術方案，在已形成初始局部氧化結構的基礎上，形成圖案化掩膜層，且該圖案化掩膜層的開口對準初始局部氧化結構的邊緣部(該區域易產生鳥嘴問題或者有源區界面臺階問題)及其外側的部分襯底，在該具有開口的圖案化掩膜層和邊緣部的掩蔽作用下，對開口中位于所述邊緣部下方及其側壁外側的襯底進行用于提高氧化率的離子注入，利用開口中不同位置對注入離子的阻擋作用不同(例如所述邊緣部對注入離子的阻擋作用較強，無所述邊緣部的位置對注入離子的阻擋作用較弱)，使得開口中位于所述邊緣部下方和其側壁外側的襯底中的離子注入濃度不同，進而在去除開口處的襯底上的包括所述邊緣部在內的膜層之后，再對開口中的襯底進行熱氧化時，開口中不同位置的離子注入濃度不同導致開口中不同位置的襯底的氧化速率和氧化厚度不同，由此在熱氧化后使得形成的再局部氧化結構下方的襯底頂面相對原先該區域的襯底的頂面更加平整，進而改善了原先初始局部氧化結構的邊緣部所帶來的問題(例如鳥嘴問題或者有源區界面臺階問題)，提高了器件可靠性并有利于器件小型化。

技術特征：

1.一種半導體器件的制造方法，其特征在于，包括以下步驟：

2.如權利要求1所述的制造方法，其特征在于，所述邊緣部下方不同位置的襯底的頂面高度與所述襯底中的所述離子的注入濃度差異互補，使形成的所述再局部氧化結構下方的襯底的頂面平整。

3.如權利要求2所述的制造方法，其特征在于，所述再局部氧化結構下方的襯底的頂面與剩余的所述初始局部氧化結構下方的襯底的頂面齊平。

4.如權利要求1所述的制造方法，其特征在于，所述再局部氧化結構的頂面低于剩余的所述初始局部氧化結構的頂面，以形成臺階。

5.如權利要求1所述的制造方法，其特征在于，所述圖案化掩膜層的厚度為和/或，在所述圖案化掩膜層的掩蔽下，通過各向異性刻蝕工藝刻蝕去除所述開口暴露出的所述邊緣部。

6.如權利要求1所述的制造方法，其特征在于，所述離子包括氧離子、非晶化離子和鹵族離子中的至少一種。

7.如權利要求1所述的制造方法，其特征在于，所述再局部氧化結構與剩余的所述初始局部氧化結構相接并形成新的局部氧化結構，且所述新的局部氧化結構或者剩余的所述初始局部氧化結構在后續被用作：形成在所述襯底的有源區頂部的柵氧化層，或者，形成在所述襯底中相鄰有源區之間的器件隔離結構，或者，形成在所述襯底的有源區的局部區域中的場氧板，或者，形成在所述襯底的有源區頂部上且用于阻擋后續離子注入的阻擋層。

8.如權利要求1所述的制造方法，其特征在于，提供襯底，對所述襯底的局部區域表層進行熱氧化以形成所述初始局部氧化結構的步驟包括：

9.如權利要求1-8中任一項所述的制造方法，其特征在于，在所述圖案化掩膜層的掩蔽下，對所述開口處暴露出的襯底進行熱氧化以形成再局部氧化結構之后，還包括：在所述圖案化掩膜層的掩蔽下，刻蝕所述再局部氧化結構以減薄或去除所述再局部氧化結構；以及，去除所述圖案化掩膜層。

10.如權利要求9所述的制造方法，其特征在于，在刻蝕所述再局部氧化結構以減薄或去除所述再局部氧化結構之后且在去除所述圖案化掩膜層之前或之后，還包括：對所述開口處的襯底進行離子注入；

技術總結
本發明提供一種半導體器件的制造方法，在已生成具有邊緣部的初始局部氧化結構的基礎上，形成圖案化掩膜層，該圖案化掩膜層的開口對準初始局部氧化結構的邊緣部，在該圖案化掩膜層和邊緣部的掩蔽作用下，對開口中的襯底進行用于提高氧化率的離子注入，利用開口中不同位置對注入離子的阻擋作用不同，使得開口處不同位置的襯底中的離子注入濃度不同，進而在去除開口處的襯底上的包括所述邊緣部在內的膜層之后，再對開口中的襯底進行熱氧化時，開口中不同位置的離子注入濃度不同導致開口中不同位置的襯底的氧化速率和氧化厚度不同，由此在熱氧化后使得形成的再局部氧化結構下方的襯底頂面相比之前更加平整，改善了原先邊緣部帶來的鳥嘴或臺階問題。

技術研發人員：請求不公布姓名
受保護的技術使用者：青島澳柯瑪云聯信息技術有限公司
技術研發日：
技術公布日：2025/4/28
