本發明是有關于一種電連接器的，特別是有關于一種不使用傳統金屬彈臂作為端子結構而是將端子結構以電路板構成的端子結構電路板化型電連接器。

背景技術：

1、電連接器普遍地使用于電子裝置的電性連接結構，其用于在電子裝置間傳輸電子信號?，F有的電連接器結構是將金屬沖壓成型的長條狀的彈臂狀端子以塑料射出成型制程與絕緣結構結合，從而起到使端子定位與絕緣的作用。金屬的彈臂狀端子包括彎折的彈性對接部、固定在絕緣結構中的固持部以及焊接于電路板的焊接部。

2、這種現有的金屬彈臂狀端子由于其彎折的彈性對接部是延伸至絕緣結構的外部，而且突出于絕緣結構，當與對手電連接器對接時，金屬彈臂狀端子容易因為對手電連接器的不當插接而變形歪斜，可能會造成信號傳輸的問題甚至導致金屬彈臂狀端子損壞。

技術實現思路

1、有鑒于此，本發明的目的是在于提供一種端子結構電路板化型電連接器，其揚棄了現有技術的金屬彈臂狀端子而以電路板結構形成端子取代，如此解決了現有技術金屬彈臂狀端子容易變形甚至損壞的問題。

2、為達上述目的，本發明提供的端子結構電路板化型電連接器的一實施例包括至少一電路板以及復數個端子對接金屬件。電路板包括一電路板本體及復數個第一槽孔，復數個第一槽孔形成于電路板本體且排成一列，使得電路板本體在兩個相鄰的第一槽孔之間具有一端子部，復數個端子部排成一列且往遠離電路板本體的方向形成一突起結構。復數個端子對接金屬件設置于端子部的突起結構，且與電路板電性連接，一對手連接器的端子與復數個端子對接金屬件接觸以形成電性連接。

3、在另一實施例中，電路板本體還包括一第一基部，第一基部具有相對設置的一第一端緣以及一第二端緣，端子部的一端連接于第一端緣。

4、在另一實施例中，端子對接金屬件延伸至第一基部。

5、在另一實施例中，電路板本體還包括一第二基部，端子部的另一端連接于第二基部。

6、在另一實施例中，本發明的端子結構電路板化型電連接器還包括復數個焊接金屬件以及復數個焊腳，該復數個焊接金屬件設置于該第一基部的該第二端緣，該復數個焊接金屬件分別與該復數個端子對接金屬件形成電性連接，且該復數個焊接金屬件與該復數個焊腳電性連接。

7、在另一實施例中，本發明的端子結構電路板化型電連接器還包括至少一金屬殼件，金屬殼件包括一殼件本體以及復數個第二槽孔，該殼件本體設置于該電路板本體相對于復數個該突起結構的一側，該復數個第二槽孔形成于該殼件本體且對應于該復數個第一槽孔，該殼件本體在兩個該第二槽孔之間形成一彈性支持部，復數個彈性支持部排成一列且抵接支持該復數個端子部。

8、在另一實施例中，本發明的端子結構電路板化型電連接器還包括一黏膠層，該黏膠層結合該電路板與該金屬殼件。

9、在另一實施例中，電路板為可撓性電路板，端子對接金屬件為設置于可撓性電路板的金屬墊。

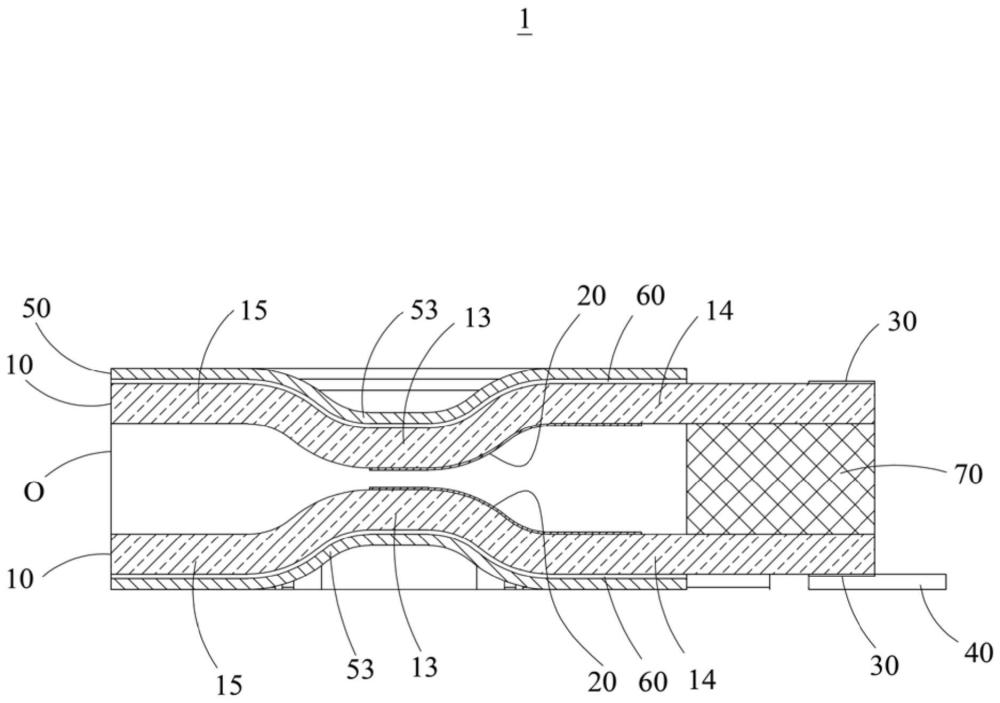

10、在另一實施例中，本發明的端子結構電路板化型電連接器包括兩個電路板及兩個金屬殼件，兩個電路板的端子部的突起結構是相向設置，兩個電路板之間形成一對接空間，供插置對手連接器。

11、在另一實施例中，本發明的端子結構電路板化型電連接器還包括一電性連接基材，兩個電路板由電性連接基材形成電性連接，且電性連接基材是夾設于兩個電路板之間。

12、本發明的端子結構電路板化型電連接器通過在電路板上形成多個突起結構，而且在突起結構上設置用于電性連接的端子對接金屬件，當對手電連接器的舌板部插置于本發明的端子結構電路板化型電連接器時，突起結構上的端子對接金屬件能夠與對手電連接器的端子接觸而形成電性連接。以此本發明的端子結構電路板化型電連接器揚棄了傳統使用金屬彈臂狀的端子，而以突起的電路板結構取代，同樣達到對接形成電性連接的效果，但是可以避免傳統的端子容易歪斜變形甚至損壞的問題。

技術特征：

1.一種端子結構電路板化型電連接器，其特征在于，包括：

2.如權利要求1所述的端子結構電路板化型電連接器，其特征在于，該電路板本體還包括一第一基部，該第一基部具有相對設置的一第一端緣以及一第二端緣，復數個該端子部的一端連接于該第一端緣。

3.如權利要求2所述的端子結構電路板化型電連接器，其特征在于，至少一個該端子對接金屬件延伸至該第一基部。

4.如權利要求2所述的端子結構電路板化型電連接器，其特征在于，該電路板本體還包括一第二基部，復數個該端子部的另一端連接于該第二基部。

5.如權利要求2所述的端子結構電路板化型電連接器，其特征在于，還包括復數個焊接金屬件以及復數個焊腳，該復數個焊接金屬件設置于該第一基部的該第二端緣，該復數個焊接金屬件分別與該復數個端子對接金屬件形成電性連接，且該復數個焊接金屬件與該復數個焊腳電性連接。

6.如權利要求1至5中任一項所述的端子結構電路板化型電連接器，其特征在于，還包括至少一金屬殼件，該金屬殼件包括一殼件本體以及復數個第二槽孔，該殼件本體設置于該電路板本體相對于該突起結構的一側，該復數個第二槽孔形成于該殼件本體且對應于該復數個第一槽孔，該殼件本體在兩個該第二槽孔之間形成一彈性支持部，復數個彈性支持部排成一列且抵接支持復數個該端子部。

7.如權利要求6所述的端子結構電路板化型電連接器，其特征在于，還包括一黏膠層，該黏膠層結合該電路板與該金屬殼件。

8.如權利要求7所述的端子結構電路板化型電連接器，其特征在于，該至少一電路板為可撓性電路板，該復數個端子對接金屬件為設置于該可撓性電路板的金屬墊。

9.如權利要求6所述的端子結構電路板化型電連接器，其特征在于，包括兩個該電路板及兩個該金屬殼件，兩個該電路板的復數個該端子部的該突起結構是相向設置，兩個該電路板之間形成一對接空間，供插置該對手連接器。

10.如權利要求9所述的端子結構電路板化型電連接器，其特征在于，還包括一電性連接基材，兩個該電路板由該電性連接基材形成電性連接，且該電性連接基材是夾設于該兩個電路板之間。

技術總結
本發明公開一種端子結構電路板化型電連接器，其包括至少一電路板以及復數個端子對接金屬件。電路板包括一電路板本體及復數個第一槽孔，復數個第一槽孔形成于電路板本體且排成一列，使得電路板本體在兩個相鄰的第一槽孔之間具有一端子部，復數個端子部排成一列且往遠離電路板本體的方向形成一突起結構。復數個端子對接金屬件設置于端子部的突起結構，且與電路板電性連接，一對手連接器的端子與復數個端子對接金屬件接觸以形成電性連接。

技術研發人員：林昱宏,林永常,張晏誠,陳文雄
受保護的技術使用者：鐘軒禾
技術研發日：
技術公布日：2025/4/28
