本技術涉及通信，尤其涉及一種饋電結構、饋電網絡、天線及基站。

背景技術：

1、在通信基站中，通常設置有饋電網絡，饋電網絡包括移相器、功分器和巴倫等。巴倫可與天線單元連接，以實現與天線單元之間的信號傳輸。

2、在相關技術中，功分器和巴倫均為微帶線，而微帶線具有強輻射場。這樣，功分器和巴倫在傳輸信號時，易與基站內饋電網絡周邊的部件進行耦合，輻射損耗大，由此影響天線單元的輻射性能。

技術實現思路

1、為了解決上述技術問題，本技術提供一種饋電結構、饋電網絡、天線及基站，能夠增加饋電結構中的第一功分饋線和巴倫與外部環境中的部件之間的隔離作用，從而減少輻射損耗。

2、本技術提供一種饋電結構，饋電結構可應用于饋電網絡，饋電網絡可應用于天線，天線除包括饋電網絡之外，還可包括與饋電網絡電連接的天線單元。天線可應用于基站，基站除包括天線外，還可包括接收機和發射機。

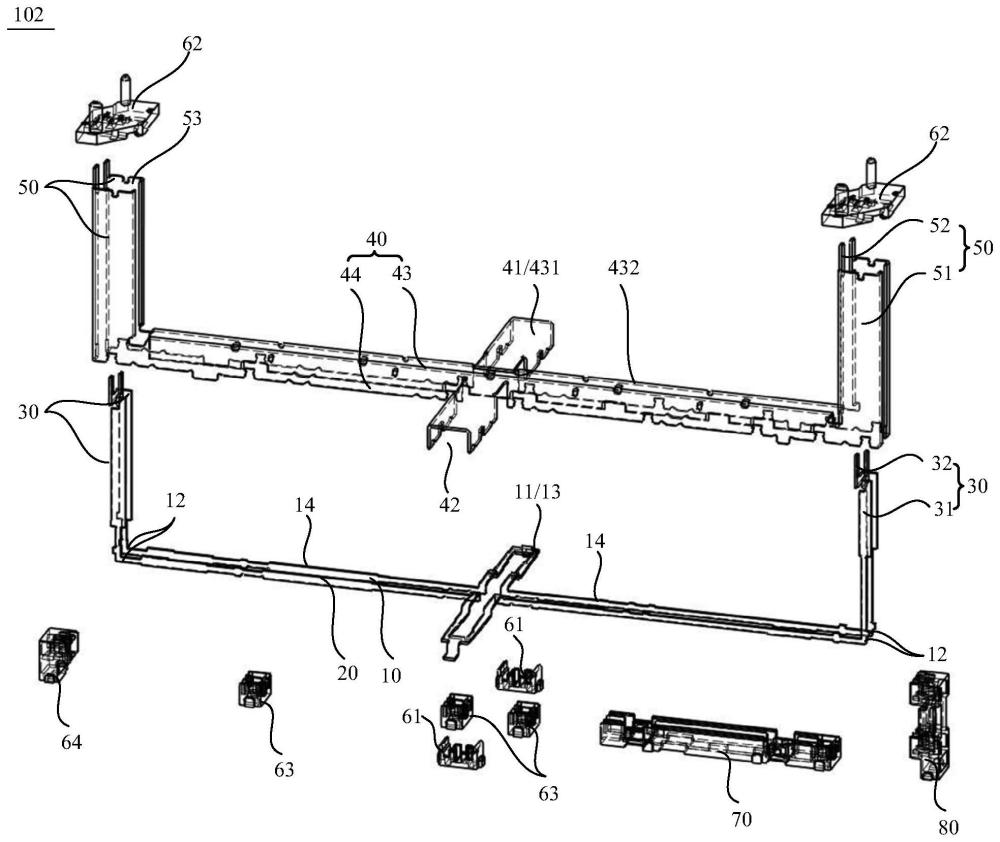

3、饋電結構包括：第一功分饋線、至少兩個巴倫、功分隔離件和巴倫隔離件。第一功分饋線具有第一端口和至少兩個第二端口。每個巴倫均包括饋電體和饋電引腳，至少兩個巴倫的饋電體與至少兩個第二端口分別連接，饋電引腳設于饋電體背離第二端口的一端。功分隔離件上形成有第一功分隔離空間，第一功分饋線固定于第一功分隔離件上且位于第一功分隔離空間內。巴倫隔離件上形成有巴倫隔離空間，饋電體固定于巴倫隔離件上且位于巴倫隔離空間內。

4、本技術的饋電結構應用時，饋電引腳可與天線單元電連接。第一功分饋線的第一端口可與接收機和發射機分別電連接。在天線單元輻射信號的過程中，發射機可向第一功分饋線的第一端口發送信號，第一功分饋線可將信號分為多個子信號，并將每個子信號通過第二端口傳輸至巴倫。接著通過巴倫的饋電引腳傳輸至天線單元，以及通過天線單元輻射出去。在天線單元接收信號后，天線單元可將信號通過饋電引腳傳輸至巴倫，并經過巴倫傳輸至第一功分饋線的第二端口，以及經過第一功分饋線傳輸至第一端口，從第一端口傳輸至接收機。

5、由于功分隔離件上具有第一功分隔離空間，且第一功分饋線位于第一功分隔離空間內，這樣，功分隔離件能夠為第一功分饋線提供隔離，從而減少第一功分饋線與外部環境中的部件耦合的情況，進而減少輻射損耗。同樣地，巴倫隔離件上形成有巴倫隔離空間，饋電體位于巴倫隔離空間內，這樣，巴倫隔離件能夠為巴倫提供隔離，從而減少巴倫與外部環境中的部件耦合的情況，進而減少輻射損耗。

6、在一些實施方式中，饋電結構還包括第二功分饋線，第二功分饋線包括第一端口和至少兩個第二端口。至少兩個巴倫中的一部分巴倫的饋電體與第一功分饋線的第二端口連接，另一部分巴倫的饋電體與第二功分饋線的第二端口連接。功分隔離件上還形成有第二功分隔離空間，第二功分饋線固定于功分隔離件上且位于第二功分隔離空間內。當天線單元為雙極化天線單元時，饋電網絡需要向天線單元傳輸不同極化方向的信號。由于在本實施方式中，饋電結構還包括第二功分饋線，則第一功分饋線和第二功分饋線可分別接收發射機發送的不同極化方向的信號，由此，本技術的饋電結構可應用于采用雙極化天線單元的基站。

7、基于此，功分隔離件包括第一功分隔離體和第二功分隔離體，第一功分隔離體上形成第一功分隔離空間，第二功分隔離體上形成第二功分隔離空間，第一功分隔離體與第二功分隔離體并排設置。第一功分饋線和第一功分隔離體可形成第一功分器，第二功分饋線和第二功分隔離體可形成第二功分器。第一功分隔離體和第二功分隔離體可分別對第一功分饋線和第二功分饋線進行隔離，從而減少第一功分饋線上傳輸的子信號與第二功分饋線上傳輸的子信號之間的輻射損耗。

8、在一些實施方式中，第一功分隔離體和第二功分隔離體均包括第一功分隔離部以及設于第一功分隔離部上、且延伸方向與第一功分隔離部具有夾角的第二功分隔離部。第一功分饋線和第二功分饋線均包括信號傳輸體以及從信號傳輸體的兩側分別延伸的延伸體，第一功分饋線和第二功分饋線的信號傳輸體分別固定于第一功分隔離體和第二功分隔離體的第一功分隔離部上，第一功分饋線和第二功分饋線的延伸體分別固定于第一功分隔離體和第二功分隔離體的第二功分隔離部上。這樣，第一功分隔離部可對信號傳輸體進行隔離，第二功分隔離部可對延伸體進行隔離。

9、在一些實施方式中，第一功分隔離部包括第一基板以及固定于第一基板兩側的第一側板，信號傳輸體位于第一基板與兩側的第一側板之間。這樣，第一基板以及兩個第一側板均可對信號傳輸體進行隔離，也就是說，第一功分隔離部可為信號傳輸體提供三個方向的隔離作用。在饋電結構應用時，可將饋電結構通過移相功分網絡固定于電路板上，由此電路板、第一功分隔離部的第一基板以及兩個第一側板可為信號傳輸體提供四個方向的隔離作用，從而進一步減少輻射損耗。而且，信號傳輸體以及第一功分隔離部之間的結構形式為類同軸結構。

10、第二功分隔離部包括第二基板以及固定于第二基板兩側的第二側板，延伸體位于第二功分隔離部的第二基板與第二側板之間。這樣，第一基板以及兩個第一側板均可對延伸體進行隔離，也就是說，第二功分隔離部可對延伸體提供三個方向的隔離作用。當饋電結構應用時，可將饋電結構通過移相功分網絡固定于電路板上，由此電路板、第二功分隔離部的第一基板以及兩個第一側板可對延伸體提供四個方向的隔離作用，從而進一步減少輻射損耗。而且，延伸體以及第二功分隔離部之間的結構形式為類同軸結構。

11、針對第一功分隔離體和第二功分隔離體之間的連接關系，在一種可能的實施方式中，第一功分隔離體和第二功分隔離體上相互靠近的兩個第二側板接觸且連接。在該種情況下，第一功分隔離體和第二功分隔離體可分別制作，接著通過粘接或焊接的方式，將第一功分隔離體和第二功分隔離體固定連接。這樣，第一功分隔離體上的其中一個第二側板和第二功分隔離體上的其中一個第二側板均位于第一功分饋線和第二功分饋線之間，這兩個第二側板均可對第一功分饋線和第二功分饋線起到隔離的作用，由此能夠進一步減少輻射損耗。

12、在另一種可能的實施方式中，功分隔離件還包括連接板，第一功分隔離體和第二功分隔離體上相互靠近的兩個第二側板之間具有間距且通過連接板連接。這樣，第一功分隔離體上的其中一個第二側板和第二功分隔離體上的其中一個第二側板均位于第一功分饋線和第二功分饋線之間，這兩個第二側板均可對第一功分饋線和第二功分饋線起到隔離的作用，由此能夠進一步減少信號之間的輻射損耗。

13、基于此，功分隔離件為一體成型式結構。這樣，能夠提高功分隔離件的強度。

14、第一功分隔離體可以為一體成型式結構，第二功分隔離體也可以為一體成型式結構。這樣，為了便于對第二功分隔離體進行折彎從而形成兩個第一側板，第一側板的長度可以小于第一基板的長度，第一側板上背離第二功分隔離部的一端與第一基板齊平。也就是說，第一側板與第一功分隔離體之間具有間隙，則，第二功分隔離體在該間隙處無法為信號傳輸體提供隔離作用。基于此，信號傳輸體靠近延伸體的一端相比遠離延伸體的一端靠近第一基板，也就是說，信號傳輸體更加靠近第一基板。信號傳輸體背離延伸體的一端需要通過移相功分網絡連接至電路板，當信號傳輸體更加靠近第一基板時，能夠保證信號傳輸體背離延伸體的一端通過移相功分網絡連接至電路板的同時，還能夠使得第一基板為更加靠近其的部分信號傳輸體提供更好地隔離作用。

15、進一步地，信號傳輸體包括依次連接的第一連接部、第二連接部和信號輸入輸出部，第一連接部與延伸體連接，第二連接部與第一基板之間的距離小于第一連接部與第一基板之間的距離，且大于信號輸入輸出部與第一基板之間的距離。第一連接部與間隙對應，第一連接部最靠近第一基板，由此能夠提高第一基板對第一連接部的隔離作用。信號輸入輸出部最遠離第一基板，也就是說，信號輸入輸出部最靠近饋電結構的底部，由此便于通過移相功分網絡連接至電路板。第二連接部還起到將第一連接部和信號輸入輸出部的作用，第二連接部與第一基板之間的距離大于第一連接部與第一基板之間的距離，且小于信號輸入輸出部與第一基板之間的距離時，因此，第二連接部可位于第一側板的中部位置，由此使得第二功分隔離部對信號傳輸體的隔離作用較好。

16、在一些實施方式中，第一功分隔離體和第二功分隔離體的第二側板上均設有多個容納槽，同一第二側板兩個相鄰的容納槽之間形成底部引腳，容納槽設于第二側板背離第二基板的一側。在饋電結構應用時，需要將第一功分隔離部的第二側板焊接至移相功分網絡上。可將底部引腳焊接至移相功分網絡上，例如，通過在底部引腳和容納槽內涂上錫膏，通過回流焊接的方式使錫膏固化。而容納槽內可容納較多的錫膏，由此能夠提高第一功分隔離部與移相功分網絡的焊接穩固性。

17、在一些實施方式中，第二側板背離第二基板的一側設有連接槽，連接槽的槽壁上設有凸起，凸起與槽壁形成卡接空間。饋電結構還包括第一固定件，第一固定件包括固定本體以及固定于固定本體上的卡接部，第一功分饋線和/或第二功分饋線通過第一固定件固定于第一功分隔離體和第二功分隔離體上，卡接部卡入連接槽內且位于卡接空間內。這樣，信號傳輸體、第一固定件和第一功分隔離體以及第二功分隔離體之間的組裝更為方便，而且，連接更為可靠。

18、在一些實施方式中，卡接部為凸臺或彈性臂。由此，卡接部的結構簡單，易于實現。

19、在一些實施方式中，延伸體上相對的兩個側面設有位置對應的凹槽，這樣，延伸體上的凹槽能夠實現阻抗匹配。或，饋電體上相對的兩個側面設有位置對應的凹槽，這樣，饋電體上的凹槽能夠實現阻抗匹配。

20、在一些實施方式中，第一功分饋線和第二功分饋線上均設有限位凸塊和限位凹槽；固定本體上形成有卡接槽，第一固定件還包括固定于卡接槽的槽壁上的倒鉤，限位凸塊位于卡接槽內，倒鉤卡接于限位凸塊上且部分位于限位凹槽內。這樣，限位凹槽和限位凸塊能夠為第一固定件起到限位作用，從而便于通過第一固定件將第一功分饋線和第二功分饋線固定在功分隔離件上。

21、在一些實施方式中，饋電結構還包括第二固定件，第二固定件包括固定板以及固定于固定板上的導向體，固定板上設有多個通孔，固定板固定于巴倫上，饋電引腳的部分均穿入通孔內且伸出固定板。而且，天線單元的底面通常可設有導向孔，在將天線單元安裝至饋電結構上的過程中，可通過導向體和導向孔對天線在饋電結構上的安裝位置進行定位，由此實現快速定位。此外，若無導向體，則需要通過饋電引腳對天線單元的安裝位置進行定位，這樣將導致饋電引腳損壞。因此，導向體的設置還能夠對饋電引腳進行保護。

22、在一些實施方式中，第一功分饋線和第二功分饋線均包括信號傳輸體以及從信號傳輸體的兩側分別延伸的延伸體。饋電結構還包括第一移相部，第一移相部固定于第一功分饋線與功分隔離件之間，第一移相部還固定于第二功分饋線和功分隔離件之間，第一移相部用于對第一功分饋線和第二功分饋線上傳輸的信號分別進行移相處理。這樣，第一移相部既能夠起到將第二功分饋線和功分隔離件固定連接的作用，還具有移相作用。而且，第一移相部位于信號傳輸體的一側，也就是說，第一移相器僅針對位于信號傳輸體向一側的延伸體所傳輸的信號進行移相處理，由此實現從一側延伸體所傳輸的信號相對從另一側延伸體所傳輸的信號的預制相位，從而實現天線輻射波束的預制下傾角。

23、在一些實施方式中，饋電結構還包括第二移相部，第二移相部與第一移相部位于信號傳輸體的同一側，巴倫通過第二移相部固定于巴倫隔離件上，第二移相部用于對巴倫上傳輸的信號進行移相處理。移相部的移相量與移相部沿信號傳輸方向的長度有關，而由于延伸體與功分隔離件之間還固定有第一固定件，因此延伸體上沿信號傳輸方向的長度有限，第一移相部的長度有限，第一移相部的移相量無法滿足移相量要求。第二移相部能夠對從延伸體傳輸至巴倫并在巴倫上傳輸的信號進行移相處理，由于第一移相部和第二移相部位于信號傳輸體的同一側，因此，該巴倫上傳輸的信號可分別經過第一移相部和第二移相部的移相處理，饋電結構的移相量為第一移相部的移相量和第二移相部的移相量之和，由此能夠增加饋電結構的移相量，從而滿足移相量要求。

24、巴倫隔離件的數量為多個。巴倫隔離件包括隔離本體，針對隔離本體的結構，在一些可能的實施方式中，隔離本體包括第三基板以及位于第三基板兩側的第三側板，每兩個隔離本體的第三側板相對設置且形成巴倫隔離空間。這樣，隔離本體的結構簡單，且強度較高。在該種情況下，巴倫隔離件的數量與巴倫的數量相同。

25、在另一些可能的實施方式中，隔離本體的橫截面為具有開口的環形截面，每個隔離本體可形成一個巴倫隔離空間。由此，巴倫隔離件可采用一體成型式結構，由此能夠提高巴倫隔離件的強度。

26、在一些實施方式中，巴倫隔離件還包括位于隔離本體的一端的隔離引腳，饋電引腳與隔離引腳相對設置。而且，隔離引腳的部分也可以穿入第二固定件的通孔內且伸出固定板。這樣，第二固定件可為巴倫和巴倫隔離件提供輔助連接的作用。而且，巴倫隔離件與第二固定件的固定結構更為簡單，且更便于安裝。

27、在一些實施方式中，第一功分饋線和至少兩個巴倫形成一體成型式結構。這樣，第一功分饋線和至少兩個巴倫可共同制作，由此能夠簡化饋電結構的制作過程。

28、在一些實施方式中，功分隔離件和至少兩個巴倫隔離件形成一體成型式結構。這樣，功分隔離件和至少兩個巴倫隔離件可共同制作，由此能夠簡化饋電結構的制作過程。

29、本技術的第二方面，還提供一種饋電網絡，包括電路板、移相功分網絡以及上述任一實施方式的饋電結構，移相功分網絡與電路板電連接，饋電結構與移相功分網絡電連接。饋電網絡能夠實現饋電結構的所有效果。

30、本技術的第三方面，還提供一種天線，包括多個天線單元以及上述饋電網絡，天線單元與饋電網絡電連接。天線能夠實現饋電網絡的所有效果。

31、本技術的第四方面，還提供一種基站，包括接收機、發射機以及上述天線，接收機和發射機均與天線電連接。基站能夠實現天線的所有效果。
