本申請總體上涉及閉鎖系統，并且更具體地，涉及公用事業規模的太陽能發電自鎖防塵帽閉鎖系統。

背景技術：

1、能源生產和傳輸基礎設施利用若干電纜類型來將電流和/或信號數據從源設施輸送到消費者地點。在大規模太陽能電站中，電纜可將電流和信號數據從太陽能板輸送到站內的其他生產和/或傳輸設備。電纜可布置在地下或地上構造中。這些電纜可包括布置在電纜的任一端上的連接器以用于連接到相鄰電纜或者發電或配電系統，諸如太陽能板。

2、調試是確保能源生產設施的所有系統和部件均按照設定操作要求進行設計、安裝、測試、操作和維護的過程，在調試期間，給不同系統通電的順序?qū)τ诂F(xiàn)場人員的安全至關重要。另外，對于電纜和能源系統的連接點來說重要的是，具有有限的沙塵暴露，以確保連接點之間的可靠電氣連接。另外，電纜的連接點可能會意外留在可能形成泥漿或水坑的地點，從而使連接器暴露于水、濕氣和其他異物中。另外，由于施工進度和供應鏈的原因，電纜的連接點可能在連接到最終位置中之前安裝長達數周或數月，這使得它們暴露于諸如雨水或灰塵等戶外天氣中。傳統上，柔性袋用于覆蓋電纜和能源系統的連接器以便防止系統之間的連接。然而，這些柔性袋可能容易被移除或脫落，并且由于暴露于天氣中，可能積水并允許灰塵進入連接器中，并且造成連接器出現腐蝕問題，腐蝕問題可能導致未來的電氣風險。

技術實現思路

1、提供了閉鎖裝置和使用方法。

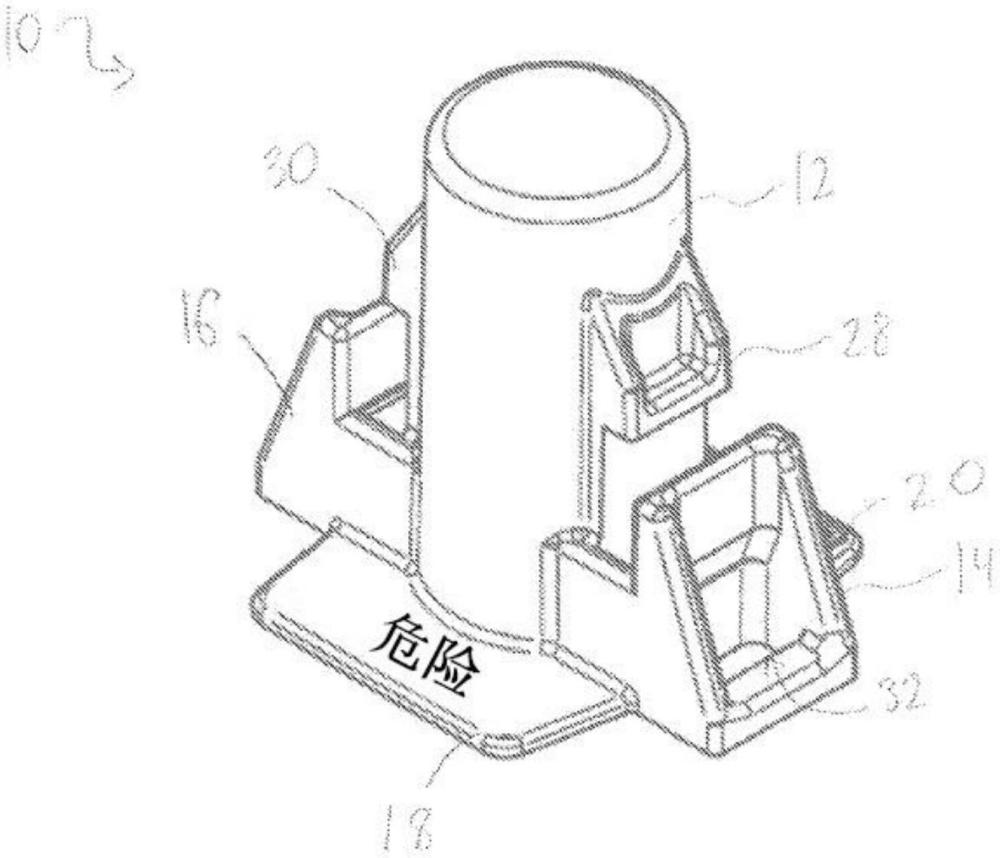

2、在一方面，提供了一種裝置。該裝置可包括主體，該主體在近端與遠端之間延伸并且其中具有內部容積。第一突出部在遠端處從主體延伸并且包括第一通孔，其中第一突出部與主體形成第一通道。第一凸緣定位在第一通道內并且在第一突出部上，第一凸緣朝向主體延伸。第二突出部在遠端處與第一突出部相對地從主體延伸并且包括第二通孔，其中第二突出部與主體形成第二通道。第二凸緣定位在第二通道內并且在第二突出部上，第二凸緣朝向主體延伸。

3、該裝置可具有多種構造。例如，在一些方面，主體可包括第三突出部，該第三突出部從主體延伸并且豎直地定位在第一通道之上。在其他方面，主體可包括第四突出部，該第四突出部與第三突出部相對地從主體延伸并且豎直地定位在第二通道之上。在某些方面，第一間隙可定位在第一突出部與第三突出部之間。在一些方面，第二間隙可定位在第二突出部與第四突出部之間。在一些方面，該裝置可進一步包括從主體的遠端延伸的第一突片以及與第一突片相對地從主體的遠端延伸的第二突片。在一些方面，第一凸緣和第二凸緣可被構造成鄰接抵靠連接器的布置在第一通道和第二通道內的對應特征。在一些方面，內部容積可被構造成接納連接器的一部分。在一些方面，第三通孔可定位在第一通孔的徑向向外側。在一些方面，第四通孔可定位在第二通孔的徑向向外側。在其他方面，主體可包括密封表面，該密封表面被構造成鄰接連接器的一部分以在主體與連接器之間形成密封。

4、在另一方面，提供了一種裝置，其可包括支撐主體，該支撐主體在第一端與第二端之間延伸。圓形主體從支撐主體延伸。第一鎖定突片定位在支撐主體的第一端上，從支撐主體延伸，并且包括第一凸緣。第一通孔定位在支撐主體中并且豎直地定位在第一凸緣之上。第二鎖定突片定位在支撐主體的第二端上，與空心主體相對地從支撐主體延伸，并且包括第二凸緣。第二通孔定位在支撐主體中并且豎直地定位在第二凸緣之上。第一突片在第一端處從主體延伸，在第一鎖定突片的徑向向外側。第二突片在第二端處從主體延伸，在第二鎖定突片的徑向向外側。

5、該裝置可具有多種構造。例如，在一些方面，第一鎖定突片和第二鎖定突片能夠相對于支撐主體變形。在一些方面，第一鎖定突片和第二鎖定突片可被構造成延伸到連接器的多個通道中。在某些方面，第一凸緣和第二凸緣可被構造成鄰接抵靠多個通道內的對應特征。在一些方面，圓形主體可被構造成密封連接器的端口，其中第一凸緣和第二凸緣鄰接對應特征。在一些方面，第一突片可從支撐主體延伸大于第一鎖定突片的長度。在一些方面，第二突片可從支撐主體延伸大于第二鎖定突片的長度。在某些方面，第三通孔可定位在第一通孔的徑向向外側。在某些方面，第四通孔可定位在第二通孔的徑向向外側。在其他方面，支撐主體可包括密封表面，該密封表面被構造成鄰接連接器的一部分以在主體與連接器之間形成密封。

6、在另一方面，提供了一種裝置，其包括第一部分和第二部分。第一部分可包括主體，該主體在近端與遠端之間延伸并且其中具有內部容積。第一突出部在遠端處從主體延伸并且包括第一通孔，其中第一突出部與主體形成第一通道。第一凸緣定位在第一通道內并且在第一突出部上，第一凸緣朝向主體延伸。第二突出部在遠端處與第一突出部相對地從主體延伸并且包括第二通孔，其中第二突出部與主體形成第二通道。第二凸緣定位在第二通道內并且在第二突出部上，第二凸緣朝向主體延伸。第二部分可包括支撐主體，該支撐主體連接到主體并且在第一端與第二端之間延伸。圓形主體從支撐主體延伸。第一鎖定突片定位在支撐主體的第一端上，從支撐主體延伸，并且包括第一凸緣。第二鎖定突片定位在支撐主體的第二端上，與空心主體相對地從支撐主體延伸，并且包括第二凸緣。

7、在一個方面，支撐主體可布置在主體的近端處。在另一方面，支撐主體可包括密封表面，該密封表面布置在支撐主體的與主體相對的一側上。

技術特征：

1.一種裝置，其包括：

2.根據權利要求1所述的裝置，其中所述主體包括第三突出部，所述第三突出部從所述主體延伸并且豎直地定位在所述第一通道之上。

3.根據權利要求2所述的裝置，其中所述主體包括第四突出部，所述第四突出部與所述第三突出部相對地從所述主體延伸并且豎直地定位在所述第二通道之上。

4.根據權利要求3所述的裝置，其中第一間隙定位在所述第一突出部與所述第三突出部之間。

5.根據權利要求4所述的裝置，其中第二間隙定位在所述第二突出部與所述第四突出部之間。

6.根據權利要求1所述的裝置，其進一步包括從所述主體的所述遠端延伸的第一突片以及與所述第一突片相對地從所述主體的所述遠端延伸的第二突片。

7.根據權利要求1所述的裝置，其中所述第一凸緣和所述第二凸緣被構造成鄰接抵靠連接器的布置在所述第一通道和所述第二通道內的對應特征。

8.根據權利要求1所述的裝置，其中所述內部容積被構造成接納連接器的一部分。

9.根據權利要求1所述的裝置，其中第三通孔定位在所述第一通孔的徑向向外側。

10.根據權利要求9所述的裝置，其中第四通孔定位在所述第二通孔的徑向向外側。

11.根據權利要求1所述的裝置，其中所述主體包括密封表面，所述密封表面被構造成鄰接連接器的一部分以在所述主體與所述連接器之間形成密封。

12.一種裝置，其包括：

13.根據權利要求12所述的裝置，其中所述第一鎖定突片和所述第二鎖定突片能夠相對于所述支撐主體變形。

14.根據權利要求12所述的裝置，其中所述第一鎖定突片和所述第二鎖定突片被構造成延伸到連接器的多個通道中。

15.根據權利要求14所述的裝置，其中所述第一凸緣和所述第二凸緣被構造成鄰接抵靠所述多個通道內的對應特征。

16.根據權利要求15所述的裝置，其中所述圓形主體被構造成密封所述連接器的端口，其中所述第一凸緣和所述第二凸緣鄰接所述對應特征。

17.根據權利要求12所述的裝置，其中所述第一突片從所述支撐主體延伸大于所述第一鎖定突片的長度。

18.根據權利要求12所述的裝置，其中所述第二突片從所述支撐主體延伸大于所述第二鎖定突片的長度。

19.根據權利要求12所述的裝置，其中第三通孔定位在所述第一通孔的徑向向外側。

20.根據權利要求12所述的裝置，其中第四通孔定位在所述第二通孔的徑向向外側。

21.根據權利要求12所述的裝置，其中所述支撐主體包括密封表面，所述密封表面被構造成鄰接連接器的一部分以在所述主體與所述連接器之間形成密封。

22.一種裝置，其包括：

23.根據權利要求22所述的裝置，其中所述支撐主體布置在所述主體的所述近端處。

24.根據權利要求22所述的裝置，其中所述支撐主體包括密封表面，所述密封表面布置在所述支撐主體的與所述主體相對的一側上。

25.一種如本文所描述和/或示出的設備、系統、技術和制品。

技術總結
本文所述的裝置包括主體，所述主體在近端與遠端之間延伸并且其中具有內部容積。第一突出部在所述遠端處從所述主體延伸并且包括第一通孔，其中所述第一突出部與所述主體形成第一通道。第一凸緣定位在所述第一通道內并且在所述第一突出部上，所述第一凸緣朝向所述主體延伸。第二突出部在所述遠端處與所述第一突出部相對地從所述主體延伸并且包括第二通孔，其中所述第二突出部與所述主體形成第二通道。第二凸緣定位在所述第二通道內并且在所述第二突出部上，所述第二凸緣朝向所述主體延伸。

技術研發人員：S·R·蘭德,D·R·史密斯,P·M·赫魯比
受保護的技術使用者：平價電線管理有限責任公司
技術研發日：
技術公布日：2025/3/10
