實施例涉及一種二次電池，其減少或消除袋的一端被向內吸入的現象。

背景技術：

1、在二次電池中，正電極、負電極和介于正電極與負電極之間的隔膜被卷繞或堆疊以提供電極組件，然后與電解液一起被容納在罐或袋中以被密封。

2、通常，電極組件包括：負電極板，在負電極板上，負電極活性物質層設置在薄膜形電極集流器上；以及正電極板，在正電極板上，正電極活性物質層設置在薄膜形電極集流器上。未設置活性物質層的未涂覆部分可以設置在負電極板和正電極板中的每個上，然后，未涂覆部分可以被處理以提供多個基體物質接線片。多個基體物質接線片可以聚集到電極組件的一側，并且焊接到外部接線片(諸如條狀端子)，然后彎折以插入到袋中。

3、二次電池被制造成各種形狀。在它們當中，袋型二次電池包括通過使作為絕緣體的隔膜介于正電極板與負電極板之間而提供的電極組件以及電極組件嵌入其中的薄的柔性袋。這里，袋可以在通過邊緣部分的結合而提供的內部空間中容納電極組件。

4、袋可以由容易變形的材料制成，如果袋型二次電池的充電和放電反復，則袋內的電解液可能被消耗而導致面對電極組件的一端的袋在朝電極組件的方向上被吸入的現象。

5、在用作本公開的背景的技術中公開的上述信息僅用于增進對本公開的背景的理解。

技術實現思路

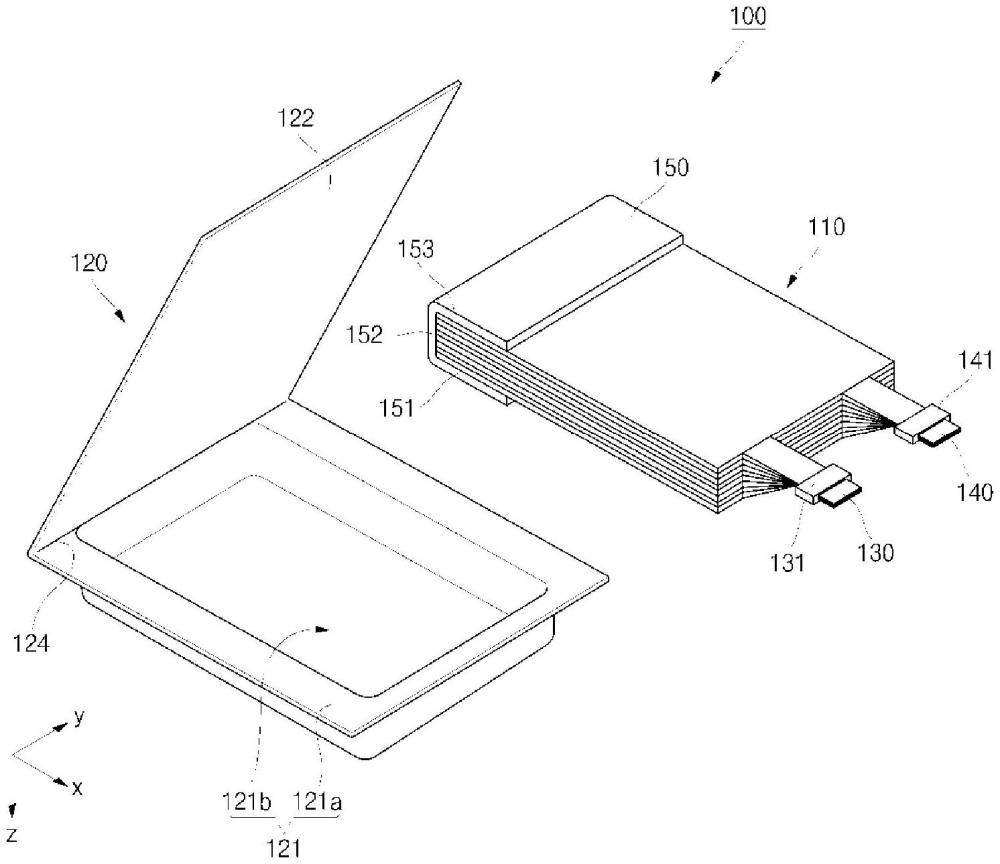

1、實施例包括一種二次電池，所述二次電池包括：電極組件，所述電極組件包括正電極板、負電極板以及設置在所述正電極板與所述負電極板之間的隔膜，其中所述電極組件具有第一端和與所述第一端相對的第二端；袋，被配置以圍繞所述電極組件；和內部支撐件，安裝在所述袋與所述電極組件之間以支撐所述袋的內側。

2、所述電極組件可以包括在所述電極組件的所述第二端處的接線片，并且所述內部支撐件可以在所述電極組件的所述第一端處。

3、所述內部支撐件可以包括：支撐主體，被設置為面對所述電極組件的所述第一端；第一翼構件，從所述支撐主體的第一端延伸以圍繞所述電極組件的頂表面和底表面中的一個的一部分；和第二翼構件，從所述支撐主體的與所述第一端相對的第二端延伸，以圍繞所述電極組件的所述頂表面和所述底表面中的另一表面的一部分。

4、所述支撐主體可以與所述電極組件的所述第一端間隔開以限定內部空間。

5、所述支撐主體與所述第一翼構件之間的第一連接部分可以具有彎曲表面，并且所述支撐主體與所述第二翼構件之間的第二連接部分可以具有彎曲表面。

6、在所述內部支撐件與所述電極組件的所述第一端之間可以限定內部空間。

7、所述內部支撐件可以以圍繞所述電極組件的所述第一端的一部分的形狀安裝。

8、實施例包括一種二次電池，所述二次電池包括：袋，在其中限定有空間；電極組件，被容納在所述袋中，并且包括正電極板、負電極板、在所述正電極板與所述負電極板之間的隔膜以及在所述電極組件的第二端處的接線片；和內部支撐件，在所述電極組件的與所述第二端相對的第一端處，其中所述內部支撐件在所述袋中，并且其中所述內部支撐件包括多孔材料。

9、所述接線片可以包括：正電極引線接線片，在所述電極組件的所述第二端處與所述正電極板接觸，所述正電極引線接線片在所述袋的外部凸出；和負電極引線接線片，在所述電極組件的所述第二端處與所述負電極板接觸，所述負電極引線接片在所述袋的外部凸出。

10、所述多孔材料可以包括多孔氧化鋁、多孔二氧化硅、多孔陶瓷、多孔聚合物、多孔金屬、多孔納米材料、多孔海綿和多孔合成樹脂中的一種。

11、所述內部支撐件可以在所述袋與所述電極組件的所述第一端之間，并且所述內部支撐件可以支撐所述袋的內側，并且可以由所述多孔材料制成，所述多孔材料在其中限定空間。

12、所述內部支撐件可以包括：粘合層，粘合到所述電極組件的所述第一端；和形狀保持部，固定到所述粘合層并且由所述多孔材料制成。

13、所述粘合層可以包括熱固性粘合劑、硅酮粘合劑、丙烯酸酯粘合劑、聚氨酯粘合劑、樹脂和橡膠粘合劑中的一種。

14、所述粘合層的面積可以具有小于或等于所述電極組件的所述第一端的面積的面積。

15、所述形狀保持部的與所述粘合層接觸的表面可以是平坦表面，并且所述形狀保持部的面對所述袋的表面可以包括平坦表面和彎曲表面中的至少一者。

16、所述形狀保持部可以包括內孔以引導電解液的移動。

17、所述內孔可以具有圓形形狀、橢圓形形狀和十字形狀中的一種。

18、所述內孔可以在所述形狀保持部的寬度方向上延伸。

19、所述內部支撐件可以粘合到所述電極組件的所述第一端上的至少部分區域。

20、所述內部支撐件和所述袋的部分區域可以彼此粘合。

技術特征：

1.一種二次電池，包括：

2.根據權利要求1所述的二次電池，其中：

3.根據權利要求2所述的二次電池，其中所述內部支撐件包括：

4.根據權利要求3所述的二次電池，其中所述支撐主體與所述電極組件的所述第一端間隔開以限定內部空間。

5.根據權利要求3所述的二次電池，其中：

6.根據權利要求2所述的二次電池，其中在所述內部支撐件與所述電極組件的所述第一端之間限定內部空間。

7.根據權利要求2所述的二次電池，其中所述內部支撐件以圍繞所述電極組件的所述第一端的一部分的形狀安裝。

8.一種二次電池，包括：

9.根據權利要求8所述的二次電池，其中所述接線片包括：

10.根據權利要求8所述的二次電池，其中所述多孔材料包括多孔氧化鋁、多孔二氧化硅、多孔陶瓷、多孔聚合物、多孔金屬、多孔納米材料、多孔海綿和多孔合成樹脂中的一種。

11.根據權利要求8所述的二次電池，其中：

12.根據權利要求8所述的二次電池，其中所述內部支撐件包括：

13.根據權利要求12所述的二次電池，其中所述粘合層包括熱固性粘合劑、硅酮粘合劑、丙烯酸酯粘合劑、聚氨酯粘合劑、樹脂和橡膠粘合劑中的一種。

14.根據權利要求12所述的二次電池，其中所述粘合層具有小于或等于所述電極組件的所述第一端的面積的面積。

15.根據權利要求12所述的二次電池，其中：

16.根據權利要求12所述的二次電池，其中所述形狀保持部包括內孔以引導電解液的移動。

17.根據權利要求16所述的二次電池，其中所述內孔具有圓形形狀、橢圓形形狀和十字形狀中的一種。

18.根據權利要求16所述的二次電池，其中所述內孔在所述形狀保持部的寬度方向上延伸。

19.根據權利要求8所述的二次電池，其中所述內部支撐件粘合到所述電極組件的所述第一端上的至少部分區域。

20.根據權利要求8所述的二次電池，其中所述內部支撐件和所述袋的部分區域彼此粘合。

技術總結
一種二次電池包括：電極組件，包括正電極板、負電極板以及設置在所述正電極板與所述負電極板之間的隔膜，其中所述電極組件具有第一端和與所述第一端相對的第二端；袋，被配置以圍繞所述電極組件；和內部支撐件，安裝在所述袋與所述電極組件之間以支撐所述袋的內側。

技術研發人員：李?yuàn)刀?元貞雅,陳秀慶,池恩抒,洪承允,李夏嫣,樸志原,崔亨豪,昔度亨,崔秀彬
受保護的技術使用者：三星SDI株式會社
技術研發日：
技術公布日：2025/4/24
