本技術涉及溫控器，尤其涉及一種溫控器安裝支架。

背景技術：

1、溫控器是一種廣泛應用于自動控制領域的元件，它能根據工作環境的溫度變化，在開關內部發生物理形變，從而產生某些特殊效應，以實現導通或斷開動作，對設備進行自動控制。根據工作原理，溫控器可以分為突跳式溫控器、液漲式溫控器、壓力式溫控器和電子式溫控器等類型。溫控器在家庭和工業領域有著廣泛的應用，如家電、電機、制冷或制熱等產品中，它們能夠提供舒適的環境或保障工業生產的質量和效率。

2、對比公開號202220280851.6一種溫控器安裝支架，包括罩體，所述罩體內固定有溫控器本體，所述罩體的一側設置有背板，所述背板上固定有轉動座，所述轉動座內轉動設置有轉盤，所述轉盤上固定有安裝板，所述安裝板上設置有安裝孔，所述罩體上設置有排線孔，優選的，所述罩體的一側鉸接有門板，門板上固定嵌入有透明塑料板，門板與罩體的開閉位置采用門鎖扣進行開合設置，優選的，所述背板上固定有繞線柱，繞線柱上覆蓋有收緊帽，收緊帽上設置有缺口，便于導線的穿入和引出，優選的，所述繞線柱上設置有卡槽，所述收緊帽上固定有與卡槽卡接設置的彈性卡，彈性卡的形狀和卡槽的槽內形狀均為正六邊形，且彈性卡由橡膠材料制成，優選的，所述罩體上固定有對位塊，所述背板上設置有與對位塊插入設置的對位槽，使得罩體與背板可定位對接，優選的，所述對位塊上設置有凹槽，凹槽內滑動套設有卡銷，卡銷與凹槽通過彈簧連接，保證卡銷的伸縮復位穩定，通過可轉動安裝板能夠根據實際位置進行角度調整，并且上下兩個安裝板采用兩點定位，保證溫控器本體的安裝穩定。

3、該一種溫控器安裝支架，通過可轉動安裝板能夠根據實際位置進行角度調整，并且上下兩個安裝板采用兩點定位，保證溫控器本體的安裝穩定，但是設備的整體對溫控器進行安裝時，固定時操作步驟繁瑣，不便于工作人員對溫控器本體進行便捷的安裝和拆卸。

技術實現思路

1、為解決上述的技術問題，本實用新型提供一種溫控器安裝支架。

2、本實用新型采用以下技術方案實現：一種溫控器安裝支架，包括限位機構、連接機構和固定機構，所述限位機構的底部設置有連接機構，所述連接機構的底端設置有固定機構，所述限位機構包括提拉把手，所述提拉把手底部焊接有限位框；

3、所述限位框的內部螺紋連接有限位螺栓，所述限位框的底端焊接有安裝板，所述限位框的底端固定連接有彈簧，所述彈簧的底端固定連接有限位板。

4、通過上述技術方案，限位框和限位螺栓的數量設置為兩個，可以配合限位螺栓來對限位框和連接底框之間進行安裝和固定。

5、作為上述方案的進一步改進，所述限位框以提拉把手為中心對稱分布，所述彈簧以提拉把手為中心對稱分布，所述限位板設置在限位框的底端。

6、作為上述方案的進一步改進，所述連接機構包括連接底框，所述連接底框的內壁底端固定連接有橡膠墊片，所述連接底框的后端焊接有卡接板，所述連接底框的底部開設有滑槽，所述連接底框的頂端開設有安裝槽，所述卡接板的內部螺紋連接有固定螺栓，所述固定螺栓的表面螺紋連接有支撐板。

7、通過上述技術方案，固定螺栓的數量設置為兩個，可以對放置到卡接板和連接底框之間的支撐板進行限位和固定。

8、作為上述方案的進一步改進，所述卡接板以連接底框為中心對稱分布，所述連接底框的頂端插接有安裝板，所述滑槽以連接底框為中心對稱分布。

9、作為上述方案的進一步改進，所述固定機構包括滑塊和連接底框，所述滑塊的底部焊接有固定框架，所述固定框架的內壁螺紋連接有轉動環，所述轉動環的頂端固定連接有固定墊。

10、作為上述方案的進一步改進，所述滑塊滑動連接在滑槽的內部，所述轉動環和固定墊以固定框架為中心對稱分布。

11、通過上述技術方案，轉動環可以帶動固定墊在固定框架的內部進行轉動。

12、作為上述方案的進一步改進，所述連接底框的內部滑動連接有滑塊，所述固定墊設置在固定框架的內部。

13、相比現有技術，本實用新型的有益效果在于：

14、本實用新型通過設置限位框和內部的限位螺栓可以使得限位框底端的安裝板插接至連接底框和安裝槽的內部時，配合限位螺栓的轉動可以使得限位框和連接底框之間的連接穩定性，通過設置限位框的底部的彈簧和限位板在對連接底框內部放置的溫控器時可以根據溫控器的高度來根據彈簧的伸縮對內部放置的產品進行限位和固定，保證設備整體對溫控器固定和限位時的穩定性。

15、本實用新型通過設置連接底框后端的卡接板卡接在合適的位置后，配合支撐板進行對卡接板的底端進行限位，再配合卡接板內部的固定螺栓來對放置完畢后的支撐板進行限位和支撐，通過設置轉動環帶動固定墊在固定框架的內部進行轉動，可以使得固定框架固定在桌面時配合轉動的固定墊來進行固定和限位。

技術特征：

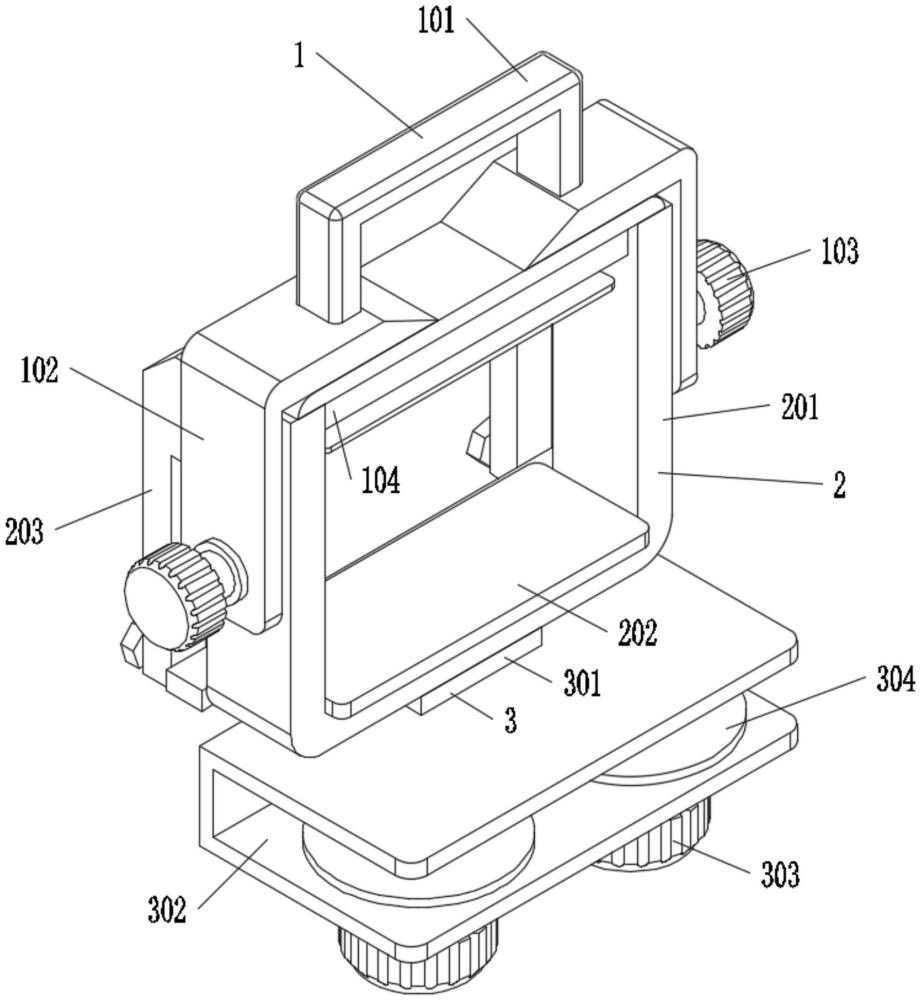

1.一種溫控器安裝支架，包括限位機構(1)、連接機構(2)和固定機構(3)，所述限位機構(1)的底部設置有連接機構(2)，所述連接機構(2)的底端設置有固定機構(3)，所述限位機構(1)包括提拉把手(101)，所述提拉把手(101)底部焊接有限位框(102)；

2.如權利要求1所述的一種溫控器安裝支架，其特征在于：所述限位框(102)以提拉把手(101)為中心對稱分布，所述彈簧(105)以提拉把手(101)為中心對稱分布，所述限位板(106)設置在限位框(102)的底端。

3.如權利要求1所述的一種溫控器安裝支架，其特征在于：所述連接機構(2)包括連接底框(201)，所述連接底框(201)的內壁底端固定連接有橡膠墊片(202)，所述連接底框(201)的后端焊接有卡接板(203)，所述連接底框(201)的底部開設有滑槽(204)，所述連接底框(201)的頂端開設有安裝槽(207)，所述卡接板(203)的內部螺紋連接有固定螺栓(205)，所述固定螺栓(205)的表面螺紋連接有支撐板(206)。

4.如權利要求3所述的一種溫控器安裝支架，其特征在于：所述卡接板(203)以連接底框(201)為中心對稱分布，所述連接底框(201)的頂端插接有安裝板(104)，所述滑槽(204)以連接底框(201)為中心對稱分布。

5.如權利要求1所述的一種溫控器安裝支架，其特征在于：所述固定機構(3)包括滑塊(301)和連接底框(201)，所述滑塊(301)的底部焊接有固定框架(302)，所述固定框架(302)的內壁螺紋連接有轉動環(303)，所述轉動環(303)的頂端固定連接有固定墊(304)。

6.如權利要求5所述的一種溫控器安裝支架，其特征在于：所述滑塊(301)滑動連接在滑槽(204)的內部，所述轉動環(303)和固定墊(304)以固定框架(302)為中心對稱分布。

7.如權利要求6所述的一種溫控器安裝支架，其特征在于：所述連接底框(201)的內部滑動連接有滑塊(301)，所述固定墊(304)設置在固定框架(302)的內部。

技術總結
本技術涉及溫控器技術領域，公開了一種溫控器安裝支架，包括限位機構、連接機構和固定機構，所述限位機構的底部設置有連接機構，所述連接機構的底端設置有固定機構，所述限位機構包括提拉把手，所述提拉把手底部焊接有限位框；其特征在于，所述限位框的內部螺紋連接有限位螺栓，所述限位框的底端焊接有安裝板，所述限位框的底端固定連接有彈簧，所述彈簧的底端固定連接有限位板。本技術通過設置限位框和內部的限位螺栓可以使得限位框底端的安裝板插接至連接底框和安裝槽的內部時，配合限位螺栓的轉動可以使得限位框和連接底框之間的連接穩定性，通過設置限位框的底部的彈簧和限位板在對連接底框內部放置的溫控器時。

技術研發人員：張金良
受保護的技術使用者：江蘇星河電子科技有限公司
技術研發日：20240611
技術公布日：2025/4/24
