本發明涉及一種包括端板蓋的電池模塊及包括電池模塊的電池組。

背景技術：

1、與一次電池不同，二次電池可以充電和放電，因此可以應用于數碼相機、手機、筆記本電腦、混合動力汽車、電動汽車、儲能系統（energy?storage?system,?ess）等各個領域。二次電池可以是鋰離子電池、鎳鎘電池、鎳金屬氫化物電池或鎳氫電池。

2、二次電池被制造為具有柔性的袋型（pouch?type）電芯或具有剛性的棱柱形或圓柱形罐型（can?type）電芯。多個電芯可以形成為堆疊形態的電芯組件。

3、電芯組件可以設置在模塊外殼內部以形成電池模塊，并且多個電池模塊可以設置在電池組框架內部以形成電池組。

技術實現思路

1、（一）要解決的技術問題

2、電池模塊可以包括電芯和匯流條組件，所述匯流條組件包括與電芯電連接的匯流條。然而，匯流條和電芯焊接時產生的導電顆粒可能會導致電氣或物理問題（例如，電池模塊的短路）。另外，匯流條可能會與位于電池模塊的上部的構造物（例如，電池組的上部蓋）接觸，導致電池模塊損壞。另外，可能需要對匯流條組件進行結構固定。然而，如果匯流條組件安裝在金屬端板上，則可能會出現電氣問題。

3、另外，電池模塊可以被移送以安裝在電池組的電池組框架上。然而，如果用于移送電池模塊的運輸夾具與電芯或匯流條接觸，則電芯或匯流條可能會損壞。另外，可能需要將單獨的部件安裝在電池模塊中。

4、根據本公開的一個方面，可以提供一種防止由于電芯和匯流條焊接時產生的導電顆粒而導致的損壞（例如，電短路）的電池模塊和電池組。

5、根據本公開的一個方面，可以提供一種能夠在結構上固定匯流條組件并使匯流條電絕緣的電池模塊。

6、根據本公開的一個方面，可以提供一種提高制造效率的電池模塊和電池組。

7、根據本公開的一個方面，可以提供一種能夠安裝附加部件的電池模塊。

8、本公開的電池模塊和電池組可以廣泛應用于電動汽車、電池充電站以及其他使用電池的太陽能發電、風力發電等綠色技術領域。另外，本公開的電池模塊和電池組可以用于通過抑制大氣污染和溫室氣體排放來防止氣候變化的環保（eco-friendly）電動汽車和混合動力汽車等。

9、（二）技術方案

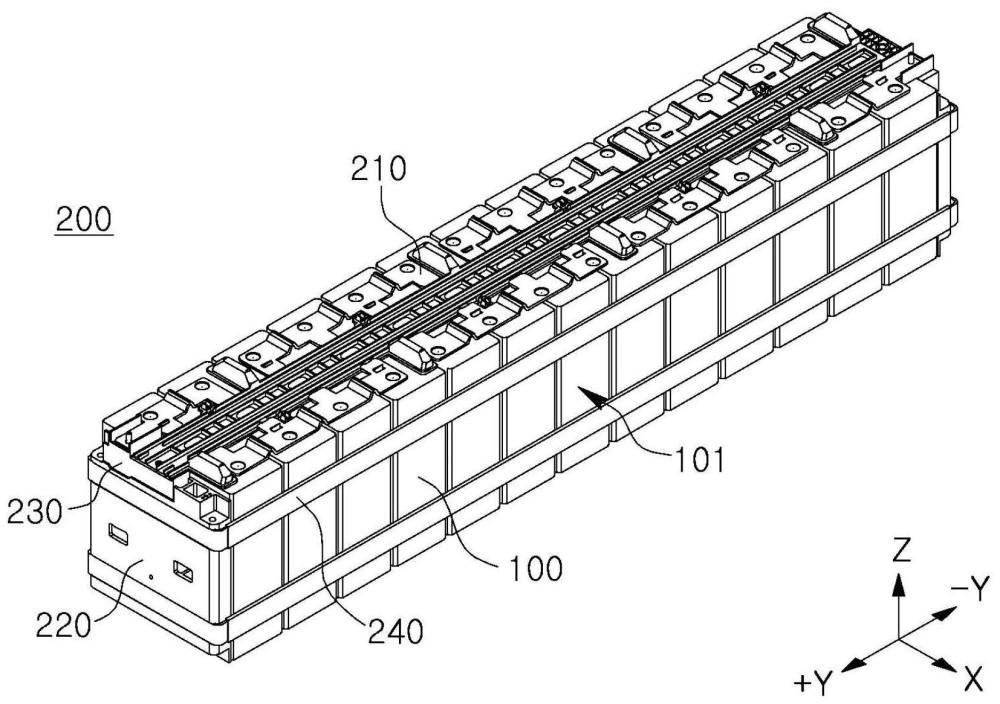

10、本公開的電池模塊可以包括：電芯組件，包括多個電芯；匯流條組件，包括與所述多個電芯中的至少一個電芯電連接的匯流條和位于所述電芯組件上并支撐所述匯流條的匯流條框架；端板，位于所述電芯組件的兩側；以及端板蓋，覆蓋所述端板的至少一部分，并與所述匯流條和所述匯流條框架連接。

11、根據一個實施例，所述匯流條可以與位于所述電池模塊的外部的模塊匯流條電連接。所述端板蓋可以包括突出區域，其被配置為插入所述匯流條和所述模塊匯流條。

12、根據一個實施例，所述端板蓋可以包括面向所述匯流條框架的第一緊固孔。所述匯流條框架可以包括面向所述第一緊固孔的第二緊固孔。所述電池模塊可以進一步包括緊固構件，所述緊固構件插入所述第一緊固孔和所述第二緊固孔中，并連接所述匯流條框架和所述端板蓋。

13、根據一個實施例，所述匯流條可以包括多個匯流條。所述匯流條組件可以包括分隔壁，所述分隔壁位于所述多個匯流條的至少一部分之間。

14、根據一個實施例，所述分隔壁可以比所述匯流條朝向所述電池模塊的上部更突出。

15、根據一個實施例，所述電池模塊可以包括：傳感器組件，包括與所述匯流條接觸的感測端子和與所述感測端子連接的電纜。

16、根據一個實施例，所述匯流條框架可以包括容納所述電纜的容納槽。

17、根據一個實施例，所述匯流條框架可以包括：第一傳感器組件導向件，容納所述感測端子的至少一部分；以及第二傳感器組件導向件，圍繞所述電纜的至少一部分。

18、根據一個實施例，所述端板蓋的至少一部分可以位于所述端板和所述匯流條組件之間。

19、根據一個實施例，所述電池模塊可以包括：帶構件，圍繞所述電芯組件和所述端板。

20、根據一個實施例，所述端板可以包括容納所述帶構件的帶容納槽。

21、根據一個實施例，所述端板可以包括移送槽，其被配置為用于移送所述電池模塊的運輸夾具插入所述移送槽中。

22、根據一個實施例，所述端板可以包括安裝孔，其被配置為電纜固定構件安裝在所述安裝孔中。

23、根據一個實施例，所述端板蓋可以包含絕緣材料。

24、根據本公開的電池組可以包括：多個電池模塊；以及電池組框架，支撐所述多個電池模塊。所述多個電池模塊中的每一個電池模塊可以包括：電芯組件，包括多個電芯；匯流條組件，包括與所述多個電芯中的至少一個電芯電連接的匯流條和位于所述電芯組件上并與所述匯流條連接的匯流條框架；端板，位于所述電芯組件的兩側；以及端板蓋，覆蓋所述端板的至少一部分，并與所述匯流條和所述匯流條框架連接。

25、根據一個實施例，所述電池組可以進一步包括：上部蓋，覆蓋所述多個電池模塊。所述匯流條可以包括多個匯流條。所述匯流條組件可以包括：分隔壁，位于所述多個匯流條的至少一部分之間。所述分隔壁和所述上部蓋之間的距離頁小于所述匯流條和所述上部蓋之間的距離。

26、根據一個實施例，所述電池組可以進一步包括：模塊匯流條，將所述多個電池模塊電連接。所述端板蓋可以包括突出區域，所述突出區域插入所述匯流條和所述模塊匯流條中。

27、根據一個實施例，所述電池組可以進一步包括：傳熱構件，位于所述多個電池模塊和所述電池組框架之間。

28、（三）有益效果

29、根據本公開的一個實施例，可以防止由于在電芯和匯流條的焊接過程中產生的導電顆粒而導致的損壞。

30、根據本公開的一個實施例，可以提高電池模塊和電池組的結構穩定性和電氣穩定性。

31、根據本公開的一個實施例，可以提高電池模塊和電池組的制造效率。

32、根據本公開的一個實施例，附加部件（例如，電纜固定構件）可以安裝在電池模塊上。

技術特征：

1.一種電池模塊，包括：

2.根據權利要求1所述電池模塊，其中，

3.根據權利要求1所述電池模塊，其中，

4.根據權利要求1所述電池模塊，其中，

5.根據權利要求4所述電池模塊，其中，

6.根據權利要求1所述電池模塊，進一步包括：

7.根據權利要求6所述電池模塊，其中，

8.根據權利要求6所述電池模塊，其中，

9.根據權利要求1所述電池模塊，其中，

10.根據權利要求1所述電池模塊，進一步包括：

11.根據權利要求10所述電池模塊，其中，

12.根據權利要求1所述電池模塊，其中，

13.根據權利要求1所述電池模塊，其中，

14.根據權利要求1所述電池模塊，其中，

15.根據權利要求1所述電池模塊，其中，

16.一種電池組，包括：

17.根據權利要求16所述電池組，進一步包括：

18.根據權利要求16所述電池組，進一步包括：

19.根據權利要求16所述電池組，進一步包括：

技術總結
根據本公開，提供一種電池模塊。所述電池模塊包括：電芯組件，包括多個電芯；匯流條組件，包括與多個電芯中的至少一個電芯電連接的匯流條和位于所述電芯組件上并支撐所述匯流條的匯流條框架；端板，位于所述電芯組件的兩側；以及端板蓋，覆蓋所述端板的至少一部分，并與所述匯流條和所述匯流條框架連接。

技術研發人員：張仙鎬,樸贊浩,白武翰,李愚琎
受保護的技術使用者：SK新能源株式會社
技術研發日：
技術公布日：2025/4/28
