本發明涉及電池包組裝，具體為一種電池包組裝裝置。

背景技術：

1、電池包是由多個電池單體按照一定的結構和電氣要求，通過組裝和連接形成的模塊化電池系統。它廣泛應用于電動汽車、儲能系統、便攜式電源、無人機等領域。電池包的主要功能是提供穩定的電力輸出，支持高效的能量存儲與管理。而電池包組裝裝置是用于將多個電池單體按照一定的結構和要求進行組裝，形成一個完整的電池包的設備。這些電池包廣泛應用于新能源電動汽車、儲能系統、便攜式電源等領域。電池包組裝裝置的核心功能是將電池單體、電池管理系統、保護電路、冷卻系統等部件整合在一起，確保電池包的安全性、可靠性和高效性。

2、現有的電池包大多是通過多個電池單體按照一定的結構組裝和連接形成的模塊，但在組裝電池包時由于需要對多塊鋰電池進行排列組裝，非常的耗時耗力，人工操作不僅耗時，而且效率較低，特別是在電池單體數量多時，時間消耗明顯，并且在組裝好電池包后很難對每一個單獨的鋰電池進行檢測，在無法單獨檢測電池的情況下，會錯過這些異常電池，導致電池包整體充放電管理不當，出現損害電池的情況，針對上述問題，發明人提出一種電池包組裝裝置用于解決上述問題。

技術實現思路

1、為了解決現有的電池包大多是通過多個電池單體按照一定的結構組裝和連接形成的模塊，但在組裝電池包時由于需要對多塊鋰電池進行排列組裝，非常的耗時耗力，人工操作不僅耗時，而且效率較低，特別是在電池單體數量多時，時間消耗明顯，并且在組裝好電池包后很難對每一個單獨的鋰電池進行檢測，在無法單獨檢測電池的情況下，會錯過這些異常電池，導致電池包整體充放電管理不當，出現損害電池的問題；本發明的目的在于提供一種電池包組裝裝置，通過設置電池包自動排列組件，可對鋰電池進行自動排列組裝大大提高了生產效率，通過設置電池翻轉檢測組件，可對電池進行翻轉，并對電池的正負極進行檢測，并通過設計一號傳動滑輪和二號傳動滑輪，可利用二號傳動滑輪對電池進行平移移動，避免了因電池因移動摩擦導致的破損。

2、為解決上述技術問題，本發明采用如下技術方案：一種電池包組裝裝置，包括裝置底座、電池包放置塊、組裝裝置框架、電池移動塊和翻轉裝置塊，所述電池包放置塊固定安裝在所述裝置底座的外部，所述組裝裝置框架固定安裝在所述裝置底座的外部，所述電池移動塊固定安裝在所述裝置底座的外部，所述翻轉裝置塊活動在所述組裝裝置框架的外部，所述組裝裝置框架外部固定安裝有電池包自動排列組件，所述電池包自動排列組件包括二號螺紋桿、一號固定塊、傳動橡膠圈和固定圓環；

3、所述翻轉裝置塊外部固定安裝有電池翻轉檢測組件，所述電池翻轉檢測組件包括抬升桿、一號連接桿和電池檢測固定塊。

4、優選地，所述電池包放置塊外部固定安裝有傾斜滑塊，所述電池包放置塊外部固定安裝有電池限位桿，所述裝置底座外部滑動連接有電池包框架，所述組裝裝置框架外部開設有一號螺紋孔，所述組裝裝置框架外部固定安裝有四號電機，所述一號螺紋孔外部轉動連接有二號螺紋桿，所述二號螺紋桿與所述四號電機轉動連接，所述一號固定塊活動在所述組裝裝置框架的外部，所述二號螺紋桿與所述一號固定塊螺紋連接。

5、優選地，所述一號固定塊外部轉動連接有一號滑動桿，所述一號固定塊外部固定安裝有一號伺服電機，所述一號伺服電機外部轉動連接有二號齒輪，所述二號齒輪與所述一號齒輪相嚙合。

6、優選地，所述一號固定塊外部固定安裝有二號滑動桿，所述二號滑動桿外部滑動連接有三號滑動桿，所述電池檢測固定塊固定安裝在所述三號滑動桿的外部，所述電池檢測固定塊外部固定安裝有三號螺紋桿，所述三號螺紋桿與所述一號滑動桿螺紋連接。

7、優選地，所述電池檢測固定塊外部滑動連接有一號滑動塊，所述一號滑動塊外部固定安裝有正負極檢測頭，所述電池檢測固定塊外部固定安裝有二號電機，所述二號電機外部轉動連接有一號螺紋桿，所述一號螺紋桿與所述一號滑動塊螺紋連接。

8、優選地，所述電池檢測固定塊外部固定安裝有一號電機，所述一號電機外部轉動連接有一號轉軸，所述一號轉軸外部固定安裝有一號直角齒輪，所述電池檢測固定塊外部轉動連接有二號轉軸，所述二號轉軸外部固定安裝有二號直角齒輪，所述二號直角齒輪與所述一號直角齒輪相嚙合。

9、優選地，所述一號連接桿固定安裝在所述電池檢測固定塊的外部，所述一號連接桿外部轉動連接有傳動皮帶，所述傳動皮帶與所述二號轉軸活動連接，所述翻轉裝置塊與所述傳動皮帶活動連接，所述一號連接桿與所述翻轉裝置塊轉動連接。

10、優選地，所述翻轉裝置塊外部轉動連接有一號轉桿，所述一號轉桿外部固定安裝有擠壓固定塊，所述擠壓固定塊外部固定安裝有二號固定桿，所述二號固定桿外部轉動連接有三號連接桿，所述三號連接桿外部轉動連接有半圓連接桿，所述翻轉裝置塊外部固定安裝有三號伺服電機，所述三號伺服電機外部轉動連接有四號螺紋桿，所述四號螺紋桿遠離所述三號伺服電機的一端固定安裝有限位圓柱，所述四號螺紋桿與所述半圓連接桿螺紋連接。

11、優選地，所述電池移動塊外部固定安裝有二號伺服電機，所述二號伺服電機外部轉動連接有四號轉軸，所述四號轉軸外部固定安裝有抬升桿，所述抬升桿外部開設有電池嵌合槽，所述抬升桿的數量為多組并呈陣列分布。

12、優選地，所述電池移動塊外部固定安裝有三號電機，所述三號電機外部轉動連接有三號轉軸，所述三號轉軸外部固定安裝有一號傳動滑輪，所述一號傳動滑輪外部活動連接有傳動橡膠圈，所述電池移動塊外部固定安裝有固定圓環，所述固定圓環外部轉動連接有二號傳動滑輪，所述傳動橡膠圈滑動在所述固定圓環的內壁，所述二號傳動滑輪與所述傳動橡膠圈相貼合。

13、與現有技術相比，本發明的有益效果在于：

14、1、本發明中，通過設置電池包自動排列組件，通過自動組裝組件能夠高效地完成鋰電池的排列，自動排列和組裝系統能夠高效地完成鋰電池的排列、連接和固定，大幅縮短了生產周期，自動化可以避免因人為失誤或操作速度限制而造成的時間浪費，確保每個電池包的生產過程更加高效，避免因人工操作而導致的電池排列錯誤或組裝不當問題；

15、2、本發明中，通過設置電池翻轉檢測組件，可對電池進行翻轉，并對電池的正負極進行檢測，通過翻轉檢測組件，能夠準確判斷電池的正負極方向，確保電池極性正確，避免極性錯誤導致的電池損壞或安全隱患，翻轉檢測組件能夠在電池組裝或生產過程中及時發現并糾正正負極錯誤，從而降低發生安全事故的風險，確保電池的安全性。

16、3、本發明中，通過設計一號傳動滑輪和二號傳動滑輪，可利用二號傳動滑輪對電池進行平移移動，避免了因電池因移動摩擦導致的破損，通過使用滾輪，電池在移動時與地面或其他表面接觸的面積和壓力都得到分散，摩擦力減小，從而有效避免因摩擦引起的破損或劃傷，電池外殼完好無損，能夠更好地防止外界環境對電池造成傷害，如濕氣、灰塵或化學物質的侵蝕，進一步保障電池的性能穩定和安全性。

技術特征：

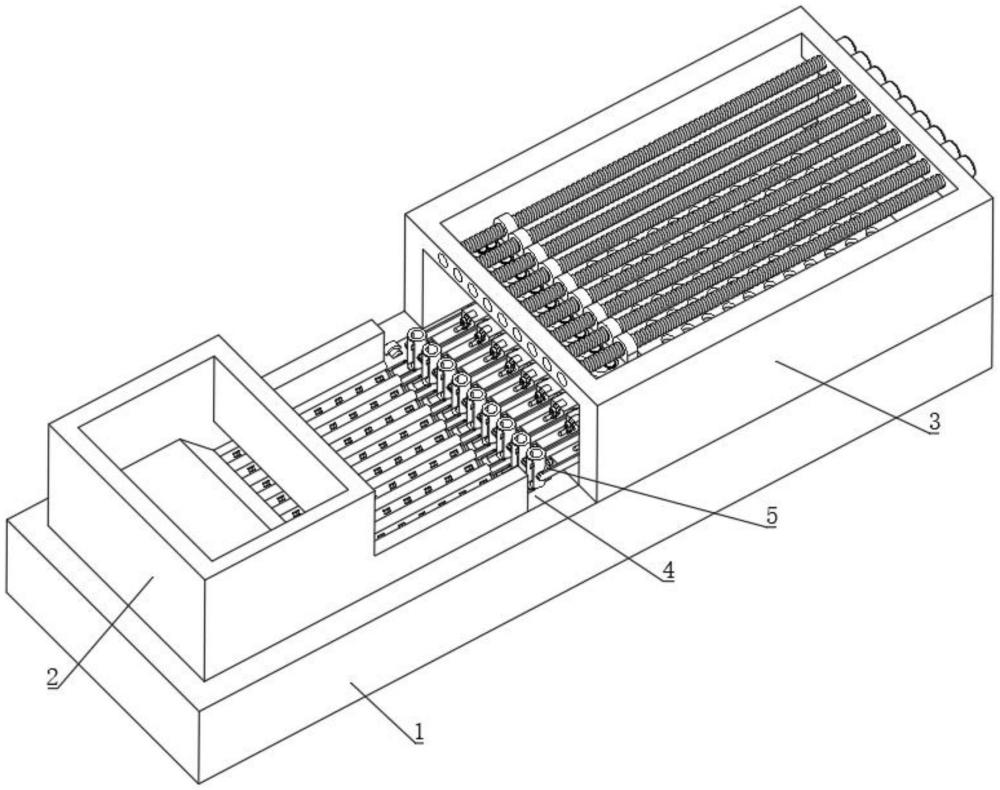

1.一種電池包組裝裝置，包括裝置底座(1)、電池包放置塊(2)、組裝裝置框架(3)、電池移動塊(4)和翻轉裝置塊(5)，其特征在于：所述電池包放置塊(2)固定安裝在所述裝置底座(1)的外部，所述組裝裝置框架(3)固定安裝在所述裝置底座(1)的外部，所述電池移動塊(4)固定安裝在所述裝置底座(1)的外部，所述翻轉裝置塊(5)活動在所述組裝裝置框架(3)的外部，所述組裝裝置框架(3)外部固定安裝有電池包自動排列組件，所述電池包自動排列組件包括二號螺紋桿(302)、一號固定塊(303)、傳動橡膠圈(402)和固定圓環(405)；

2.如權利要求1所述的一種電池包組裝裝置，其特征在于，所述電池包放置塊(2)外部固定安裝有傾斜滑塊(201)，所述電池包放置塊(2)外部固定安裝有電池限位桿(202)，所述裝置底座(1)外部滑動連接有電池包框架(101)，所述組裝裝置框架(3)外部開設有一號螺紋孔(301)，所述組裝裝置框架(3)外部固定安裝有四號電機(311)，所述一號螺紋孔(301)外部轉動連接有二號螺紋桿(302)，所述二號螺紋桿(302)與所述四號電機(311)轉動連接，所述一號固定塊(303)活動在所述組裝裝置框架(3)的外部，所述二號螺紋桿(302)與所述一號固定塊(303)螺紋連接。

3.如權利要求1所述的一種電池包組裝裝置，其特征在于，所述一號固定塊(303)外部轉動連接有一號滑動桿(305)，所述一號滑動桿(305)外部固定安裝有一號齒輪(304)，所述一號固定塊(303)外部固定安裝有一號伺服電機(309)，所述一號伺服電機(309)外部轉動連接有二號齒輪(310)，所述二號齒輪(310)與所述一號齒輪(304)相嚙合。

4.如權利要求3所述的一種電池包組裝裝置，其特征在于，所述一號固定塊(303)外部固定安裝有二號滑動桿(306)，所述二號滑動桿(306)外部滑動連接有三號滑動桿(307)，所述電池檢測固定塊(102)固定安裝在所述三號滑動桿(307)的外部，所述電池檢測固定塊(102)外部固定安裝有三號螺紋桿(308)，所述三號螺紋桿(308)與所述一號滑動桿(305)螺紋連接。

5.如權利要求1所述的一種電池包組裝裝置，其特征在于，所述電池檢測固定塊(102)外部滑動連接有一號滑動塊(110)，所述一號滑動塊(110)外部固定安裝有正負極檢測頭(111)，所述電池檢測固定塊(102)外部固定安裝有二號電機(108)，所述二號電機(108)外部轉動連接有一號螺紋桿(109)，所述一號螺紋桿(109)與所述一號滑動塊(110)螺紋連接。

6.如權利要求1所述的一種電池包組裝裝置，其特征在于，所述電池檢測固定塊(102)外部固定安裝有一號電機(103)，所述一號電機(103)外部轉動連接有一號轉軸(105)，所述一號轉軸(105)外部固定安裝有一號直角齒輪(104)，所述電池檢測固定塊(102)外部轉動連接有二號轉軸(106)，所述二號轉軸(106)外部固定安裝有二號直角齒輪(107)，所述二號直角齒輪(107)與所述一號直角齒輪(104)相嚙合。

7.如權利要求6所述的一種電池包組裝裝置，其特征在于，所述一號連接桿(113)固定安裝在所述電池檢測固定塊(102)的外部，所述一號連接桿(113)外部轉動連接有傳動皮帶(112)，所述傳動皮帶(112)與所述二號轉軸(106)活動連接，所述翻轉裝置塊(5)與所述傳動皮帶(112)活動連接，所述一號連接桿(113)與所述翻轉裝置塊(5)轉動連接。

8.如權利要求1所述的一種電池包組裝裝置，其特征在于，所述翻轉裝置塊(5)外部轉動連接有一號轉桿(503)，所述一號轉桿(503)外部固定安裝有擠壓固定塊(502)，所述擠壓固定塊(502)外部固定安裝有二號固定桿(508)，所述二號固定桿(508)外部轉動連接有三號連接桿(507)，所述三號連接桿(507)外部轉動連接有半圓連接桿(504)，所述翻轉裝置塊(5)外部固定安裝有三號伺服電機(501)，所述三號伺服電機(501)外部轉動連接有四號螺紋桿(505)，所述四號螺紋桿(505)遠離所述三號伺服電機(501)的一端固定安裝有限位圓柱(506)，所述四號螺紋桿(505)與所述半圓連接桿(504)螺紋連接。

9.如權利要求1所述的一種電池包組裝裝置，其特征在于，所述電池移動塊(4)外部固定安裝有二號伺服電機(407)，所述二號伺服電機(407)外部轉動連接有四號轉軸(408)，所述四號轉軸(408)外部固定安裝有抬升桿(409)，所述抬升桿(409)外部開設有電池嵌合槽(410)，所述抬升桿(409)的數量為多組并呈陣列分布。

10.如權利要求1所述的一種電池包組裝裝置，其特征在于，所述電池移動塊(4)外部固定安裝有三號電機(401)，所述三號電機(401)外部轉動連接有三號轉軸(403)，所述三號轉軸(403)外部固定安裝有一號傳動滑輪(404)，所述一號傳動滑輪(404)外部活動連接有傳動橡膠圈(402)，所述電池移動塊(4)外部固定安裝有固定圓環(405)，所述固定圓環(405)外部轉動連接有二號傳動滑輪(406)，所述傳動橡膠圈(402)滑動在所述固定圓環(405)的內壁，所述二號傳動滑輪(406)與所述傳動橡膠圈(402)相貼合。

技術總結
本發明公開了一種電池包組裝裝置，涉及電池包組裝技術領域；而本發明包括裝置底座、電池包放置塊、組裝裝置框架、電池移動塊和翻轉裝置塊，電池包放置塊固定安裝在裝置底座的外部，組裝裝置框架固定安裝在裝置底座的外部，電池移動塊固定安裝在裝置底座的外部，本發明通過設置電池包自動排列組件，可對鋰電池進行自動排列組裝大大提高了生產效率，通過設置電池翻轉檢測組件，可對電池進行翻轉，并對電池的正負極進行檢測，并通過設計一號傳動滑輪和二號傳動滑輪，可利用二號傳動滑輪對電池進行平移移動，避免了因電池因移動摩擦導致的破損。

技術研發人員：錢飛龍,單友雷,彭祖國
受保護的技術使用者：蘇州薩瓦智能科技有限公司
技術研發日：
技術公布日：2025/4/24
