本申請實施例涉及電池，尤其涉及一種集流盤組件、電池、電池裝置及用電設備。

背景技術：

1、相關技術中，為了實現極芯與蓋板的電連接，通常在極芯與蓋板之間設置集流盤，以實現蓋板與集流體的電連接。其中，集流盤通常包括熔斷件，當電池發生短路時，熔斷件熔斷，可以使電池自我切斷電路，從而提升電池的安全性。

2、但是，熔斷件與蓋板之間易產生虛焊，導致集流盤與蓋板之間的電氣連接不穩定以及降低電池的良率。

技術實現思路

1、鑒于上述問題，本申請實施例提供一種集流盤組件、電池、電池裝置及用電設備，防止熔斷件與蓋板之間產生虛焊，提高了集流盤組件和蓋板之間的電氣連接穩定性，以及電池的良率。

2、為了實現上述目的，本申請實施例提供如下技術方案：

3、本申請實施例的第一方面提供一種集流盤組件，其包括：

4、盤體，所述盤體適于與極芯電連接；

5、熔斷件，所述熔斷件與所述盤體連接，其中，所述熔斷件包括第一連接部，所述第一連接部適于與電池的蓋板連接；

6、在所述盤體的厚度方向上，所述第一連接部的正投影的至少部分與所述盤體的正投影重疊。

7、在一種可能的實現方式中，在所述盤體的厚度方向上，所述第一連接部的正投影位于所述盤體的正投影內。

8、在一種可能的實現方式中，所述第一連接部的中心與所述盤體的中心重合。

9、在一種可能的實現方式中，所述熔斷件還包括第二連接部和熔斷部，所述第二連接部與所述盤體連接；

10、所述熔斷部的一端連接所述第二連接部，所述熔斷部的另一端連接所述第一連接部。

11、在一種可能的實現方式中，所述第二連接部的過流面積大于所述熔斷部的過流面積。

12、在一種可能的實現方式中，以垂直于所述盤體的截面為縱截面；所述熔斷部的縱截面面積小于所述第二連接部的縱截面面積；

13、和/或，所述熔斷部的縱截面面積小于所述第一連接部的縱截面面積。

14、在一種可能的實現方式中，所述熔斷件還包括應力緩沖部，所述應力緩沖部設置于所述熔斷部。

15、在一種可能的實現方式中，所述應力緩沖部包括多個相互連接的緩沖凸起。

16、在一種可能的實現方式中，任意相鄰的兩個所述緩沖凸起的凸出方向相反。

17、在一種可能的實現方式中，所述緩沖凸起的凸出方向與所述熔斷部的厚度方向相互平行；或者，所述緩沖凸起的凸出方向垂直于所述熔斷部的厚度方向。

18、在一種可能的實現方式中，所述應力緩沖部包括應力緩沖層，所述應力緩沖層覆蓋在所述熔斷部。

19、在一種可能的實現方式中，所述熔斷部與所述第一連接部和所述第二連接部均為分體設置，且所述熔斷部為保險絲。

20、在一種可能的實現方式中，所述熔斷部包括至少兩個相互間隔排布的子熔斷部；

21、每個所述子熔斷部均用于連接所述第一連接部和所述第二連接部。

22、在一種可能的實現方式中，所述熔斷部設置有至少一個分隔孔，至少一個所述分隔孔將所述熔斷部分隔為至少兩個子熔斷部。

23、在一種可能的實現方式中，所述熔斷部包括多個，多個所述熔斷部沿所述第一連接部的周向間隔排布。

24、在一種可能的實現方式中，所述第二連接部包括至少一個，多個所述熔斷部通過至少一個所述第二連接部與所述盤體連接。

25、在一種可能的實現方式中，所述盤體設有第一通孔，所述熔斷件設有第二通孔，所述第一通孔和所述第二通孔至少部分重合。

26、在一種可能的實現方式中，所述第二通孔設置于所述第一連接部，且所述第二通孔的軸線與所述第一通孔的軸線重合。

27、在一種可能的實現方式中，所述集流盤組件還包括絕緣件，所述絕緣件至少設置于所述盤體與所述熔斷件之間。

28、在一種可能的實現方式中，所述絕緣件設有第三通孔，所述第三通孔與第一通孔至少部分重合，以及所述第三通孔與所述第二通孔至少部分重合，以使所述第一通孔和所述第二通孔連通。

29、在一種可能的實現方式中，所述第二通孔的面積大于或等于所述第三通孔的面積；

30、和/或，所述第三通孔的面積大于或等于所述第一通孔的面積。

31、在一種可能的實現方式中，所述盤體設有至少一個第三連接部，至少一個所述第三連接部適于與所述極芯連接。

32、在一種可能的實現方式中，所述熔斷件與所述盤體分體設置。

33、本申請實施例的第二方面提供一種電池，包括：

34、外殼，所述外殼內形成具有開口的容納腔；

35、極芯，所述極芯設置在所述容納腔；

36、蓋板，所述蓋板與所述外殼連接，并封蓋所述開口；

37、第一方面所述的集流盤組件，所述集流盤組件設置于所述極芯與所述蓋板之間，并分別連接所述極芯和所述蓋板。

38、本申請實施例的第三方面提供一種電池裝置，包括第二方面所描述的電池。

39、本申請實施例的第四方面提供一種用電設備，包括用電裝置和第二方面所述的電池，所述電池與所述用電裝置連接，用于給所述用電裝置提供電能；

40、或者，包括用電裝置和第三方面所述的電池裝置，所述電池裝置與所述用電裝置連接，用于給所述用電裝置提供電能。

41、本申請實施例提供的集流盤組件、電池、電池裝置及用電設備中，熔斷件包括第一連接部，第一連接部適于與電池的蓋板連接；其中，在盤體的厚度方向上，熔斷件的第一連接部的正投影的至少部分與盤體的正投影重疊，也就是說，盤體為第一連接部的至少部分提供支撐，如此，可以縮小甚至避免熔斷件的第一連接部與蓋板之間所形成空隙，可以防止熔斷件的第一連接部與蓋板之間產生虛焊，提升了電池的良率。此外，集流盤組件與蓋板之間不存在虛焊，可以使得熔斷件與盤體的緊密連接，以及熔斷件與蓋板之間的緊密連接，進而確保整個集流盤組件在電氣連接上更加穩定，確保了電流的有效傳輸。

42、除了上面所描述的本申請實施例解決的技術問題、構成技術方案的技術特征以及由這些技術方案的技術特征所帶來的有益效果外，本申請實施例提供的集流盤組件、電池、電池裝置及用電設備所能解決的其他技術問題、技術方案中包含的其他技術特征以及這些技術特征帶來的有益效果，將在具體實施方式中作出進一步詳細的說明。

技術特征：

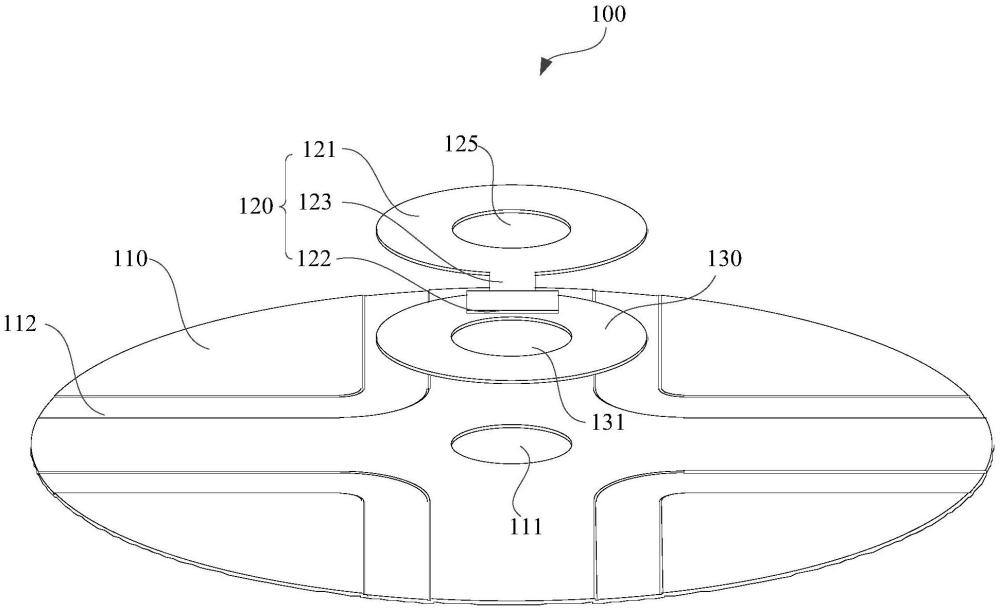

1.一種集流盤組件(100)，其特征在于，包括：

2.根據權利要求1所述的集流盤組件(100)，其特征在于，在所述盤體的厚度方向上，所述第一連接部(121)的正投影位于所述盤體(110)的正投影內。

3.根據權利要求2所述的集流盤組件(100)，其特征在于，所述第一連接部(121)的中心與所述盤體(110)的中心重合。

4.根據權利要求3所述的集流盤組件(100)，其特征在于，所述熔斷件(120)還包括第二連接部(122)和熔斷部(123)，所述第二連接部(122)與所述盤體(110)連接；

5.根據權利要求4所述的集流盤組件(100)，其特征在于，所述第二連接部(122)的過流面積大于所述熔斷部(123)的過流面積。

6.根據權利要求5所述的集流盤組件(100)，其特征在于，以垂直于所述盤體(110)的截面為縱截面；所述熔斷部(123)的縱截面面積小于所述第二連接部(122)的縱截面面積；

7.根據權利要求4-6任一項所述的集流盤組件(100)，其特征在于，所述熔斷件(120)還包括應力緩沖部(124)，所述應力緩沖部(124)設置于所述熔斷部(123)。

8.根據權利要求7所述的集流盤組件(100)，其特征在于，所述應力緩沖部(124)包括多個相互連接的緩沖凸起。

9.根據權利要求8所述的集流盤組件(100)，其特征在于，任意相鄰的兩個所述緩沖凸起的凸出方向相反。

10.根據權利要求9所述的集流盤組件(100)，其特征在于，所述緩沖凸起的凸出方向與所述熔斷部(123)的厚度方向相互平行；或者，所述緩沖凸起的凸出方向垂直于所述熔斷部(123)的厚度方向。

11.根據權利要求7所述的集流盤組件(100)，其特征在于，所述應力緩沖部包括應力緩沖層，所述應力緩沖層覆蓋在所述熔斷部(123)。

12.根據權利要求4-6任一項所述的集流盤組件(100)，其特征在于，所述熔斷部(123)與所述第一連接部(121)和所述第二連接部(122)均為分體設置，且所述熔斷部(123)為保險絲。

13.根據權利要求6或9所述的集流盤組件(100)，其特征在于，所述熔斷部(123)包括至少兩個相互間隔排布的子熔斷部(1231)；

14.根據權利要求13所述的集流盤組件(100)，其特征在于，所述熔斷部(123)設置有至少一個分隔孔(1232)，至少一個所述分隔孔(1232)將所述熔斷部(123)分隔為至少兩個子熔斷部(1231)。

15.根據權利要求14所述的集流盤組件(100)，其特征在于，所述熔斷部(123)包括多個，多個所述熔斷部(123)沿所述第一連接部(121)的周向間隔排布。

16.根據權利要求15所述的集流盤組件(100)，其特征在于，所述第二連接部(122)包括至少一個，多個所述熔斷部(123)通過至少一個所述第二連接部(122)與所述盤體(110)連接。

17.根據權利要求14-16任一項所述的集流盤組件(100)，其特征在于，所述盤體(110)設有第一通孔(111)，所述熔斷件(120)設有第二通孔(125)，所述第一通孔(111)和所述第二通孔(125)至少部分重合。

18.根據權利要求17所述的集流盤組件(100)，其特征在于，所述第二通孔(125)設置于所述第一連接部(121)，且所述第二通孔(125)的軸線與所述第一通孔(111)的軸線重合。

19.根據權利要求18所述的集流盤組件(100)，其特征在于，所述集流盤組件還包括絕緣件(130)，所述絕緣件(130)至少部分設置于所述盤體(110)與所述熔斷件(120)之間。

20.根據權利要求19所述的集流盤組件(100)，其特征在于，所述絕緣件(130)設有第三通孔(131)，所述第三通孔(131)與第一通孔(111)至少部分重合，以及所述第三通孔(131)與所述第二通孔(125)至少部分重合，以使所述第一通孔(111)和所述第二通孔(125)連通。

21.根據權利要求20所述的集流盤組件(100)，其特征在于，所述第一通孔(111)的軸線、所述第二通孔(125)的軸線以及所述第三通孔(131)的軸線重合。

22.根據權利要求21所述的集流盤組件(100)，其特征在于，所述第二通孔(125)的面積大于或等于所述第三通孔(131)的面積；

23.根據權利要求1-6任一項所述的集流盤組件(100)，其特征在于，所述盤體(110)設有至少一個第三連接部(112)，至少一個所述第三連接部(112)適于與所述極芯連接。

24.根據權利要求1-6任一項所述的集流盤組件(100)，其特征在于，所述熔斷件(120)與所述盤體(110)分體設置。

25.一種電池(1000)，其特征在于，包括：

26.一種電池裝置，其特征在于，包括權利要求25所述的電池(1000)。

27.一種用電設備，其特征在于，包括用電裝置和權利要求25所述的電池(1000)，所述電池(1000)與所述用電裝置連接，用于給所述用電裝置提供電能；

技術總結
本申請?zhí)峁┮环N集流盤組件、電池、電池裝置及用電設備，涉及電池技術領域。該集流盤組件包括盤體和熔斷件，盤體適于與電芯連接；熔斷件與盤體連接，其中，熔斷件包括第一連接部，第一連接部適于與電池的蓋板連接；第一連接部的至少部分在盤體上的正投影與盤體重疊。本申請能夠防止熔斷件與蓋板之間產生虛焊，提高了集流盤組件和蓋板之間的電氣連接穩定性，以及電池的良率。

技術研發人員：黃書偉,張鐘鋒,王建軍
受保護的技術使用者：比亞迪股份有限公司
技術研發日：
技術公布日：2025/4/24
