本技術涉及電池的，尤其涉及一種電池。

背景技術：

1、目前電池模組上作為正極或負極的連接片通過連接軟質銅排而實現向外引出的目的，在連接片和軟質銅排的連接處通常都會設置一個防護座，防護座用于遮蓋電池模組上所露出的連接片和銅排的端部，以防止電池出現短路，并提高作業人員在安裝或維護電池時的安全性。

2、現有軟質銅排和連接片在連接后和防護座的外殼有較多的接觸面積，其會導致軟質銅排和連接片兩者在防護座處集聚大量的熱量，當在高壓放電或高壓充電的環境下(如新能源汽車的充電過程和放電過程)，防護座內所集聚的熱量有可能引發電池模組發生熱失控的現象，所積聚的熱量還會傳導到外部的bdu模組內，使bdu模組的溫度容易超高預設的溫度范圍，而且，軟質銅排由于長度較長而導致內阻較高，因此軟質銅排自身發熱量也較高，其容易引發電池模組發生熱失控的現象或者致使外部bdu模組發生故障。此外，軟質銅排由于加工工藝較為復雜而導致制造成本較高，而且軟質銅排的結構強度低，其在受到震動時易出現竄動的問題軟質銅排在發生竄動時易出現被扯斷的現象。

3、由上述可見，現有軟質銅排和連接片連接并采用防護座的結構具有一定的安全隱患，如何提高高壓環境下電池使用的安全性，是目前電池領域的技術難題。

技術實現思路

1、本實用新型的目的在于提供一種電池，主要解決現有電池結構在高壓環境下安全性有待提高的技術問題。

2、為達此目的，本實用新型采用以下技術方案：

3、一種電池，包括電池模組、導電件及防護座，所述電池模組上向外引出作為正極或負極的連接片；

4、所述防護座包括防護殼及設置于所述防護殼內的支撐件，所述支撐件上具有支撐面；所述連接片與所述導電件于所述防護殼內互相連接并固定于所述支撐件的支撐面上，所述支撐面相對于所述防護殼凸起，使所述連接片與所述導電件均與所述防護殼之間留有空隙，所述導電件內部的導電主體為硬質的金屬構件，所述導電件用于將所述連接片向外引出至預設位置。

5、在其中一個技術方案中，所述導電件包括導電主體及依次包裹于所述導電主體外壁上的浸塑套管及云母紙，所述導電件于端部位置露出所述導電主體，所述導電主體于所述防護殼內與所述連接片互相連接并固定于所述支撐件的支撐面上。

6、在其中一個技術方案中，所述導電件上設置有至少一處彎折的吸能部。

7、在其中一個技術方案中，所述電池還包括箱體，所述電池模組、所述導電件及所述防護座均置于所述箱體內，所述導電件的底部設置有泡棉，所述泡棉與所述箱體相抵。

8、在其中一個技術方案中，所述電池包括多個導電件，多個所述導電件包括第一導電件和第二導電件；

9、所述電池模組上引出了多個所述連接片，多個所述連接片包括總正連接片和總負連接片，所述總正連接片與所述第一導電件連接，所述總負連接片與所述第二導電件連接；

10、所述總正連接片與所述第一導電件互相連接的位置、所述總負連接片與所述第二導電件互相連接的位置中的至少一處位置上設置有所述防護座。

11、在其中一個技術方案中，所述電池包括多個防護座，多個所述防護座包括第一防護座和第二防護座；

12、所述總正連接片與所述第一導電件于所述第一防護座內互相連接并固定于所述第一防護座內的支撐面上，所述總負連接片與所述第二導電件于所述第二防護座內互相連接并固定于所述第二防護座內的支撐面上。

13、在其中一個技術方案中，所述電池包括多個導電件，多個所述導電件包括第三導電件，所述電池模組包括至少兩個互相連接的電池模塊，所述電池模塊向外引出有所述連接片，于所連接的兩個所述電池模塊中，其一所述電池模塊上的連接片與另一所述電池模塊上的連接片通過所述第三導電件連接，所述第三導電件與所連接的至少一個所述連接片的連接處設置有所述防護座。

14、在其中一個技術方案中，所述第三導電件的第一端設置有第三防護座，所述第三導電件上遠離第一端的第二端設置有第四防護座；

15、所述第三導電件的第一端與相鄰的一個所述電池模塊上的連接片于所述第三防護座內互相連接并固定于所述第三防護座內的支撐面上，所述第三導電件的第二端與相鄰的另一個所述電池模塊上的連接片于所述第四防護座內互相連接并固定于所述第四防護座內的支撐面上。

16、在其中一個技術方案中，所述電池還包括bdu模塊、放電接口及充電接口，所述第一導電件、所述第二導電件均與所述bdu模塊電連接，所述放電接口上的正極與負極、所述充電接口上的正極與負極均通過硬質金屬件與所述bdu模塊電連接，各所述硬質金屬件的外壁上均依次包裹著浸塑套管及云母紙。

17、本申請還提供了一種用電設備，包括上述任一項技術方案所述的電池。

18、與現有技術相比，本實用新型提供的電池至少具有以下的有益效果：

19、本方案采用硬質的導電件連接電池模組的連接片，以將電池模組上的正極或負極向外引出，硬質的導電件比傳統軟質銅排的結構強度高，不會出現竄動而斷裂的問題，從而提高了電池的安全性；其次，硬質的導電件向外引出的長度在可以做得比傳統軟質銅排的長度要短，減小了電池的內阻，即減小了電池在單位時間內產生的熱量，從而減少傳導到電池模組內或者外部bdu模組內的熱量，降低了電池模組發生熱失控的風險并降低了bdu模組因受熱量過大而故障的風險，進而進一步提高了電池的安全性；再者，本方案的導電件和電池模組上的連接片在防護殼內連接后與防護殼之間均留有空隙，從而使得導電件和電池模組的連接片兩者的連接處不會聚集大量的熱量，即進一步降低了電池模組發生熱失控的風險并進一步降低了bdu模組因受熱量過大而故障的風險，進而再進一步提高了電池的安全性；此外，硬質的導電件由于加工工藝比軟質銅排簡單，因此其制造成本比軟質銅排低，從而降低了電池的生產成本；

20、綜上，本方案能夠大幅度地提高電池在高壓充放電過程中的安全性，且還能降低電池的生產成本。

技術特征：

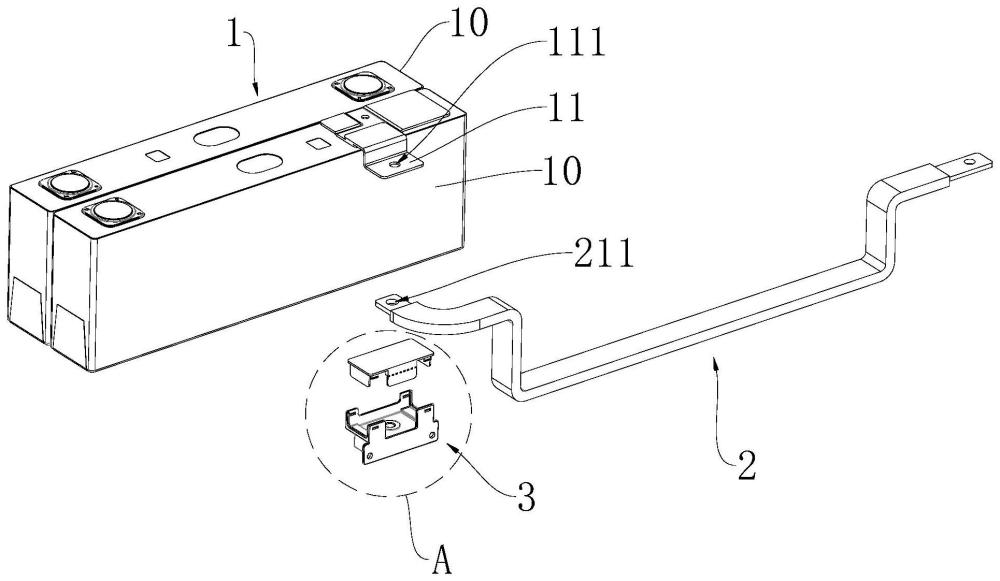

1.一種電池，其特征在于，包括電池模組(1)、導電件(2)及防護座(3)，所述電池模組(1)上向外引出作為正極或負極的連接片(11)；

2.如權利要求1所述的電池，其特征在于，所述導電件(2)包括導電主體(21)及依次包裹于所述導電主體(21)外壁上的浸塑套管(22)及云母紙(23)，所述導電件(2)于端部位置露出所述導電主體(21)，所述導電主體(21)于所述防護殼(31)內與所述連接片(11)互相連接并固定于所述支撐件(32)的支撐面(321)上。

3.如權利要求1所述的電池，其特征在于，所述導電件(2)上設置有至少一處彎折的吸能部(24)。

4.如權利要求1所述的電池，其特征在于，所述電池還包括箱體，所述電池模組(1)、所述導電件(2)及所述防護座(3)均置于所述箱體內，所述導電件(2)的底部設置有泡棉(4)，所述泡棉(4)與所述箱體相抵。

5.如權利要求1所述的電池，其特征在于，所述電池包括多個導電件(2)，多個所述導電件(2)包括第一導電件(25)和第二導電件(26)；

6.如權利要求5所述的電池，其特征在于，所述電池包括多個防護座(3)，多個所述防護座(3)包括第一防護座(33)和第二防護座(34)；

7.如權利要求1所述的電池，其特征在于，所述電池包括多個導電件(2)，多個所述導電件(2)包括第三導電件(27)，所述電池模組(1)包括至少兩個互相連接的電池模塊(100)，所述電池模塊(100)向外引出有所述連接片(11)，于所連接的兩個所述電池模塊(100)中，其一所述電池模塊(100)上的連接片(11)與另一所述電池模塊(100)上的連接片(11)通過所述第三導電件(27)連接，所述第三導電件(27)與所連接的至少一個所述連接片(11)的連接處設置有所述防護座(3)。

8.如權利要求7所述的電池，其特征在于，所述第三導電件(27)的第一端設置有第三防護座(35)，所述第三導電件(27)上遠離第一端的第二端設置有第四防護座(36)；

9.如權利要求5所述的電池，其特征在于，所述電池還包括bdu模塊(5)、放電接口(6)及充電接口(7)，所述第一導電件(25)、所述第二導電件(26)均與所述bdu模塊(5)電連接，所述放電接口(6)上的正極與負極、所述充電接口(7)上的正極與負極均通過硬質金屬件(8)與所述bdu模塊(5)電連接，各所述硬質金屬件(8)的外壁上均依次包裹著浸塑套管及云母紙。

10.一種用電設備，其特征在于，包括權利要求1至9任一項所述的電池。

技術總結
本技術公開了一種電池，所述電池包括電池模組、導電件及防護座，所述電池模組上向外引出作為正極或負極的連接片；所述防護座包括防護殼及設置于所述防護殼內的支撐件，所述支撐件上具有支撐面；所述連接片與所述導電件于所述防護殼內互相連接并固定于所述支撐件的支撐面上，所述支撐面相對于所述防護殼凸起，所述連接片與所述導電件均與所述防護殼之間留有空隙，所述導電件內部的導電主體為硬質的金屬構件，所述導電件用于將所述連接片向外引出至預設位置；本申請主要解決現有電池結構在高壓環境下安全性有待提高的技術問題。

技術研發人員：於洪將,馬姜浩,孔春泉,王旭,李夢甜
受保護的技術使用者：江蘇正力新能電池技術股份有限公司
技術研發日：20240329
技術公布日：2025/4/28
