本申請涉及電池，具體涉及一種接線端子、高壓箱及電池包。

背景技術：

1、相關技術中，電池包的高壓箱(battery?disconnect?unit，bdu)內導線與匯流排的連接主要是采用鉚壓的方式將ot端子或插片端子與匯流排固定，然后將ot端子或插片端子與導線連接。這兩種將匯流排與導線連接的方式均需要進行鉚壓固定，導致匯流排的接線方式比較復雜，影響匯流排的接線效率。

技術實現思路

1、本申請的實施例提供了一種接線端子、高壓箱及電池包，可以改善匯流排的接線方式比較復雜，影響匯流排的接線效率的技術問題。

2、第一方面，本申請的實施例提供了一種接線端子，包括：

3、卡接部，卡接部用于插入匯流排的連接孔，并與連接孔卡接；

4、定位部，定位部的一端與卡接部連接，定位部用于與位于匯流排一側的支撐件配合定位；

5、接線部，與定位部的另一端連接，接線部用于與導線連接。

6、在一實施例中，卡接部沿第一方向延伸，定位部沿第二方向延伸，第一方向與第二方向呈夾角。

7、在一實施例中，卡接部包括兩個抵接凸起，兩個抵接凸起的凸出方向分別與第一方向呈夾角；或者，

8、卡接部包括兩個沿第一方向延伸的抵接段，兩個抵接段的一端分別與定位部的一端連接，兩個抵接段之間具有形變空間，抵接段背離形變空間的一側具有用于與連接孔的內周面抵接的抵接面，在所述卡接部沿所述第一方向遠離定位部的方向上，兩個抵接段的抵接面之間的距離先增大后減小。

9、在一實施例中，定位部包括連接段和定位凸起，連接段沿第二方向延伸，連接段包括相對的第一端和第二端，第一端與卡接部連接，第二端與接線部連接，定位凸起凸設于連接段沿第三方向的一側，第三方向與第二方向呈夾角；和/或，

10、定位部包括與連接段連接的防脫部，防脫部和卡接部分別凸出于連接段的相對兩側。

11、在一實施例中，連接段沿第三方向的兩側分別凸設有定位凸起；和/或，

12、防脫部的一端與連接段連接，防脫部沿第一端至第二端的方向延伸，且相對第二方向傾斜。

13、在一實施例中，連接段開設有避讓孔，避讓孔沿第一方向貫穿連接段；在與第一方向垂直的投影面上，防脫部的正投影位于避讓孔的正投影范圍內。

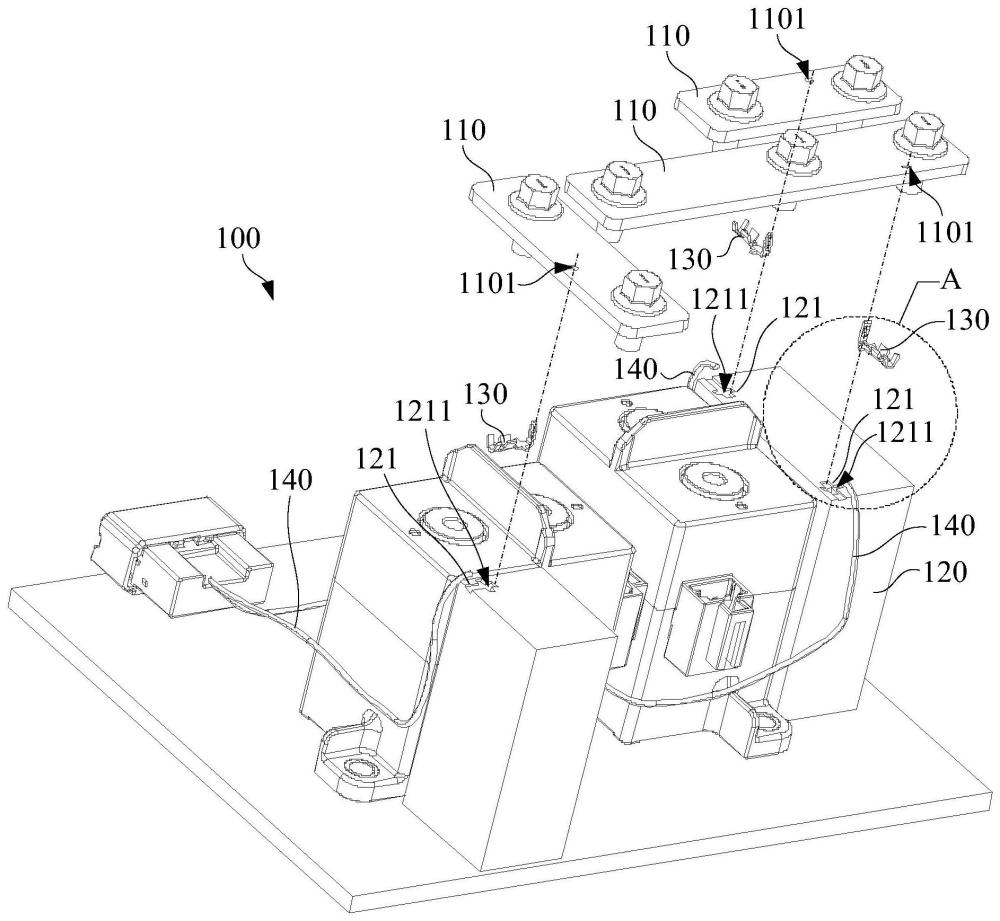

14、第二方面，本申請實施例還提供一種高壓箱，包括：

15、匯流排，匯流排的一側開設有連接孔；

16、支撐件，與匯流排的一側相對設置，支撐件朝向匯流排的一側設有安裝位；

17、接線端子，接線端子為如上接線端子，接線端子包括卡接部、定位部及接線部，接線端子的定位部安裝于安裝位，以使定位部與支撐件配合定位，接線端子的卡接部插入連接孔，并與連接孔卡接；接線部與定位部的另一端連接，接線部用于與導線連接。

18、在一實施例中，安裝位包括定位槽，定位部的至少部分定位凸起位于定位槽內；和/或，

19、安裝位包括防脫槽，定位部的至少部分防脫部位于防脫槽內；防脫槽開設于定位槽的底面。

20、在一實施例中，定位部夾持于匯流排與支撐件之間。

21、在一實施例中，卡接部與連接孔的過盈量大于或等于0.2mm；卡接部與連接孔的過盈量小于或等于0.4mm。

22、第三方面，本申請實施例還提供一種電池包，包括如上的高壓箱，高壓箱包括匯流排、支撐件及接線端子，匯流排的一側開設有連接孔；支撐件與匯流排的一側相對設置，支撐件朝向匯流排的一側設有安裝位；接線端子為如上接線端子，接線端子包括卡接部、定位部及接線部，接線端子的定位部安裝于安裝位，以使定位部與支撐件配合定位，接線端子的卡接部插入連接孔，并與連接孔卡接；接線部與定位部的另一端連接，接線部用于與導線連接。

23、本申請的實施例的有益效果：

24、在本申請的實施例中，接線端子通過卡接部與匯流排的連接孔卡接，并通過定位部與支撐件定位配合，接線端子的結構簡單，制造方便，能夠使接線端子相對匯流排的位置保持穩定，實現接線端子與匯流排保持穩定的電連接。而且，在匯流排與接線端子連接的過程中，可以將接線端子的定位部與支撐件定位配合，然后安裝匯流排，使接線端子的卡接部插入到匯流排的連接孔內，即可完成接線端子與匯流排的連接，無需進一步對接線端子進行鉚壓，操作非常方便，有利于提高匯流排的接線效率，從而改善匯流排的接線方式比較復雜，影響匯流排的接線效率的技術問題。

25、本申請實施例提供的高壓箱通過將接線端子的卡接部與匯流排的連接孔卡接，并將接線端子的定位部安裝于支撐件的安裝位，以使接線端子的定位部與支撐件的安裝位定位配合，不僅簡化接線端子的結構，而且，將接線端子的定位部安裝于支撐件的安裝位后，在安裝匯流排時，使接線端子的卡接部插入到匯流排的連接孔內，即可完成接線端子與匯流排的連接，無需進一步對接線端子進行鉚壓，操作非常方便，有利于提高匯流排的接線效率，進而提高高壓箱的生產效率。

26、本申請實施例提供的電池包的高壓箱通過將接線端子的卡接部與匯流排的連接孔卡接，并將接線端子的定位部安裝于支撐件的安裝位，以使接線端子的定位部與支撐件的安裝位定位配合，不僅簡化接線端子的結構，而且，無需進一步對接線端子進行鉚壓，操作非常方便，而且能夠省去鉚壓工裝模具，有利于提高高壓箱的生產效率，并降低高壓箱的生產成本，進而提高電池包生產效率，并降低電池包的生產成本。

技術特征：

1.一種接線端子，其特征在于，包括：

2.如權利要求1所述的接線端子，其特征在于，所述卡接部沿第一方向延伸，所述定位部沿第二方向延伸，所述第一方向與所述第二方向呈夾角。

3.如權利要求2所述的接線端子，其特征在于，所述卡接部包括兩個抵接凸起，所述兩個抵接凸起的凸出方向分別與所述第一方向呈夾角；或者，

4.如權利要求2或3所述的接線端子，其特征在于，所述定位部包括連接段和定位凸起，所述連接段沿所述第二方向延伸，所述連接段包括相對的第一端和第二端，所述第一端與所述卡接部連接，所述第二端與所述接線部連接，所述定位凸起凸設于所述連接段沿第三方向的一側，所述第三方向與所述第二方向呈夾角；和/或，

5.如權利要求4所述的接線端子，其特征在于，所述連接段沿所述第三方向的兩側分別凸設有所述定位凸起；和/或，

6.如權利要求5所述的接線端子，其特征在于，所述連接段開設有避讓孔，所述避讓孔沿所述第一方向貫穿所述連接段；在與所述第一方向垂直的投影面上，所述防脫部的正投影位于所述避讓孔的正投影范圍內。

7.一種高壓箱，其特征在于，包括：

8.如權利要求7所述的高壓箱，其特征在于，所述安裝位包括定位槽，所述定位部的至少部分定位凸起位于所述定位槽內；和/或，

9.如權利要求7或8所述的高壓箱，其特征在于，所述定位部夾持于所述匯流排與所述支撐件之間。

10.如權利要求7或8所述的高壓箱，其特征在于，所述卡接部與所述連接孔的過盈量大于或等于0.2mm；所述卡接部與所述連接孔的過盈量小于或等于0.4mm。

11.一種電池包，其特征在于，包括權利要求7至10中任意一項所述的高壓箱。

技術總結
本申請提供一種接線端子、高壓箱及電池包，接線端子包括卡接部、定位部及接線部，卡接部用于插入匯流排的連接孔，并與連接孔卡接；定位部的一端與卡接部連接，定位部用于與位于匯流排一側的支撐件配合定位；接線部與定位部的另一端連接，接線部用于與導線連接。本申請實施例提供的接線端子通過卡接部與匯流排的連接孔卡接，并通過定位部與支撐件定位配合，接線端子的結構簡單，制造方便，而且，匯流排通過接線端子接線時無需進一步對接線端子進行鉚壓，操作非常方便，有利于提高匯流排的接線效率，從而改善匯流排的接線方式比較復雜，影響匯流排的接線效率的技術問題。

技術研發人員：王磊,李艷艷
受保護的技術使用者：惠州億緯鋰能股份有限公司
技術研發日：20240327
技術公布日：2025/4/28
