本技術涉及磁環安裝的，具體涉及一種磁環安裝裝置。

背景技術：

1、常用的抗干擾元件包含磁環，在儲能變流器等電力電子產品領域中得以廣泛應用。在使用大功率產品過程中，通常先將磁環裝置放置于鈑金殼體等較封閉的裝置內，再將磁環裝置和機柜連接，這樣的磁環安裝方式有如下缺點：拆裝比較復雜，維護起來比較困難，同時散熱效果較差。

2、為了解決上述問題，需要設計一種新的磁環安裝裝置，來實現易拆裝、好維護、更有效散熱的目的。

技術實現思路

1、本實用新型要解決的技術問題是：為了解決現有技術中的問題。本實用新型提供了一種磁環安裝裝置來解決上述問題。

2、本實用新型解決其技術問題所采用的技術方案是：一種磁環安裝裝置，包括：適于內置磁環的主體，主體分體設置；其中主體閉合時，磁環被部分遮蔽在主體內；主體打開時，磁環能夠從主體的打開處被取出。

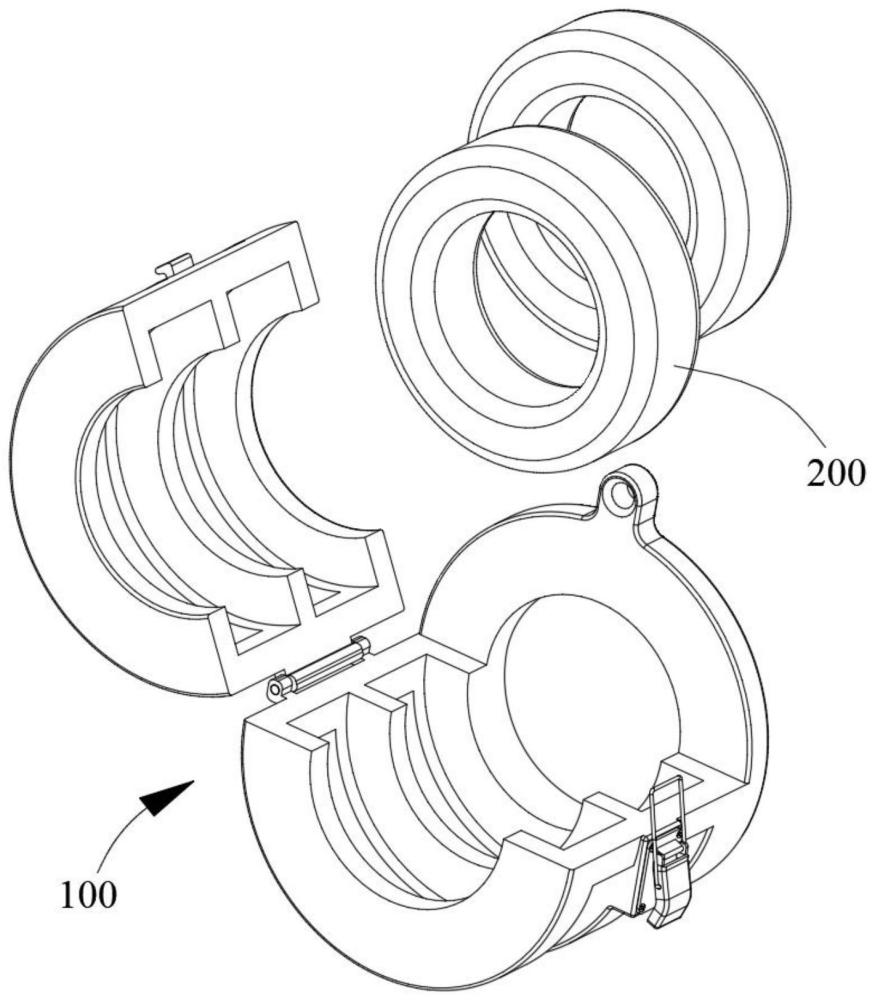

3、進一步地，主體包括相互鉸接的上固定件和下固定件；上固定件和下固定件適于內置磁環；其中上固定件與下固定件相互閉合時，磁環被部分遮蔽在上固定件和下固定件之間；上固定件與下固定件打開時，磁環從上固定件與下固定件打開處被取出。

4、進一步地，上固定件與下固定件之間設置有鉸鏈，以使上固定件與下固定件相對轉動。

5、進一步地，上固定件與下固定件之間還設置有搭鎖，以使上固定件與下固定件打開或閉合。

6、進一步地，搭鎖固定連接在上固定件或下固定件上。

7、進一步地，搭鎖通過若干螺釘固定連接于下固定件上。

8、進一步地，上固定件設置有一與搭鎖適配的鎖扣；其中搭鎖扣緊或松開鎖扣，以使上固定件與下固定件閉合或打開。

9、進一步地，上固定件和下固定件的內側分別開設有若干適于放置磁環的凹槽。

10、進一步地，上固定件和下固定件分別開設有部分貫穿凹槽的鏤空孔。

11、進一步地，下固定件上開設有固定孔，以使下固定件鎖緊于機柜上。

12、本實用新型的有益效果是，本實用新型提供了一種磁環安裝裝置，通過將用于安裝磁環的主體分體設置，在主體閉合時，磁環被部分遮蔽在主體內；主體打開時，磁環能夠從主體的打開處被取出，來實現易拆裝、好維護、更有效散熱的目的。

技術特征：

1.一種磁環安裝裝置，其特征在于，包括：

2.如權利要求1所述的一種磁環安裝裝置，其特征在于，

3.如權利要求2所述的一種磁環安裝裝置，其特征在于，

4.如權利要求3所述的一種磁環安裝裝置，其特征在于，

5.如權利要求4所述的一種磁環安裝裝置，其特征在于，

6.如權利要求5所述的一種磁環安裝裝置，其特征在于，

7.如權利要求6所述的一種磁環安裝裝置，其特征在于，

8.如權利要求2所述的一種磁環安裝裝置，其特征在于，

9.如權利要求8所述的一種磁環安裝裝置，其特征在于，

10.如權利要求2所述的一種磁環安裝裝置，其特征在于，

技術總結
本技術涉及磁環安裝的技術領域，具體涉及一種磁環安裝裝置。本技術提供了一種磁環安裝裝置，通過將用于安裝磁環的主體分體設置，在主體閉合時，磁環被部分遮蔽在主體內；主體打開時，磁環能夠從主體的打開處被取出，解決了現有磁環拆裝比較復雜，維護起來比較困難，同時散熱效果較差的問題。通過本技術的一種磁環安裝裝置來實現易拆裝、好維護、更有效散熱的目的。

技術研發人員：孫中華,尤江,張志,鄭照紅
受保護的技術使用者：江蘇天合儲能有限公司
技術研發日：20240331
技術公布日：2025/4/28
