本技術涉及typec數據線，特別涉及高速typec延長線。

背景技術：

1、type-c數據線是指usbtype-c接口的數據線，是一種通用串行總線的硬件接口規范，數據線是用來連接移動設備和電腦，來達到數據傳遞或通信目的的線，通俗點說，就是連接電腦與移動設備用來傳送視頻、鈴聲、圖片等文件的通路工具，其也可以連接充電器來給移動設備充電。

2、目前市場上typec扁線是21c規格，所有線材為30awg，tx/rx特性阻抗沒做管控，電源供電不足，沒有做高速對，長度只能做到600mm左右，所以支持長度有限，為了延長type線、提高傳輸速度，本申請提出一種高速typec延長線。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供高速typec延長線，解決了背景技術中提到的問題。

2、為了解決上述問題，本實用新型提供了一種技術方案：

3、高速typec延長線，包括key-a連接器、連接線和pcb板，兩個所述key-a連接器之間通過連接線連接，兩個所述key-a連接器的內部均設置有pcb板，所述pcb板的一側固定連接有焊盤，所述焊盤的外側對稱設置有多根電源線，所述焊盤外側等距固定連接有多個高速屏蔽線，每個所述高速屏蔽線均包括對線和屏蔽套。

4、作為本實用新型的一種優選方案，所述對屏蔽套置在對線的外側，且所述屏蔽套的材質為鋁箔。

5、作為本實用新型的一種優選方案，所述key-a連接器內部設置有typec模塊，且所述key-a連接器內部固定連接有typec接頭，所述typec接頭的一端延伸至key-a連接器的外部。

6、作為本實用新型的一種優選方案，所述電源線的線芯包括銅線芯，且每根所述電源線的外側均設置有絕緣膜。

7、作為本實用新型的一種優選方案，所述電源線和對線的規格均為30awg。

8、本實用新型的有益效果是：通過改進結構調整pcb的焊盤與線材對應，在對線外側設置材質為鋁箔的屏蔽套，并且有對高頻特性進行管控，相對于目前typec線長度以及傳輸效率的局限性，通過以上結構的改進實現產品功能，從而可以支持線材更大的長度的快充，并可以穩定的穩定支持usb3.2gen2x2，以滿足傳輸需求。

技術特征：

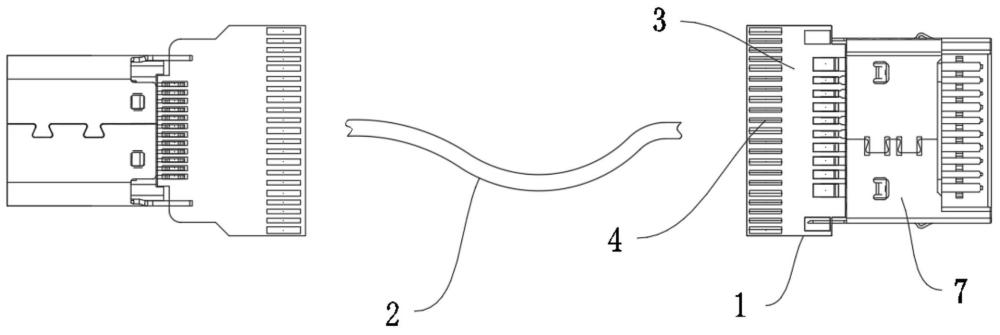

1.高速typec延長線，包括key-a連接器（1）、連接線（2）和pcb板（3），兩個所述key-a連接器（1）之間通過連接線（2）連接，其特征在于，兩個所述key-a連接器（1）的內部均設置有pcb板（3），所述pcb板（3）的一側固定連接有焊盤（4），所述焊盤（4）的外側對稱設置有多根電源線（5），所述焊盤（4）外側等距固定連接有多個高速屏蔽線（6），每個所述高速屏蔽線（6）均包括對線（61）和屏蔽套（62）。

2.根據權利要求1所述的高速typec延長線，其特征在于，所述屏蔽套（62）設置在對線（61）的外側，且所述屏蔽套（62）的材質為鋁箔。

3.根據權利要求1所述的高速typec延長線，其特征在于，所述key-a連接器（1）內部設置有typec模塊（7），且所述key-a連接器（1）內部固定連接有typec接頭（8），所述typec接頭（8）的一端延伸至key-a連接器（1）的外部。

4.根據權利要求1所述的高速typec延長線，其特征在于，所述電源線（5）的線芯包括銅線芯，且每根所述電源線（5）的外側均設置有絕緣膜。

5.根據權利要求1所述的高速typec延長線，其特征在于，所述電源線（5）和對線（61）的規格均為30awg。

技術總結
本技術涉及typeC數據線技術領域，公開了高速typeC延長線，包括Key?A連接器、連接線和PCB板，兩個所述Key?A連接器之間通過連接線連接，兩個所述Key?A連接器的內部均設置有PCB板，所述PCB板的一側固定連接有焊盤，所述焊盤的外側對稱設置有多根電源線，所述焊盤外側等距固定連接有多個高速屏蔽線，每個所述高速屏蔽線均包括對線和屏蔽套，本技術通過改進結構調整PCB的焊盤與線材對應，在對線外側設置材質為鋁箔的屏蔽套，并且有對高頻特性進行管控，相對于目前typeC線長度以及傳輸效率的局限性，通過以上結構的改進實現產品功能，從而可以支持線材更大的長度的快充，并可以穩定的穩定支持USB3.2Gen2x2，以滿足傳輸需求。
