本技術涉及供電設備，具體涉及一種移動屏蔽實驗室供電用車載供電系統。

背景技術：

1、移動屏蔽實驗室是指能夠在不同地點移動并進行科學實驗和研究的實驗室設施，這種實驗室通常配備有各種科學儀器設備、實驗臺和工作區域，同時具備良好的屏蔽環境，以保證實驗數據的準確性和可靠性，移動屏蔽實驗室通常需要穩定可靠的電源供應，車載供電系統可以為移動屏蔽實驗室提供所需的電能。

2、現有的移動屏蔽實驗室供電常會采用蓄電池對其進行供電，而車內的空間較小，且車內飾品易燃，然而蓄電池在充放電過程中會產生熱量，熱量堆積會導致其散熱效率較差，甚至?xí)鸹馂?zāi)，并且車輛在行駛的過程中容易碰撞，進而蓄電池會存在安全隱患。

3、為此提出一種移動屏蔽實驗室供電用車載供電系統。

技術實現思路

1、本實用新型的目的在于：為解決上述背景技術中提出的問題，本實用新型提供了一種移動屏蔽實驗室供電用車載供電系統。

2、本實用新型為了實現上述目的具體采用以下技術方案：

3、一種移動屏蔽實驗室供電用車載供電系統，包括防護箱，所述防護箱的內部設置有升降機構，所述升降機構活動部的頂面放置有供電蓄電池本體，所述供電蓄電池本體的頂面固定安裝有防護蓋，所述防護箱的內部固定安裝有驅動機構，且驅動機構的轉動固定安裝有扇葉。

4、進一步地，所述防護箱包括箱體，所述箱體的內壁固定安裝有網板，所述箱體和網板的底面固定安裝有四組自鎖式萬向輪。

5、進一步地，所述升降機構包括雙向螺紋桿，所述箱體的左側內壁轉動安裝有雙向螺紋桿，且雙向螺紋桿的另一端貫穿箱體的另一側壁固定安裝有旋鈕，所述箱體的左右兩側內壁固定安裝有導向桿，所述雙向螺紋桿的表面螺紋套設有活動架，所述活動架的頂面鉸接安裝有連桿，且連桿的頂端鉸接安有承載架，所述承載架的頂面放置有供電蓄電池本體。

6、進一步地，所述驅動機構包括電動機，所述箱體的右側內壁固定安裝有電動機，所述電動機的輸出端固定安裝有轉軸，所述轉軸的表面固定套設有蝸桿，所述箱體的左右兩側內壁固定安裝有架體，所述架體的內部轉動安裝有轉動軸，且轉動軸的頂端固定安裝有蝸輪，所述蝸輪和蝸桿呈嚙合安裝設置，所述轉動軸的底端固定安裝有扇葉。

7、進一步地，當使用時，供電蓄電池本體通過升降機構處于箱體的上方，當閑置時，所述供電蓄電池本體位于箱體的內部，且防護蓋和箱體的的頂面呈蓋設設置。

8、進一步地，所述承載架的前側兩側壁分別與箱體的前后兩側內壁呈貼合設置，并且承載架在箱體的內壁呈滑動安裝設置。

9、本實用新型的有益效果如下：

10、當需要對移動屏蔽實驗室進行供電時，通過升降機構使得將供電蓄電池本體從防護箱的內部豎直移動，使得將供電蓄電池本體移動至防護箱的上方，實現將供電蓄電池本體暴露在空氣中，當供電蓄電池本體在進行供電時，通過驅動機構驅動扇葉轉動，通過扇葉轉動使得空氣流動，使得空氣經供電蓄電池本體的表面然后進入防護箱的內部隨后排出，通過空氣流動進而提高供電蓄電池本體的散熱效率，閑置時，通過升降機構的進而使得能將供電蓄電池本體收納至防護箱的內部，通過防護箱和防護蓋進而使得對供電蓄電池本體進行防護。

技術特征：

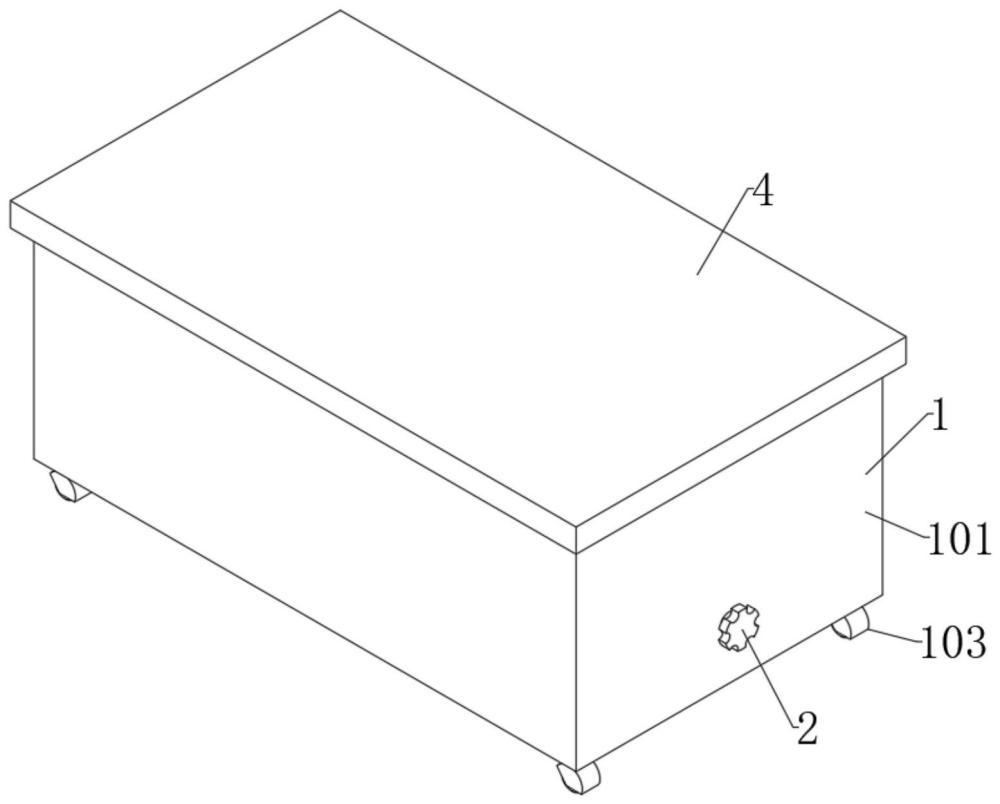

1.一種移動屏蔽實驗室供電用車載供電系統，其特征在于，包括防護箱(1)，所述防護箱(1)的內部設置有升降機構(2)，所述升降機構(2)活動部的頂面放置有供電蓄電池本體(3)，所述供電蓄電池本體(3)的頂面固定安裝有防護蓋(4)，所述防護箱(1)的內部固定安裝有驅動機構(5)，且驅動機構(5)的轉動固定安裝有扇葉(6)。

2.根據權利要求1所述的一種移動屏蔽實驗室供電用車載供電系統，其特征在于，所述防護箱(1)包括箱體(101)，所述箱體(101)的內壁固定安裝有網板(102)，所述箱體(101)和網板(102)的底面固定安裝有四組自鎖式萬向輪(103)。

3.根據權利要求2所述的一種移動屏蔽實驗室供電用車載供電系統，其特征在于，所述升降機構(2)包括雙向螺紋桿(201)，所述箱體(101)的左側內壁轉動安裝有雙向螺紋桿(201)，且雙向螺紋桿(201)的另一端貫穿箱體(101)的另一側壁固定安裝有旋鈕(202)，所述箱體(101)的左右兩側內壁固定安裝有導向桿(203)，所述雙向螺紋桿(201)的表面螺紋套設有活動架(204)，所述活動架(204)的頂面鉸接安裝有連桿(205)，且連桿(205)的頂端鉸接安有承載架(206)，所述承載架(206)的頂面放置有供電蓄電池本體(3)。

4.根據權利要求2所述的一種移動屏蔽實驗室供電用車載供電系統，其特征在于，所述驅動機構(5)包括電動機(501)，所述箱體(101)的右側內壁固定安裝有電動機(501)，所述電動機(501)的輸出端固定安裝有轉軸(502)，所述轉軸(502)的表面固定套設有蝸桿(503)，所述箱體(101)的左右兩側內壁固定安裝有架體(504)，所述架體(504)的內部轉動安裝有轉動軸(505)，且轉動軸(505)的頂端固定安裝有蝸輪(506)，所述蝸輪(506)和蝸桿(503)呈嚙合安裝設置，所述轉動軸(505)的底端固定安裝有扇葉(6)。

5.根據權利要求2所述的一種移動屏蔽實驗室供電用車載供電系統，其特征在于，

6.根據權利要求3所述的一種移動屏蔽實驗室供電用車載供電系統，其特征在于，所述承載架(206)的前側兩側壁分別與箱體(101)的前后兩側內壁呈貼合設置，并且承載架(206)在箱體(101)的內壁呈滑動安裝設置。

技術總結
本技術公開了一種移動屏蔽實驗室供電用車載供電系統，涉及供電設備技術領域。本技術，包括防護箱，所述防護箱的內部設置有升降機構，所述升降機構活動部的頂面放置有供電蓄電池本體，所述供電蓄電池本體的頂面固定安裝有防護蓋，所述防護箱的內部固定安裝有驅動機構。本技術當供電蓄電池本體在進行供電時，通過驅動機構驅動扇葉轉動，通過扇葉轉動使得空氣流動，使得空氣經供電蓄電池本體的表面然后進入防護箱的內部隨后排出，通過空氣流動進而提高供電蓄電池本體的散熱效率，閑置時，通過升降機構的進而使得能將供電蓄電池本體收納至防護箱的內部，通過防護箱和防護蓋進而使得對供電蓄電池本體進行防護。

技術研發人員：周泓旭,劉濤,韓嘯,黃寶霖
受保護的技術使用者：南京鑫軒電子系統工程有限公司
技術研發日：20240411
技術公布日：2025/4/28
