本技術涉及連接器設計，尤其涉及一種msd連接器及用電系統。

背景技術：

1、手動維修開關(msd)是一種帶熔斷器的高壓連接器，其一般包括相互對插的插頭組件與插座組件，用電系統需要檢修時為了確保操作人員作業安全，通過將msd連接器的插座組件與msd連接器的插頭組件相互分離可以將高壓系統的電源斷開。它可以實現高壓系統的電氣隔離，同時也可以起到短路保護的作用。

2、目前，msd連接器中一般安裝在電池等儲能裝置的箱體上，并且msd連接器上的至少兩個導電件都處于電池箱體的箱內，由于msd連接器中的一個導電件需要與電池箱體內的外部導電件連接，另一個導電件需要與電池箱體外的外部導電件連接，當操作人員需要將導電件與電池箱體外的外部導電件連接時，需要通過連接導線將msd連接器上的導電件連接，然后將導線從電池箱體引出到電池箱體外的外部導電件連接，此外，電池箱體還需預先設計供導線穿出的通孔。從上述的連接過程可知，操作人員需要進行復雜的操作才能實現msd連接器中導電件與電池箱體外的外部導電件的連通，給操作人員帶來十分不便，并大大影響操作人員的作業效率。

3、因此，尋找一種能夠解決上述技術問題的技術方案成為本領域技術人員所研究的重要課題。

技術實現思路

1、本實用新型實施例公開了一種msd連接器及用電系統，用于解決現有msd連接器中的導電件都處于電池箱體的內側，導致操作人員連接操作困難的技術問題。

2、本實用新型實施例提供了一種msd連接器，包括插座組件以及與所述插座組件插接配合的插頭組件；

3、所述插頭組件包括插頭外殼以及設置于所述插頭外殼中的第一導電件；

4、所述插座組件包括基座、設置于所述基座的第一側表面的與所述插頭外殼配合的插座外殼、設置于所述插座外殼中的第二導電件和第三導電件，所述第二導電件和第三導電件的一端用于分別與所述第一導電件連接，以實現插座組件和插座組件的電連接；

5、所述第二導電件和所述第三導電件遠離所述第一導電件的一端分別在所述基座的第一側表面和背離所述第一側表面的一側露出，以分別連接兩個外部導電件。

6、可選地，所述第二導電件包括u型的連接段以及設置于連接段兩端的第一段和第二段，所述第一段設置于所述插座外殼中用于與所述第一導電件可插拔連接，所述連接段與所述第一段彎折以收容于所述基座中，所述第二段與所述連接段彎折以突出于所述基座的第一側表面，所述第二段遠離所述連接段的一端折彎設置有與所述第一側表面平行的平臺段，所述平臺段用于與一外部導電件螺栓連接；

7、所述第三導電件包括彎折連接的第三段和第四段，所述第三段設置于所述插座外殼中用于與所述第一導電件可插拔連接，所述第四段彎折設置于所述第三段遠離所述第一導電件的一端并從所述基座的背離所述第一側表面的一側露出，所述第四段用于與另一外部導電件螺栓連接。

8、可選地，所述插座組件還包括貫穿所述基座并在所述第一側表面突起的安裝座，所述第二段和所述平臺段收容于所述安裝座中，所述安裝座的相對兩側壁設置貫穿的凹槽以放置外部導電件，所述安裝座上還設有一翻轉頂蓋以蓋合所述凹槽。

9、可選地，所述插頭組件包括轉動連接于所述插頭外殼的轉動把手，所述轉動把手的相對兩側均設置有限位弧形槽，所述插頭外殼的相對兩側均設置有沿所述插頭外殼高度方向延伸的升降滑槽，所述轉動把手遠離所述插頭外殼的一端活動設置有鎖定桿；

10、所述插座外殼的相對于兩側均設置有限位滑塊，各個限位滑塊穿過各自對應的升降滑槽后滑動連接于對應的限位弧形槽內，所述翻轉頂蓋的頂面設置有與所述鎖定桿鎖定配合的鎖定通孔；

11、所述插頭組件與所述插座組件對插后，所述轉動把手受驅從豎直方向轉動至水平方向抵持所述安裝座，以使所述插頭組件與所述插座組件連接，并且所述鎖定桿可受驅插入所述鎖定通孔內以限制所述轉動把手轉動。

12、可選地，所述翻轉頂蓋和所述安裝座之間設置一鎖定組件，所述鎖定組件包括與所述翻轉頂蓋連接的第一鎖體和與所述安裝座連接的第二鎖體，第一鎖體和所述第二鎖體卡扣配合以實現所述翻轉頂蓋和所述安裝座的可拆卸連接。

13、可選地，所述鎖定組件還包括形成于所述翻轉頂蓋一側面的容納所述第一鎖體和所述第二鎖體的升降通槽，所述第一鎖體的一端露出所述升降通槽設置一鎖舌，另一端伸入所述升降通槽設置一抵壓凸起，所述第二鎖體形成于所述安裝座的側面與所述抵壓凸起形成干涉配合；

14、所述翻轉頂蓋蓋合于所述凹槽時，按壓所述鎖舌以使得所述抵壓凸起與第二鎖體相互干涉以限制所述翻轉頂蓋轉動；

15、所述翻轉頂蓋需要翻轉露出所述凹槽時，推動所述鎖舌以使得所述第一鎖體發生彈性形變，并拔出所述鎖舌以帶動所述抵壓凸起與所述第二鎖體發生脫離。

16、可選地，所述第二導電件遠離所述第一導電件的一端設置通孔以通過鎖緊螺絲連接一外部導電件，所述第三導電件遠離所述第一導電件的一端設置通孔以通過鎖緊螺絲連接另一外部導電件，兩個鎖緊螺絲貫穿通孔的方向相反。

17、可選地，所述插座組件還包括支撐底板，所述支撐底板卡合于所述基座遠離所述第一側表面的一側，所述支撐底板上開設有貫穿的安裝孔，所述安裝孔對應所述第四段以露出所述第四段；所述支撐底板上還設置有凸出的限位柱，所述限位柱穿過所述安裝座抵持于所述平臺段和所述第二段。

18、可選地，所述插頭外殼與所述插座外殼相接觸的位置設置有防水膠圈；所述插頭外殼與所述插座外殼均為絕緣塑膠件。

19、本實用新型實施例提供了一種用電系統，包括上述的msd連接器。

20、從以上技術方案可以看出，本實用新型實施例具有以下優點：

21、本實施例中，msd連接器的第二導電件和第三導電件的一端分別與所述第一導電件連接時，則可以實現插座組件和插頭組件的電連接，從而使msd連接器正常工作。另外，由于第二導電件和第三導電件遠離第一導電件的一端分別在基座的第一側表面和背離第一側表面的一側露出，從而實現第二導電件與第三導電件分別連接兩個外部導電件。當msd連接器安裝在電池儲能裝置的箱體上時，第三導電件處于電池箱體的內側并可以與電池箱體內的外部導電件進行電連接，第二導電件處于電池箱體外側并可以與電池箱體外的外部表導電件進行電連接。通過上述設計，操作人員可以直接將位于電池箱體外的第二導電件與電池箱體外的外部導電件直接導電連接，操作人員無需任何連接導線接線操作，大大簡化了操作人員的操作過程，有效地提升了操作人員的作業效率。

技術特征：

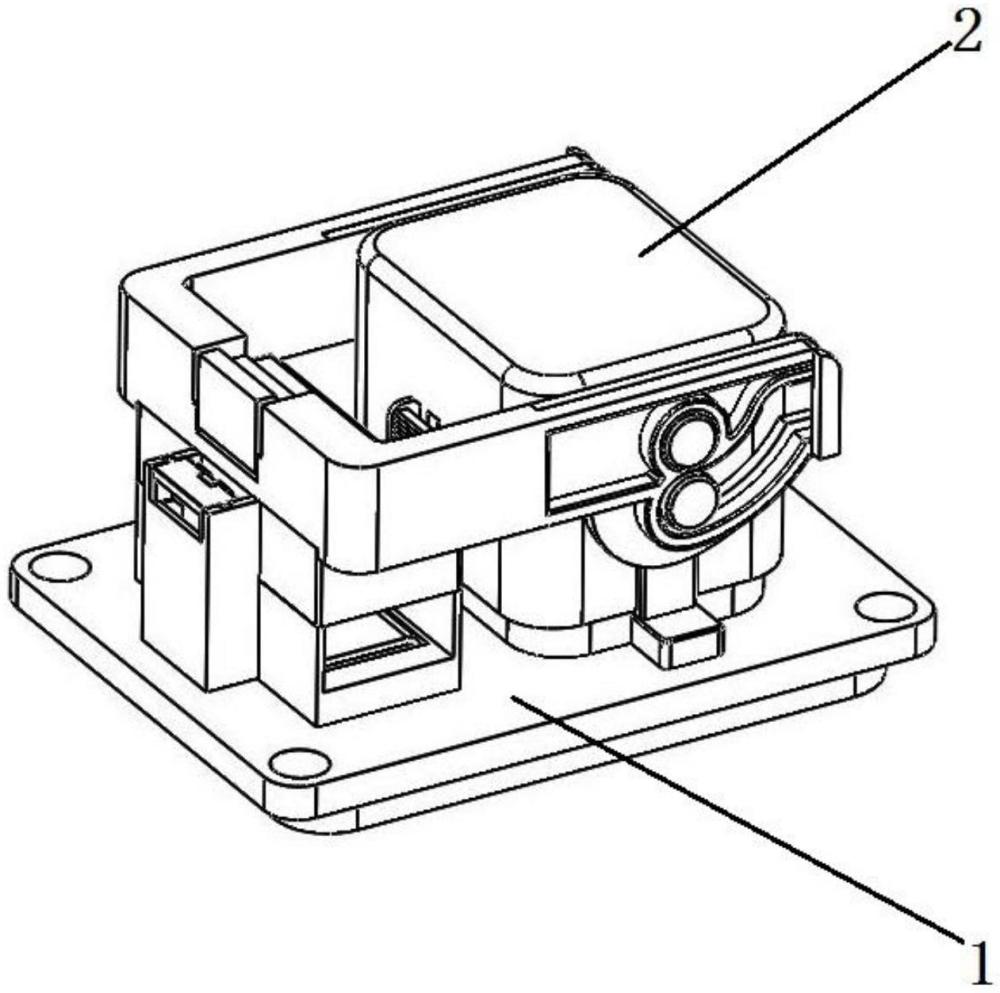

1.一種msd連接器，其特征在于，包括插座組件(1)以及與所述插座組件(1)插接配合的插頭組件(2)；

2.根據權利要求1所述的msd連接器，其特征在于，所述第二導電件(110)包括u型的連接段(1101)以及設置于連接段(1101)兩端的第一段(1102)和第二段(1103)，所述第一段(1102)設置于所述插座外殼(101)中用于與所述第一導電件(206)可插拔連接，所述連接段(1101)與所述第一段(1102)彎折以收容于所述基座(109)中，所述第二段(1103)與所述連接段(1101)彎折以突出于所述基座(109)的第一側表面，所述第二段(1103)遠離所述連接段(1101)的一端折彎設置有與所述第一側表面平行的平臺段(1104)，所述平臺段(1104)用于與一外部導電件螺栓連接；

3.根據權利要求2所述的msd連接器，其特征在于，所述插座組件(1)還包括貫穿所述基座(109)并在所述第一側表面突起的安裝座(114)，所述第二段(1103)和所述平臺段(1104)收容于所述安裝座(114)中，所述安裝座(114)的相對兩側壁設置貫穿的凹槽(115)以放置外部導電件，所述安裝座(114)上還設有一翻轉頂蓋(103)以蓋合所述凹槽(115)。

4.根據權利要求3所述的msd連接器，其特征在于，所述插頭組件(2)包括轉動連接于所述插頭外殼(201)的轉動把手(202)，所述轉動把手(202)的相對兩側均設置有限位弧形槽(204)，所述插頭外殼(201)的相對兩側均設置有沿所述插頭外殼(201)高度方向延伸的升降滑槽(203)，所述轉動把手(202)遠離所述插頭外殼(201)的一端活動設置有鎖定桿(205)；

5.根據權利要求3所述的msd連接器，其特征在于，所述翻轉頂蓋(103)和所述安裝座(114)之間設置一鎖定組件，所述鎖定組件包括與所述翻轉頂蓋(103)連接的第一鎖體(112)和與所述安裝座(114)連接的第二鎖體(108)，第一鎖體(112)和所述第二鎖體(108)卡扣配合以實現所述翻轉頂蓋(103)和所述安裝座(114)的可拆卸連接。

6.根據權利要求5所述的msd連接器，其特征在于，所述鎖定組件還包括形成于所述翻轉頂蓋(103)一側面的容納所述第一鎖體(112)和所述第二鎖體(108)的升降通槽(104)，所述第一鎖體(112)的一端露出所述升降通槽(104)設置一鎖舌(105)，另一端伸入所述升降通槽(104)設置一抵壓凸起(113)，所述第二鎖體(108)形成于所述安裝座(114)的側面與所述抵壓凸起(113)形成干涉配合；

7.根據權利要求1所述的msd連接器，其特征在于，所述第二導電件(110)遠離所述第一導電件(206)的一端設置通孔以通過鎖緊螺絲連接一外部導電件，所述第三導電件(111)遠離所述第一導電件(206)的一端設置通孔以通過鎖緊螺絲連接另一外部導電件，兩個鎖緊螺絲貫穿通孔的方向相反。

8.根據權利要求3所述的msd連接器，其特征在于，所述插座組件(1)還包括支撐底板(107)，所述支撐底板(107)卡合于所述基座(109)遠離所述第一側表面的一側，所述支撐底板(107)上開設有貫穿的安裝孔(117)，所述安裝孔(117)對應所述第四段(1112)以露出所述第四段(1112)；所述支撐底板(107)上還設置有凸出的限位柱(116)，所述限位柱(116)穿過所述安裝座(114)抵持于所述平臺段(1104)和所述第二段(1103)。

9.根據權利要求1所述的msd連接器，其特征在于，所述插頭外殼(201)與所述插座外殼(101)相接觸的位置設置有防水膠圈；所述插頭外殼(201)與所述插座外殼(101)均為絕緣塑膠件。

10.一種用電系統，其特征在于，包括如權利要求1至9任一項所述的msd連接器。

技術總結
本技術公開一種MSD連接器及用電系統，用于解決現有MSD連接器中的導電件都處于電池箱體的內側，導致操作人員連接操作困難的技術問題。本技術中的MSD連接器，包括插座組件以及與插座組件插接配合的插頭組件；插頭組件包括插頭外殼以及設置于插頭外殼中的第一導電件；插座組件包括基座、設置于基座的第一側表面的與插頭外殼配合的插座外殼、設置于插座外殼中的第二導電件和第三導電件，第二導電件和第三導電件的一端用于分別與第一導電件連接，以實現插座組件和插座組件的電連接；第二導電件和第三導電件遠離第一導電件的一端分別在基座的第一側表面和背離第一側表面的一側露出，以分別連接兩個外部導電件。

技術研發人員：王圩,李永康
受保護的技術使用者：江蘇正力新能電池技術股份有限公司
技術研發日：20240328
技術公布日：2025/4/28
