本技術涉及鋰電池，具體是一種含有參比極柱結構的鋰電池殼體。

背景技術：

1、鋰電池作為一種高效的能量存儲系統，在眾多領域得到廣泛應用，包括移動通信、電動汽車、便攜式電子設備等。隨著技術的發展和應用需求的增加，對鋰電池的性能要求也在不斷提高，尤其是在容量、穩定性和安全性方面。為了滿足這些要求，電池設計和材料的創新變得尤為重要。傳統的鋰電池通常包含正極、負極、電解液和隔膜。在這些組件中，電池殼體不僅用于封裝和保護內部元件，還起到電氣絕緣和熱管理的作用。然而，傳統電池設計通常沒有直接集成用于監測和調控電池狀態的功能，這限制了對電池性能的精確控制和實時監測。

2、為了提高鋰電池的性能和安全性，開發了含有參比極柱結構的鋰電池殼體。這種設計在電池殼體中集成了參比電極，使得可以直接在電池內部測量電極電位。參比極柱結構允許更為準確地監測電池的工作狀態，如電池的充電和放電過程，以及電池內部的化學反應狀態。

3、現有技術中，已存在有如專利號為cn211700344u的一種含有參比極柱結構的鋰電池蓋板，該種含有參比極柱結構的鋰電池蓋板包括一個與蓋板本體密封且絕緣連接的電極柱，該電極柱內部設有注液孔，這樣的設計雖然具有能夠有效監測電池的正負極電壓值，以及參比電極與負極之間的電壓值，并及時判斷電芯內部是否發生析鋰等異常情況的優點，但是該種結構在實際使用過程中，仍需要先獨立的在電池殼體上安裝電池蓋板，再在蓋板上另設參比電極結構，這就導致參比電極結構與電池殼體之間的集成程度較低，不利于鋰電池的制造效率，且安全程度也不夠高，對此，本實用新型提供一種含有參比極柱結構的鋰電池殼體來解決上述技術問題。

技術實現思路

1、本實用新型實施例的目的在于提供一種含有參比極柱結構的鋰電池殼體，旨在解決背景技術中提到的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種含有參比極柱結構的鋰電池殼體，包括鋰電池殼體，所述鋰電池殼體的表面設置有正極柱，所述鋰電池殼體的表面開設有安裝孔，且安裝孔的內部設置有參比極柱結構；

4、所述參比極柱結構包括絕緣密封圈、電極柱和電極端子，且絕緣密封圈設置在安裝孔的內部，電極柱設置在絕緣密封圈內部，電極端子設置在電極柱內部。

5、進一步的，所述電極柱為一體式結構，且電極柱的上部直徑大于下部直徑。

6、進一步的，所述電極柱的內側設置有嵌合槽口或嵌合凸起。

7、進一步的，所述電極柱與絕緣密封圈的底部接觸面為平面，且電極柱、絕緣密封圈、電極端子和安裝孔均在同一軸線上。

8、進一步的，所述電極柱與鋰電池殼體之間通過壓接或鉚接的方式固定連接。

9、進一步的，所述電極端子與電極柱之間通過焊接的方式固定連接。

10、進一步的，所述電極柱和電極端子為銅合金或者鋁合金或者不銹鋼材質的構件。

11、本實用新型提供的一種含有參比極柱結構的鋰電池殼體，具有以下有益效果：

12、通過在鋰電池殼體上開設安裝孔，并在安裝孔的內部安裝有參比極柱結構，可使參比極柱結構與鋰電池殼體形成一體化結構，使鋰電池殼體不僅充當負極，并且能夠更有效地監測和評估電池內部的電壓狀態，進而簡化了電池蓋板的結構，提高了制造效率，同時還降低了組裝過程的復雜度和成本，另外，新增的參比極柱結構對電池各極之間電位的監測更為精確，能夠及時反映電池狀態，有助于優化充電策略，防止過充和不平衡充電，且精確的電位監測與可靠的結構設計相結合，可有效預防電池析鋰等風險，顯著提升電池使用過程中的安全性。

技術特征：

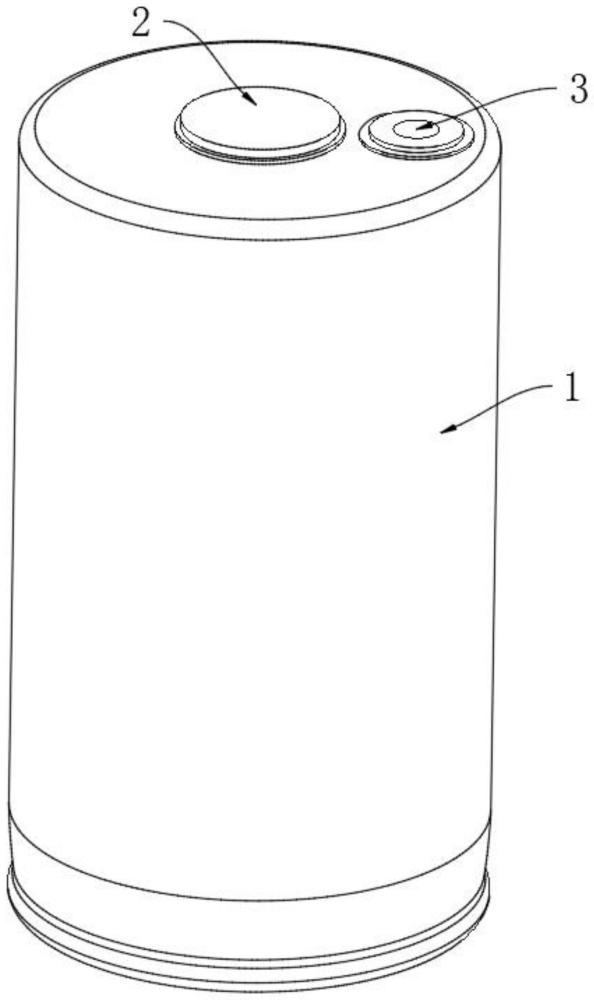

1.一種含有參比極柱結構的鋰電池殼體，包括鋰電池殼體(1)，其特征在于，所述鋰電池殼體(1)的表面設置有正極柱(2)，所述鋰電池殼體(1)的表面開設有安裝孔(4)，且安裝孔(4)的內部設置有參比極柱結構(3)；

2.根據權利要求1所述的一種含有參比極柱結構的鋰電池殼體，其特征在于，所述電極柱(32)為一體式結構，且電極柱(32)的上部直徑大于下部直徑。

3.根據權利要求1所述的一種含有參比極柱結構的鋰電池殼體，其特征在于，所述電極柱(32)的內側設置有嵌合槽口或嵌合凸起。

4.根據權利要求1所述的一種含有參比極柱結構的鋰電池殼體，其特征在于，所述電極柱(32)與絕緣密封圈(33)的底部接觸面為平面，且電極柱(32)、絕緣密封圈(33)、電極端子(31)和安裝孔(4)均在同一軸線上。

5.根據權利要求1所述的一種含有參比極柱結構的鋰電池殼體，其特征在于，所述電極柱(32)與鋰電池殼體(1)之間通過壓接或鉚接的方式固定連接。

6.根據權利要求1所述的一種含有參比極柱結構的鋰電池殼體，其特征在于，所述電極端子(31)與電極柱(32)之間通過焊接的方式固定連接。

7.根據權利要求1所述的一種含有參比極柱結構的鋰電池殼體，其特征在于，所述電極柱(32)和電極端子(31)為銅合金或者鋁合金或者不銹鋼材質的構件。

技術總結
本技術適用于鋰電池技術領域，尤其涉及一種含有參比極柱結構的鋰電池殼體，包括鋰電池殼體，所述鋰電池殼體的表面設置有正極柱，所述鋰電池殼體的表面開設有安裝孔，且安裝孔的內部設置有參比極柱結構。本技術通過在鋰電池殼體上開設安裝孔，并在安裝孔的內部安裝有參比極柱結構，可使參比極柱結構與鋰電池殼體形成一體化結構，使鋰電池殼體不僅充當負極，并且能夠更有效地監測和評估電池內部的電壓狀態，進而簡化了電池蓋板的結構，提高了制造效率，同時還降低了組裝過程的復雜度和成本。

技術研發人員：李麗娟,徐敏,李毅,朱振東
受保護的技術使用者：安徽國軒新能源汽車科技有限公司
技術研發日：20240402
技術公布日：2025/4/28
