本技術涉及電氣設備，尤其涉及一種滅弧機構及斷路器。

背景技術：

1、斷路器是電力機構中重要的開關設備，能夠開合、承載和開斷回路中的電流。斷路器在分閘時，動觸頭和靜觸頭之間會產生電弧。通常將動觸頭和靜觸頭之間產生的電弧轉移至斷路器的滅弧機構，再在滅弧機構內對電弧進行熄滅。

2、現有技術中，由于斷路器的體積一般較小，而殼體內的零部件又比較多，在將滅弧機構安裝于斷路器的殼體內時，不僅耗時較多，還容易出現裝錯的問題。

技術實現思路

1、本技術提供一種滅弧機構及斷路器，提高了滅弧機構的安裝效率。

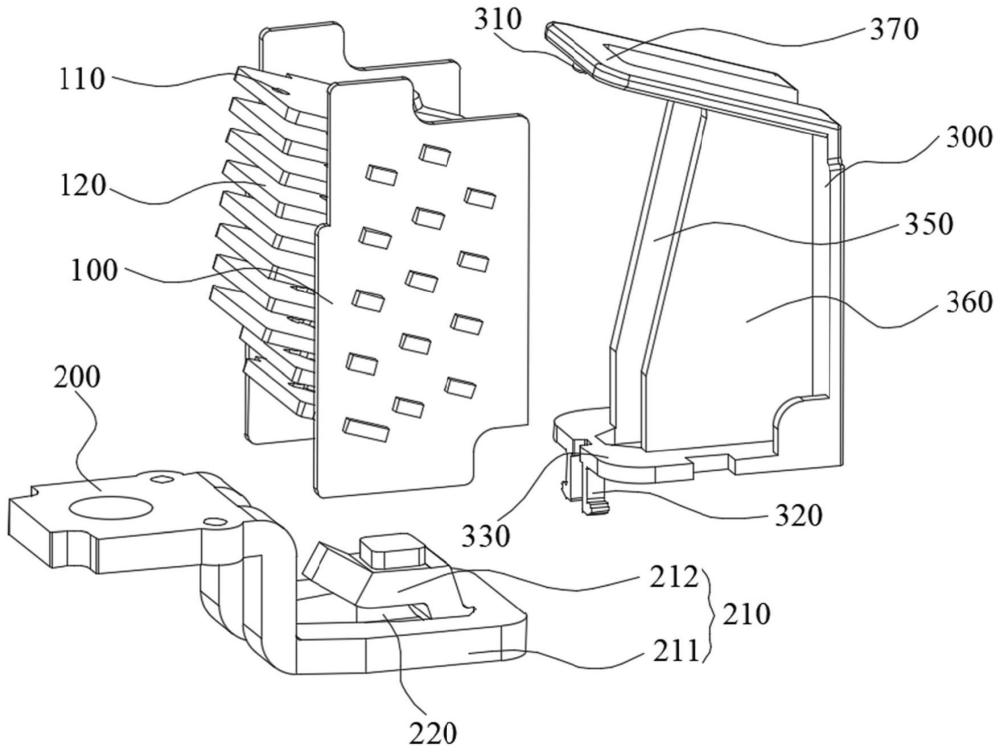

2、第一方面，本技術提供一種滅弧機構，包括：滅弧室、靜觸頭以及滅弧罩。滅弧室設有第一連接結構。靜觸頭包括安裝部，安裝部至少部分位于滅弧室內，安裝部用于設置靜觸點，安裝部還設有第二連接結構。滅弧罩至少部分設于滅弧室內，滅弧罩設有第三連接結構和第四連接結構。第一連接結構與第三連接結構相配合，第二連接結構與第四連接結構相配合，以使滅弧室、靜觸頭和滅弧罩組裝為一個整體。

3、通過上述方案，滅弧室設有第一連接結構，滅弧罩設有第三連接結構，第一連接結構與第三連接結構相配合時，也即是，第一連接結構與第三連接結構相連接時，滅弧室與滅弧罩可以組成一個模塊，靜觸頭包括安裝部，安裝部設有第二連接結構，滅弧罩還設有第四連接結構，第二連接結構與第四連接結構相配合時，也即是，第二連接結構與第四連接結構相連接時，滅弧罩與靜觸頭可以組成一個模塊，當第一連接結構與第三連接結構相配合，同時第二連接結構與第四連接結構相配合時，也即是，當第一連接結構與第三連接結構相連接，同時第二連接結構與第四連接結構相連接時，滅弧室、滅弧罩以及靜觸頭之間可以組裝為一個整體。在滅弧室與滅弧罩組成一個模塊，且滅弧罩與靜觸頭組成一個模塊的情況下，滅弧室、滅弧罩以及靜觸頭可以組裝為一個整體。如此，在組裝斷路器時，滅弧室、滅弧罩和靜觸頭可以先組裝為一個整體，然后該整體再一并置入斷路器的殼體內，實現滅弧室、滅弧罩和靜觸頭在殼體內的安裝，而不需要滅弧室、滅弧罩以及靜觸頭逐一向空間狹小的殼體進行安裝。這樣，簡化了斷路器的組裝步驟，一方面，可以減小組裝斷路器時出錯的概率，另一方面，還可以節約斷路器組裝時的時間成本，提高了生產效率。

4、在一種可能的設計中，滅弧室包括滅弧柵片，第一連接結構為滅弧柵片上設置的凹槽，第三連接結構為滅弧罩上設置的凸起，凸起至少部分嵌入凹槽。或者，第一連接結構為滅弧柵片上設置的凸起，第三連接結構為滅弧罩上設置的凹槽，凸起至少部分嵌入凹槽。

5、通過上述方案，第一連接結構與第三連接結構相配合，凸起可以部分或完全嵌入凹槽內，此時，滅弧室與滅弧罩之間的相對位置固定，也即是，此時滅弧室與滅弧罩組成一個模塊。利用凸起與凹槽的配合，不僅可以使滅弧室與滅弧罩組成一個模塊，并且還可以對滅弧室與滅弧罩的相對位移進行限位，減小了滅弧罩在滅弧室內發生晃動的可能性，增加了滅弧罩輔助滅弧時的穩定性。

6、在一種可能的設計中，滅弧室包括滅弧柵片，第一連接結構為滅弧柵片上設置的卡槽，第三連接結構為彈片結構，彈片結構的一端與滅弧罩連接，彈片結構的另一端設有卡扣，卡扣與卡槽相扣合。

7、通過上述方案，第三連接結構被配置為滅弧罩上設置的彈片結構，在彈片結構上的卡扣與滅弧柵片上的卡槽相扣合時，即可實現滅弧罩與滅弧室的組裝。實現滅弧罩與滅弧室組裝的結構簡單，操作便捷性高。由于彈片結構具有韌性可以發生形變，當第三連接結構與第一連接結構相配合時，就可以提高滅弧室與滅弧罩之間的連接緊密性，從而減小了滅弧罩在滅弧室內發生晃動的可能性，增加了滅弧罩輔助滅弧時的穩定性。

8、在一種可能的設計中，安裝部包括第一安裝板，滅弧罩包括卡鉤，第二連接結構為第一安裝板，第四連接結構為卡鉤。

9、通過上述方案，第二連接結構被配置為第一安裝板，第四連接結構被配置為卡鉤，當卡鉤的鉤彎部鉤住第一安裝板時，第二連接結構與第四連接結構相配合，使靜觸頭與滅弧罩組成一個整體。并且，卡鉤結構具有強度高，易安裝以及易拆卸的優點，這樣就可以減小滅弧罩的安裝難度，提高了滅弧機構的安裝效率。

10、在一種可能的設計中，滅弧室包括滅弧柵片，滅弧罩包括第一板，第一板位于滅弧柵片與第一安裝板之間，卡鉤設于第一板朝向第一安裝板的一側。

11、通過上述方案，第一板位于滅弧柵片與第一安裝板之間，使得滅弧罩的底板位于滅弧室與靜觸頭之間，這樣，在將滅弧室、滅弧罩以及靜觸頭進行組裝時，滅弧室與靜觸頭就可以對滅弧罩起到限位作用，減小了滅弧罩在滅弧室內發生晃動的可能性，增加了滅弧罩輔助滅弧時的穩定性。卡鉤設于第一板朝向第一安裝板的一側時，卡鉤就可以穿過第一安裝板上設置的通孔，從而鉤住第一安裝板，完成靜觸頭與滅弧罩的組裝。

12、在一種可能的設計中，卡鉤與第一安裝板背向靜觸點的一側相鉤。或者，第一安裝板設有第一鉤槽，卡鉤至少部分伸入第一鉤槽內，且與第一鉤槽的槽壁相鉤。

13、通過上述方案，卡鉤與第一安裝板背向靜觸點的一側相鉤，不僅可以將滅弧罩安裝于靜觸頭上，還可以利用第一安裝板對卡鉤進行限位，從而對滅弧罩進行限位，設置第一鉤槽，可以增加滅弧罩安裝于靜觸頭上時，滅弧罩的穩定性，并且設置第一鉤槽，也可對滅弧罩起到一定的導向作用，減少了滅弧罩安裝的困難性，提高了斷路器的安裝效率。

14、在一種可能的設計中，安裝部還包括第二安裝板，第二安裝板彎折設置，第二安裝板的一端與第一安裝板連接，第二安裝板背向第一安裝板的一側用于設置靜觸點。第二安裝板的預設部位與第一安裝板之間具有空隙，預設部位是第二安裝板中除與第一安裝板相連接的部分之外的其余部位。滅弧罩還設有限位塊，限位塊至少部分位于空隙內。

15、通過上述方案，第二安裝板彎折設置，且第二安裝板的一端與第一安裝板連接，從而使第二安裝板的預設部位與第一安裝板之間產生空隙。當滅弧罩安裝于靜觸頭上時，滅弧罩設有的限位塊可以位于空隙內，這樣，當滅弧罩安裝于靜觸頭上時，限位塊與空隙之間產生相互作用，使得靜觸頭對滅弧罩起到限位作用，從而可以減小滅弧罩在滅弧室內發生晃動的可能性，增加了滅弧罩輔助滅弧時的穩定性。

16、在一種可能的設計中，限位塊設于第一板背向第一安裝板的一側，或者，滅弧罩還包括第一立板，第一立板的一側與第一板連接，限位塊設于第一立板。

17、通過上述方案，限位塊可以設置于第一板背向第一安裝板的一側，限位塊也可以設置于第一立板與第一板的連接處。本技術不對限位塊的設置位置進行限定，只需要當滅弧罩安裝于靜觸頭上時，限位塊可以位于空隙內即可。限位塊的設置位置可以根據實際的制造需求與使用需求進行選擇。

18、在一種可能的設計中，滅弧柵片包括間隔設置的第一分段和第二分段，滅弧罩還包括第二立板，第二立板的一側與第一安裝板連接，第一立板和第二立板位于第一分段和第二分段之間，第一立板與多個滅弧柵片的第一分段相抵，第二立板與多個滅弧柵片的第二分段相抵。

19、通過上述方案，滅弧罩設有第一立板與第二立板，當滅弧罩安裝于滅弧室上時，第一立板與多個滅弧柵片的第一分段相抵，第二立板與多個滅弧柵片的第二分段相抵。這樣，可以增加滅弧罩安裝于滅弧室上時的穩定性，通過多個第一分段去支撐第一立板，通過多個第二分段去支撐第二立板，也可以對滅弧罩進行一定的限位，從而可以減小滅弧罩在滅弧室內發生晃動的可能性，增加了滅弧罩輔助滅弧時的穩定性。

20、第二方面，本技術提供一種斷路器，斷路器包括殼體以及上述第一方面中的滅弧機構，滅弧機構設于殼體內。

21、通過上述方案，本技術提供的斷路器，通過將滅弧室、滅弧罩以及靜觸頭之間組裝為滅弧機構。在組裝斷路器時，就不需要再將滅弧室、滅弧罩以及靜觸頭分別進行安裝，這樣，就簡化了斷路器的組裝步驟，一方面，減小了組裝斷路器時出錯的概率，另一方面，將滅弧室、滅弧罩以及靜觸頭之間組裝為一個整體后再裝入斷路器內，還可以節約斷路器安裝時的時間成本，提高了生產效率。

22、上述第二方面中所提供的斷路器，其有益效果可以參見上述第一方面和第一方面的各可能的實施方式所帶來的有益效果，在此不再贅述。
