本申請涉及儲能，特別是涉及導軌結構、儲能箱體及儲能裝置。

背景技術：

1、儲能集裝箱或儲能柜是將電池簇、控制器、冷卻設備等裝配在一起，利用電池簇對電能進行存儲的儲能裝置。

2、儲能裝置中組成電池簇的各電池包通常采取插裝方式實現安裝，電池包需要固定在箱體的不同隔層上。由于儲能裝置各隔層空間狹小，不便于操作，常規儲能裝置中，電池包的固定基本上采取第一端螺栓固定，第二端不固定的方式。這種固定方式，在運輸過程中，電池包因顛簸而容易偏移，其內部元器件容易損傷，電池包存在電氣安全和起火等安全隱患。

技術實現思路

1、基于此，有必要針對儲能裝置因電池包的安裝不可靠，導致電池包存在安全隱患的問題，提供一種導軌結構、儲能箱體及儲能裝置。

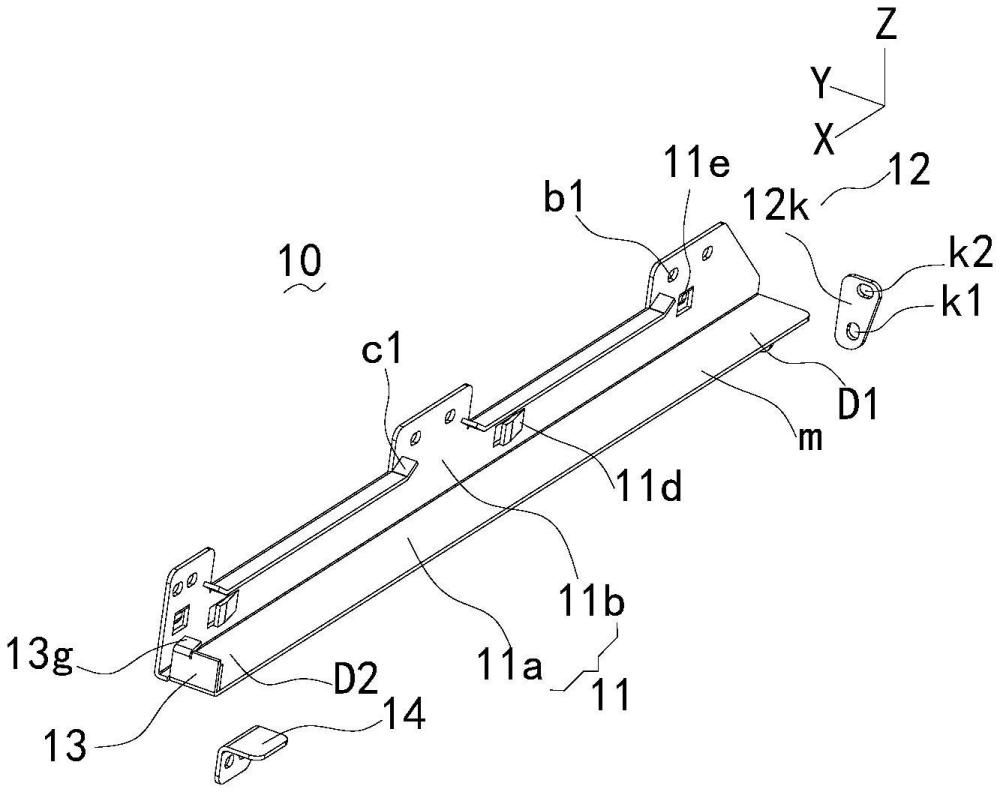

2、一種導軌結構，包括：

3、支撐軌，包括在其縱向上相背設置的第一端和第二端，所述第一端配置為允許電池包沿所述縱向插入支撐在所述支撐軌上；

4、鎖緊件，相對所述第一端具有裝配狀態和鎖止狀態，所述鎖緊件處于所述裝配狀態時，允許電池包自所述第一端插入，所述鎖緊件處于所述鎖止狀態時，與位于所述支撐軌的電池包固定連接；及

5、限位件，設置于所述第二端，所述限位件包括限位面和插接配合結構；所述限位面面向所述第一端設置，用于與位于所述支撐軌的電池包相抵；所述插接配合結構用于沿所述縱向與位于所述支撐軌的電池包相插接。

6、在一些實施例中，所述限位面上設置有緩沖層。

7、在一些實施例中，所述支撐軌包括相交設置的支撐板和邊板，兩者均沿所述縱向延伸設置，且所述邊板立設于所述支撐板在所述導軌結構的橫向上的一端；所述支撐板鄰近所述邊板的表面為用于支撐電池包的支撐面。

8、在一些實施例中，所述邊板包括加強折邊，所述加強折邊沿所述橫向朝向所述支撐板所在一側彎折設置，所述加強折邊與所述支撐面間隔形成有插裝空間。

9、在一些實施例中，所述加強折邊包括導引斜邊，所述導引斜邊設于所述加強折邊靠近所述第一端的端部，沿朝向所述第一端的方向，所述導引斜邊和所述支撐面之間的間距逐漸增大。

10、在一些實施例中，所述導軌結構包括緩沖彈扣，所述緩沖彈扣突出設置于所述邊板靠近所述支撐板的橫向一側，所述緩沖彈扣能夠在所述橫向上彈性形變。

11、在一些實施例中，所述導軌結構包括插接彈扣，所述插接彈扣突出設置于所述邊板的橫向另一側，所述插接彈扣具有連接所述邊板的根部和自所述根部向下延伸的插接部，所述插接部突出設置于所述邊板背離所述支撐面的一側表面；且沿自上而下的方向，所述插接部與所述邊板的距離遞增。

12、在一些實施例中，所述邊板上設置有用于將所述導軌結構安裝于外部結構的安裝部；

13、所述支撐軌還包括支撐架，所述支撐架設置在所述支撐板的底部，所述支撐架用于固定連接外部結構；

14、所述鎖緊件包括鎖緊板，所述鎖緊板的一端與所述支撐架可拆卸連接，另一端用于與位于所述支撐板的電池包固定連接。

15、一種儲能箱體，包括：

16、箱本體，所述箱本體內設置有安裝架；

17、豎向間隔設置的多層導軌層，每層所述導軌層包括多個如上述實施例中所述的導軌結構，各所述導軌結構安裝于所述安裝架；每層所述導軌層的所述導軌結構間隔布置于同一水平面；

18、相鄰所述導軌層之間形成有用于插裝電池包的電池安裝空間。

19、一種儲能裝置，包括：

20、如上述實施例中的儲能箱體；及

21、電池包，各所述電池安裝空間內插裝有所述電池包；

22、其中，所述電池包的縱向一端與所述導軌結構的限位面相抵，且具有與所述導軌結構的插接配合結構插接的型腔孔，所述電池包的縱向另一端與所述導軌結構的鎖緊件固定連接。

23、上述導軌結構、儲能箱體及儲能裝置，當電池包在支撐軌上插裝到位，限位件的限位面與鎖緊件配合可對電池包在前后方向上進行限位，同時限位件的插接配合結構可對電池包的后端進行橫向和豎向上的限位。相比相關技術中，僅對電池包前端進行鎖緊的方案而言，本申請實施例的方案還利用限位面和插接配合結構對電池包的后端在縱向、橫向和豎向進行限位，電池包安裝更可靠，電池包運輸過程更加安全，降低了電池包的安全隱患。

技術特征：

1.一種導軌結構，其特征在于，包括：

2.根據權利要求1所述的導軌結構，其特征在于，所述限位面(13f)上設置有緩沖層(13h)。

3.根據權利要求1或2任一項所述的導軌結構，其特征在于，所述支撐軌(11)包括相交設置的支撐板(11a)和邊板(11b)，兩者均沿所述縱向延伸設置，且所述邊板(11b)立設于所述支撐板(11a)橫向上的一端；

4.根據權利要求3所述的導軌結構，其特征在于，所述邊板(11b)包括加強折邊(11c)，所述加強折邊(11c)沿所述橫向朝向所述支撐板(11a)所在一側彎折設置，所述加強折邊(11c)與所述支撐面(m)間隔形成有插裝空間(k)。

5.根據權利要求4所述的導軌結構，其特征在于，所述加強折邊(11c)包括導引斜邊(c1)，所述導引斜邊(c1)設于所述加強折邊(11c)靠近所述第一端(d1)的端部；

6.根據權利要求3所述的導軌結構，其特征在于，所述導軌結構包括緩沖彈扣(11d)，所述緩沖彈扣(11d)突出設置于所述邊板(11b)靠近所述支撐板(11a)的橫向一側，所述緩沖彈扣(11d)能夠在所述橫向上彈性形變。

7.根據權利要求3所述的導軌結構，其特征在于，所述導軌結構包括插接彈扣(11e)，所述插接彈扣(11e)突出設置于所述邊板(11b)的橫向另一側，所述插接彈扣(11e)具有連接所述邊板(11b)的根部和自所述根部向下延伸的插接部(e1)，所述插接部(e1)突出設置于所述邊板(11b)背離所述支撐面(m)的一側表面；且沿自上而下的方向，所述插接部(e1)與所述邊板(11b)的距離遞增。

8.根據權利要求3所述的導軌結構，其特征在于，所述邊板(11b)上設置有用于將所述導軌結構安裝于外部結構的安裝部(b1)；

9.一種儲能箱體，其特征在于，包括：

10.一種儲能裝置，其特征在于，包括：

技術總結
本申請涉及一種導軌結構、儲能箱體及儲能裝置，導軌結構包括支撐軌、鎖緊件和限位件，支撐軌包括在其縱向上相背設置的第一端和第二端，第一端配置為允許電池包沿該縱向插入并支撐在支撐軌上。鎖緊件相對第一端具有裝配狀態和鎖止狀態，鎖緊件處于裝配狀態時，允許電池包自第一端插入，鎖緊件處于鎖止狀態時，與位于支撐軌的電池包固定連接。限位件設置于第二端，包括限位面和插接配合結構，限位面面向第一端設置，用于與電池包相抵。插接配合結構用于沿縱向與電池包相插接。本申請不僅對電池包前端鎖緊，還利用限位面和插接配合結構對電池包的后端在縱向、橫向和豎向進行限位，電池包安裝更可靠，降低了電池包在運輸中存在的安全隱患。

技術研發人員：王鵬飛,陳成
受保護的技術使用者：上海蘭鈞新能源科技有限公司
技術研發日：20240418
技術公布日：2025/4/28
