【】本發明屬于礦用高處作業設備，具體涉及一種礦用連接式爬梯。

背景技術

0、
背景技術：

1、在礦山、建筑等高空作業場景中，傳統組裝式爬梯作為保障人員上下通行的關鍵設施，但是其組裝效率極為低下。梯節之間的對齊連接工作難度較大，完全依賴操作者的個人經驗來完成。在礦山井下等昏暗環境中，光線不足使得操作人員難以清晰辨別梯節的連接部位，大大增加了對齊的難度；而在建筑施工現場一些狹窄空間里，受限的操作空間又進一步阻礙了操作人員的動作施展。據實際作業時間統計分析，在這類環境下，僅僅用于調整梯節對齊的耗時就占據了整體組裝作業時間的40％以上，嚴重拖慢了工程進度，降低了施工效率。而且組裝式爬梯的長度較為單一和固定，不能適用于更多作業高度的應用場景。

技術實現思路

0、
技術實現要素：

1、本發明的目的是提供一種礦用連接式爬梯，以解決現有傳統連接式爬梯連接組裝效率低的問題。

2、本發明采用以下技術方案：一種礦用連接式爬梯，包括多個h形梯子單元，每個梯子單元包括橫桿及通過橫桿連接的兩個縱桿，多個梯子單元的縱桿之間通過連接套管連接以串聯形成不同長度的梯子；

3、覆蓋每個連接套管的整個內壁設置有導磁層，連接套管的外壁上向其中心的方向開設有通孔；

4、每個縱桿的兩端均為柱狀對接段，對接段的端面中心處同軸嵌設有環形磁鐵；環形磁鐵與導磁層用于相互吸附、以導引縱桿與連接套管的同軸安裝；

5、還包括一插銷，用于插入通孔，以頂住位于連接套管內的兩根縱桿，實現對兩個梯子單元的軸向限位。

6、進一步的，對接段的外壁面上沿其軸向方向、且關于其中心對稱設置有兩個導向槽；每個連接套管的內壁沿其軸向方向均向中心凸起設置有兩列凸起筋，凸起筋用于與對應位置的導向槽嵌合，防止縱桿與連接套管之間發生轉動。

7、進一步的，導向槽呈倒v型結構，凸起筋為與導向槽形狀相匹配的正v形。

8、進一步的，插銷包括頂板，頂板通過螺桿連接手柄，通孔在靠近連接套管內壁的一端設置有沉孔，插銷的頂板和螺桿用于預裝在沉孔和通孔中。

9、進一步的，頂板為矩形，且其較長的一邊沿連接套管的軸向方向布置，以保證頂板向內推進式，可以同時頂住位于連接套管內的兩個縱桿。

10、進一步的，連接套管的通孔的軸線與連接套管的軸線方向的夾角為75°。

11、進一步的，梯子單元的縱桿長度設計為多種不同尺寸。

12、本發明采用的第二種技術方案，一種礦用連接式爬梯的組裝方法，基于權利要求一種礦用連接式爬梯，包括以下內容：

13、將插銷向外旋出，使頂板置于沉孔中；

14、將預組裝的相鄰兩個梯子單元的對接段插入連接套管的兩端；

15、當對接段靠近連接套管時，環形磁鐵與導磁層產生吸附力，拉動梯子單元自動靠近；導向槽與凸起筋接觸后，引導梯節旋轉至正確角度；

16、將插銷向內旋緊，使得頂板同時頂住位于連接套管內的兩個縱桿，即完成了相鄰兩節梯子單元的組裝。

17、本發明的有益效果是：本發明通過設置環形磁鐵和導磁層，實現對接端與連接套管的磁吸導向，磁吸耦合使多段的梯子單元在約30cm的距離內自動吸附對位，較傳統手動調整方式節省70％時間，實現梯節盲操作精準對位，降低對作業人員技能的依賴；同時，通過倒v型導向槽與凸起筋的配合，可自動糾正±5°的角度偏差，避免因對位不準導致的局部應力集中，大大提高了連接式爬梯的組裝效率。同時，通過將梯子單元的縱桿長度設計為多種不同尺寸，可根據作業地點的高度自由組裝出不同高度的梯子，既方便又快捷，能夠很好地滿足不同高處作業場景的需求。

技術特征：

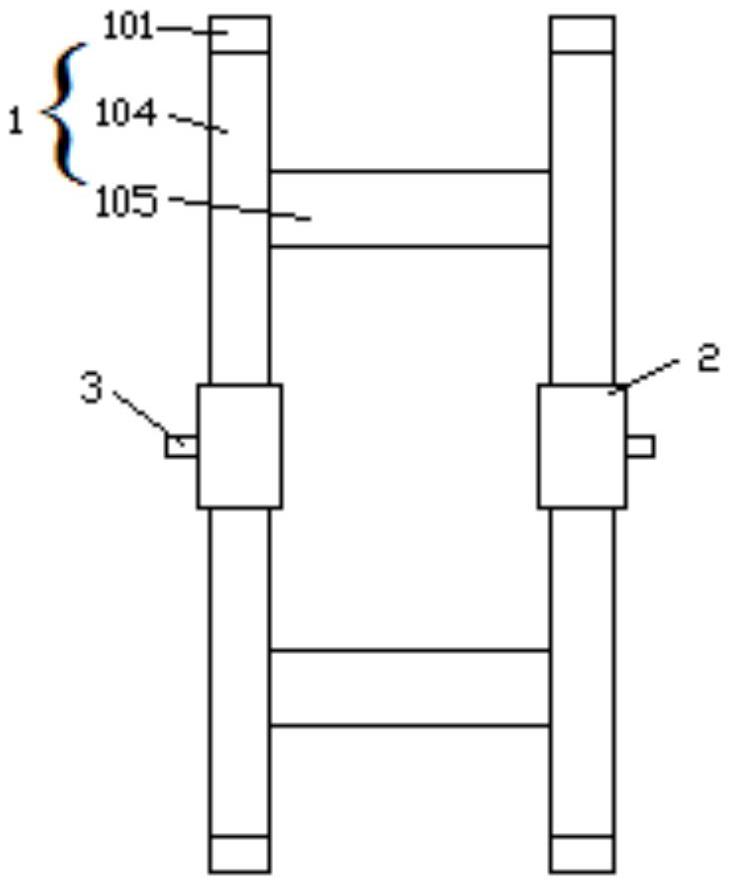

1.一種礦用連接式爬梯，其特征在于，包括多個h形梯子單元(1)，每個所述梯子單元(1)包括橫桿(105)及通過橫桿(105)連接的兩個縱桿(104)，多個所述梯子單元(1)的縱桿(104)之間通過連接套管(2)連接以串聯形成不同長度的梯子；

2.如權利要求1所述的一種礦用連接式爬梯，其特征在于，所述對接段(101)的外壁面上沿其軸向方向、且關于其中心對稱設置有兩個導向槽(103)；每個所述連接套管(2)的內壁沿其軸向方向均向中心凸起設置有兩列凸起筋(202)，所述凸起筋(202)用于與對應位置的所述導向槽(103)嵌合，防止所述縱桿(104)與連接套管(2)之間發生轉動。

3.如權利要求2所述的一種礦用連接式爬梯，其特征在于，所述導向槽(103)呈倒v型結構，所述凸起筋(202)為與所述導向槽(103)形狀相匹配的正v形。

4.如權利要求1至3中任意一項所述的一種礦用連接式爬梯，其特征在于，所述插銷(3)包括頂(301)板，所述頂板(301)通過螺桿(302)連接手柄(303)，所述通孔(201)在靠近所述連接套管(2)內壁的一端設置有沉孔(203)，所述插銷(3)的頂板(301)和螺桿(302)用于預裝在所述沉孔(203)和通孔(201)中。

5.如權利要求4所述的一種礦用連接式爬梯，其特征在于，所述頂板(301)為矩形彎板，且其較長的一邊沿所述連接套管(2)的軸向方向布置，以保證頂板(301)向內推進式，可以同時頂住位于連接套管(2)內的兩個縱桿(104)。

6.如權利要求4所述的一種礦用連接式爬梯，其特征在于，所述連接套管(2)的通孔(201)的軸線與連接套管(2)的軸線方向的夾角為75°。

7.如權利要求1至3中任意一項所述的一種礦用連接式爬梯，其特征在于，所述梯子單元(1)的縱桿長度設計為多種不同尺寸。

8.一種礦用連接式爬梯的組裝方法，其特征在于，基于權利要求1-7中任意一項所述的一種礦用連接式爬梯，包括以下內容：

技術總結
本發明公開了一種礦用連接式爬梯，包括多個H形梯子單元，每個梯子單元包括橫桿及通過橫桿連接的兩個縱桿，多個梯子單元的縱桿之間通過連接套管連接以串聯形成不同長度的梯子；覆蓋每個連接套管的整個內壁設置有導磁層，連接套管的外壁上向其中心的方向開設有通孔；每個縱桿的兩端均為柱狀對接段，對接段的端面中心處同軸嵌設有環形磁鐵；環形磁鐵與導磁層用于相互吸附、以導引縱桿與連接套管的同軸安裝；還包括一插銷，用于插入通孔，以頂住位于連接套管內的兩根縱桿，實現對兩個梯子單元的軸向限位。其解決了現有傳統連接式爬梯連接組裝效率低的問題。

技術研發人員：趙浩龍,邸廣強,殷召群
受保護的技術使用者：陜西陜煤韓城礦業有限公司
技術研發日：
技術公布日：2025/4/28
