本技術屬于電池，尤其涉及一種無匯流片電芯結構。

背景技術：

1、鋰電池是一種常見的可充電電池，被廣泛應用于移動設備和電動汽車等領域，目前已成為我國能源結構轉型的重點。隨著鋰電技術的快速發展，大容量、長壽命、高安全、低成本已成為新型儲能的核心關鍵詞。其中，方形疊片工藝，因其結構具有更強的適應性和安全性，同時具備多級并聯特點，并且阻抗更低、利于高倍率大電流的充放、循環壽命可提高10％-20％，成為大儲能領域、動力能源領域的主流技術。

2、現有疊片工藝一般由兩個單體電芯并聯組成，通過蝴蝶焊工藝，先將單體電芯的極耳與連接片進行超聲焊接，再將連接片與極柱進行連接，該方法有兩種連接處：極耳與匯流片(連接片)之間的連接以及匯流片(連接片)與極柱之間的連接，上述連接方式增加了一步焊接動作，生產效率低，良品率低，而且電芯內阻高，也影響了極耳的過流能力。

技術實現思路

1、本實用新型實施例提供一種無匯流片電芯結構，旨在解決現有方形疊片工藝復雜、生產效率低、良品率低、電芯內阻高、影響極耳的過流能力等問題。

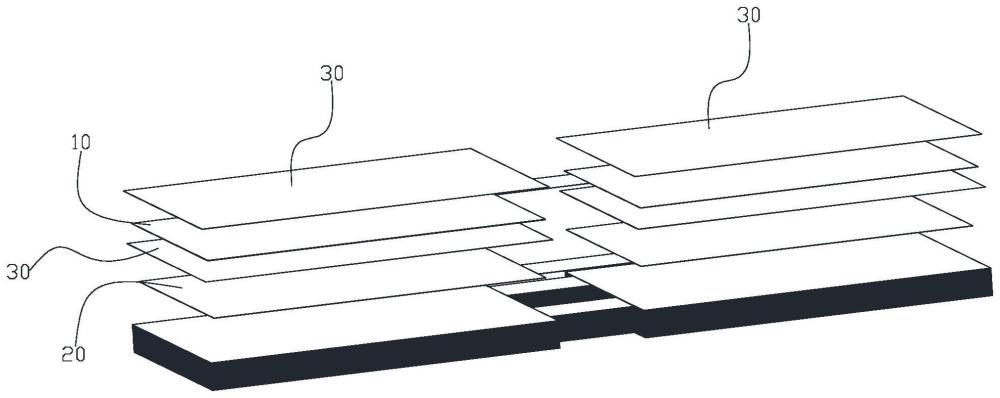

2、為實現上述目的，本實用新型實施例提供一種無匯流片電芯結構，包括數片一體式正極片、數片一體式負極片和數片隔膜，所述一體式正極片與所述一體式負極片疊放設置，所述無匯流片電芯結構的最外側、以及所述一體式正極片與所述一體式負極片之間均設置有所述隔膜；

3、所述一體式正極片包括第一正極片、第二正極片和至少一個正極耳；所述正極耳的一端與所述第一正極片連接，另一端與所述第二正極片連接；所述第一正極片與所述第二正極片對稱設置。

4、作為優選的實施方式，所述第一正極片、所述正極耳與所述第二正極片一體成型設置。

5、作為優選的實施方式，所述一體式負極片包括第一負極片、第二負極片和至少一個負極耳；所述負極耳的一端與所述第一負極片連接，另一端與所述第二負極片連接；所述第一負極片與所述第二負極片對稱設置。

6、作為優選的實施方式，所述第一負極片、所述負極耳與所述第二負極片一體成型設置。

7、作為優選的實施方式，當所述一體式正極片與所述一體式負極片疊放設置時，所述第一正極片與所述第一負極片疊合設置，所述第二正極片與所述第二負極片疊合設置，所述正極耳與所述負極耳對稱設置。

8、作為優選的實施方式，所述正極耳與所述負極耳之間設置有間隙。正極耳和負極耳的數量可以根據實際需要進行設置，不限于單極耳，多極耳也可實現本申請方案。

9、作為優選的實施方式，所述正極耳與正極極柱焊接連接，所述負極耳與負極極柱焊接連接。這樣，使得電芯結構直接與蓋板進行焊接，無需連接片，減少焊接工序。

10、作為優選的實施方式，所述第一正極片與所述第一負極片具有相同的形狀和大小；所述第二正極片與所述第二負極片具有相同的形狀與大小。

11、作為優選的實施方式，所述無匯流片電芯結構為疊片電芯結構或卷繞電芯結構。

12、本申請的電芯結構采用一體式正極片和一體式負極片，可以實現一體并聯電芯，疊片效率可以提高50％，同時，裝配工序可以減少連接片與極耳超聲焊接工序，不僅節約正極、負極連接片成本，而且提高裝配效率。并且，由于減少了連接片與極耳的連接節點，有效提高了電芯的過流能力，有利于電芯高倍率應用。通過本申請結構，能夠有效降低電芯的產熱，從而提高電芯的安全性能；同時能夠避免極耳打折風險，降低產品的安全隱患。

技術特征：

1.一種無匯流片電芯結構，其特征在于，包括數片一體式正極片、數片一體式負極片和數片隔膜，所述一體式正極片與所述一體式負極片疊放設置，所述無匯流片電芯結構的最外側、以及所述一體式正極片與所述一體式負極片之間均設置有所述隔膜；

2.根據權利要求1所述的無匯流片電芯結構，其特征在于，所述第一正極片、所述正極耳與所述第二正極片一體成型設置。

3.根據權利要求1所述的無匯流片電芯結構，其特征在于，所述一體式負極片包括第一負極片、第二負極片和至少一個負極耳；所述負極耳的一端與所述第一負極片連接，另一端與所述第二負極片連接；所述第一負極片與所述第二負極片對稱設置。

4.根據權利要求3所述的無匯流片電芯結構，其特征在于，所述第一負極片、所述負極耳與所述第二負極片一體成型設置。

5.根據權利要求3所述的無匯流片電芯結構，其特征在于，當所述一體式正極片與所述一體式負極片疊放設置時，所述第一正極片與所述第一負極片疊合設置，所述第二正極片與所述第二負極片疊合設置，所述正極耳與所述負極耳對稱設置。

6.根據權利要求5所述的無匯流片電芯結構，其特征在于，所述正極耳與所述負極耳之間設置有間隙。

7.根據權利要求6所述的無匯流片電芯結構，其特征在于，所述正極耳與正極極柱焊接連接，所述負極耳與負極極柱焊接連接。

8.根據權利要求5所述的無匯流片電芯結構，其特征在于，所述第一正極片與所述第一負極片具有相同的形狀和大小；所述第二正極片與所述第二負極片具有相同的形狀與大小。

9.根據權利要求1所述的無匯流片電芯結構，其特征在于，所述無匯流片電芯結構為疊片電芯結構或卷繞電芯結構。

技術總結
本申請?zhí)峁┮环N無匯流片電芯結構，包括數片一體式正極片、數片一體式負極片和數片隔膜，所述一體式正極片與所述一體式負極片疊放設置，所述無匯流片電芯結構的最外側、以及所述一體式正極片與所述一體式負極片之間均設置有所述隔膜；所述一體式正極片包括第一正極片、第二正極片和至少一個正極耳；所述正極耳的一端與所述第一正極片連接，另一端與所述第二正極片連接；所述第一正極片與所述第二正極片對稱設置。本申請可以實現一體并聯電芯，不僅節約成本，而且提高裝配效率，有效提高了電芯的過流能力，有利于電芯高倍率應用。通過本申請結構，能夠有效降低電芯的產熱，從而提高電芯的安全性能；同時能夠避免極耳打折風險，降低產品的安全隱患。

技術研發人員：楊波
受保護的技術使用者：深圳市雄韜鋰電有限公司
技術研發日：20240412
技術公布日：2025/4/28
