本技術涉及電池，具體涉及一種電芯和電池包。

背景技術：

1、電池包通常是由多個電芯組成，電芯內設有多個芯包，每個芯包上都設有極耳，多個芯包的極耳之間通過連接片焊接，連接片再與極柱焊接，這樣就可以實現芯包和極柱之間的電流傳輸，進而實現電芯的充放電。并且電芯在充放電時，電流主要是通過極耳、連接片和極柱之間的焊接位置進行傳輸，因此焊接面積的大小決定著電芯的過流能力。然而在相關技術中，連接片和芯包的極耳之間焊接面積較小，導致電芯的內阻較大，過流能力較弱，無法滿足使用要求。

技術實現思路

1、本實用新型的實施例提供了一種電芯、電池包和用電設備，可以改善電芯的過流能力較弱的技術問題。

2、第一方面，本實用新型的實施例提供了一種電芯，所述電芯包括殼體、芯包和連接片，所述殼體上安裝有極柱，所述芯包安裝于所述殼體內，且所述芯包上設有多個極耳。所述連接片包括極柱連接部和連接于所述極柱連接部的多個極耳連接部，所述極柱連接部與所述極柱電性連接，同一個所述極耳與至少兩個所述極耳連接部電性連接。

3、可選的，在一實施例中，多個所述極耳包括多個正極耳和多個負極耳，所述連接片設有多個；至少一個所述連接片與至少兩個所述正極耳電性連接，且每個所述正極耳與同一個連接片上的多個所述極耳連接部電性連接；至少一個所述連接片與至少兩個所述負極耳電性連接，且每個所述負極耳與同一個所述連接片上的多個所述極耳連接部電性連接。

4、可選的，在一實施例中，同一個所述芯包上設有多個正極耳，所述連接片連接于同一個所述芯包上的多個所述正極耳之間；和/或，同一個所述芯包上設有多個負極耳，所述連接片連接于同一個所述芯包上的多個所述負極耳之間。

5、可選的，在一實施例中，連接于同一個所述極耳上的至少兩個所述極耳連接部分別位于所述極柱連接部的長度方向上的兩側。

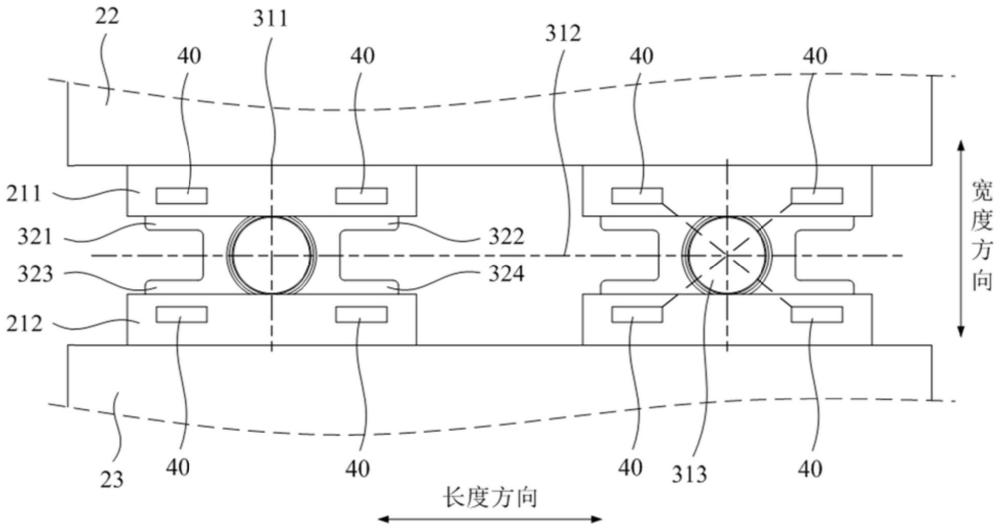

6、可選的，在一實施例中，所述芯包包括第一芯包，所述第一芯包上設有第一極耳；所述連接片上的多個極耳連接部包括第一左連接部和第一右連接部，所述第一左連接部和所述第一右連接部沿所述連接片的長度方向分別位于所述極柱連接部的兩側，且所述第一左連接部和所述第一右連接部分別與所述第一極耳電性連接。

7、可選的，在一實施例中，所述芯包還包括第二芯包，所述第二芯包上設有第二極耳，所述第一極耳和所述第二極耳沿所述連接片的寬度方向間隔相對；所述連接片上的多個極耳連接部還包括第二左連接部和第二右連接部，所述第二左連接部和所述第二右連接部沿所述連接片的長度分別位于所述極柱連接部的兩側，且所述第二左連接部和所述第二右連接部分別與所述第二極耳電性連接。

8、可選的，在一實施例中，所述第一左連接部和所述第一右連接部分別與所述第一極耳焊接形成焊接區，所述第二左連接部和所述第二右連接部也分別與所述第二極耳焊接形成焊接區；

9、所述第一極耳上的兩個所述焊接區沿所述連接片的長度方向相對設置，且所述第一極耳上的兩個所述焊接區關于所述極柱連接部對稱設置；

10、和/或，所述第二極耳上的兩個所述焊接區沿所述連接片的長度方向相對設置，且所述第二極耳上的兩個所述焊接區關于所述極柱連接部對稱設置。

11、可選的，在一實施例中，所述第一左連接部和所述第二左連接部沿所述連接片的寬度方向間隔相對，且所述第一左連接部和所述第二左連接部之間形成第一間隔區；所述第一左連接部上的所述焊接區與所述第二左連接部上的所述焊接區沿所述連接片的寬度方向相對設置，且所述第一左連接部上的所述焊接區與所述第二左連接部上的所述焊接區關于所述第一間隔區對稱設置；

12、和/或，所述第一右連接部和所述第二右連接部沿所述連接片的寬度方向間隔相對，且所述第一右連接部和所述第二右連接部之間形成第二間隔區；所述第一右連接部上的所述焊接區與所述第二右連接部上的所述焊接區沿所述連接片的寬度方向相對設置，且所述第一右連接部上的所述焊接區與所述第二右連接部上的所述焊接區關于所述第二間隔區對稱設置。

13、可選的，在一實施例中，在所述連接片的長度方向上，所述焊接區的長度大于或等于所述連接片的長度的四分之一，且小于或等于所述連接的長度的三分之一；和/或，在所述連接片的寬度方向上，所述焊接區的寬度大于或等于所述極耳連接部的寬度的四分之一，且小于或等于所述極耳連接部的寬度的五分之四。

14、可選的，在一實施例中，所述極耳的長度方向平行于所述連接片的長度方向，且所述極耳的長度大于或等于所述連接片的長度，且所述極耳與所述連接片的長度之差小于或等于20毫米。

15、可選的，在一實施例中，所述極柱連接部上還凸設有凸包，所述凸包與所述極柱固定連接，且所述凸包在所述極柱連接部上居中設置，或者，所述凸包相對于同一個所述連接片上的多個所述極耳連接部居中設置。

16、可選的，在一實施例中，所述極耳還與所述凸包的側壁導電接觸。

17、第二方面，本實用新型的實施例提供了一種電池包，所述電池包包括以上任一項實施例所述的電芯。

18、本實用新型的實施例的有益效果：

19、在本實用新型的實施例中，通過在連接片上設置多個極耳連接部，并使芯包上的同一個極耳與連接片上的至少兩個極耳連接部電性連接，這樣可以增加極耳和連接片之間的過流面積，減小電芯的內阻，進而提高電芯的過流能力，改善了電芯的過流能力較弱的技術問題。

技術特征：

1.一種電芯，其特征在于，包括：

2.根據權利要求1所述的電芯，其特征在于，多個所述極耳包括多個正極耳和多個負極耳，所述連接片設有多個；

3.根據權利要求2所述的電芯，其特征在于，同一個所述芯包上設有多個正極耳，所述連接片連接于同一個所述芯包上的多個所述正極耳之間；

4.根據權利要求1所述的電芯，其特征在于，連接于同一個所述極耳上的至少兩個所述極耳連接部分別位于所述極柱連接部的長度方向上的兩側。

5.根據權利要求4所述的電芯，其特征在于，所述芯包包括第一芯包，所述第一芯包上設有第一極耳；

6.根據權利要求5所述的電芯，其特征在于，所述芯包還包括第二芯包，所述第二芯包上設有第二極耳，所述第一極耳和所述第二極耳沿所述連接片的寬度方向間隔相對；

7.根據權利要求6所述的電芯，其特征在于，所述第一左連接部和所述第一右連接部分別與所述第一極耳焊接形成焊接區，所述第二左連接部和所述第二右連接部也分別與所述第二極耳焊接形成焊接區；

8.根據權利要求7所述的電芯，其特征在于，所述第一左連接部和所述第二左連接部沿所述連接片的寬度方向間隔相對，且所述第一左連接部和所述第二左連接部之間形成第一間隔區；所述第一左連接部上的所述焊接區與所述第二左連接部上的所述焊接區沿所述連接片的寬度方向相對設置，且所述第一左連接部上的所述焊接區與所述第二左連接部上的所述焊接區關于所述第一間隔區對稱設置；

9.根據權利要求7所述的電芯，其特征在于，在所述連接片的長度方向上，所述焊接區的長度大于或等于所述連接片的長度的四分之一，且小于或等于所述連接片的長度的三分之一；

10.根據權利要求1-9任一項所述的電芯，其特征在于，所述極耳的長度方向平行于所述連接片的長度方向，且所述極耳的長度大于或等于所述連接片的長度，且所述極耳與所述連接片的長度之差小于或等于20毫米。

11.根據權利要求1-9任一項所述的電芯，其特征在于，所述極柱連接部上還凸設有凸包，所述凸包與所述極柱固定連接；

12.根據權利要求11所述的電芯，其特征在于，所述極耳還與所述凸包的側壁導電接觸。

13.一種電池包，其特征在于，包括如權利要求1-12任一項所述的電芯。

技術總結
本技術提供一種電芯和電池包，其中，所述電芯包括殼體、芯包和連接片，所述殼體上安裝有極柱，所述芯包安裝于所述殼體內，且所述芯包上設有多個極耳。所述連接片包括極柱連接部和連接于所述極柱連接部的多個極耳連接部，所述極柱連接部與所述極柱電性連接，同一個所述極耳與至少兩個所述極耳連接部電性連接。本技術提供的電芯可以改善電芯的過流能力較弱的技術問題。

技術研發人員：方華,陳賢陽,袁釗
受保護的技術使用者：湖北億緯動力有限公司
技術研發日：20240418
技術公布日：2025/4/28
