本申請涉及電子設備，特別涉及一種天線及電子設備。

背景技術：

1、筆記本電腦的wifi天線都有main天線和aux天線兩根天線，且wifi天線(main天線和aux天線)位置依據筆記本電腦空間布局定位可分布在lcd上方、轉軸hinge?cap里、底部base端，尤其是位于轉軸hinge?cap里的天線。

2、隨著技術的快速發展，各種電路系統及芯片集成度越來越高，這也使得筆記本電腦向著輕便、小型化、超薄等方向發展，使得hinge?cap空間進一步壓縮，天線得尺寸空間面臨極大得挑戰，在天線效率滿足測試spec的同時，main天線和aux天線之間得隔離度也是一個重要指標，尤其是wifi?2.4ghz頻段，因為波長較長，其隔離度需求的空間相比于5ghz頻段要求會更高，但main天線和aux天線的大小及距離又受限于hinge?cap的空間，這個矛盾導致wifi?2.4g隔離度設計很難滿足測試要求的優于-20db。

技術實現思路

1、本申請實施例的目的在于提供一種天線及電子設備。

2、根據本申請第一方面提供的天線，該天線包括：

3、主天線和輔助天線，所述主天線和輔助天線分別由多個天線組件單元組成，所述主天線和輔助天線均支持第一工作頻段和第二工作頻段，所述主天線的pattern走線、所述輔助天線的pattern走線和所述隔離枝節均設置于基板上；

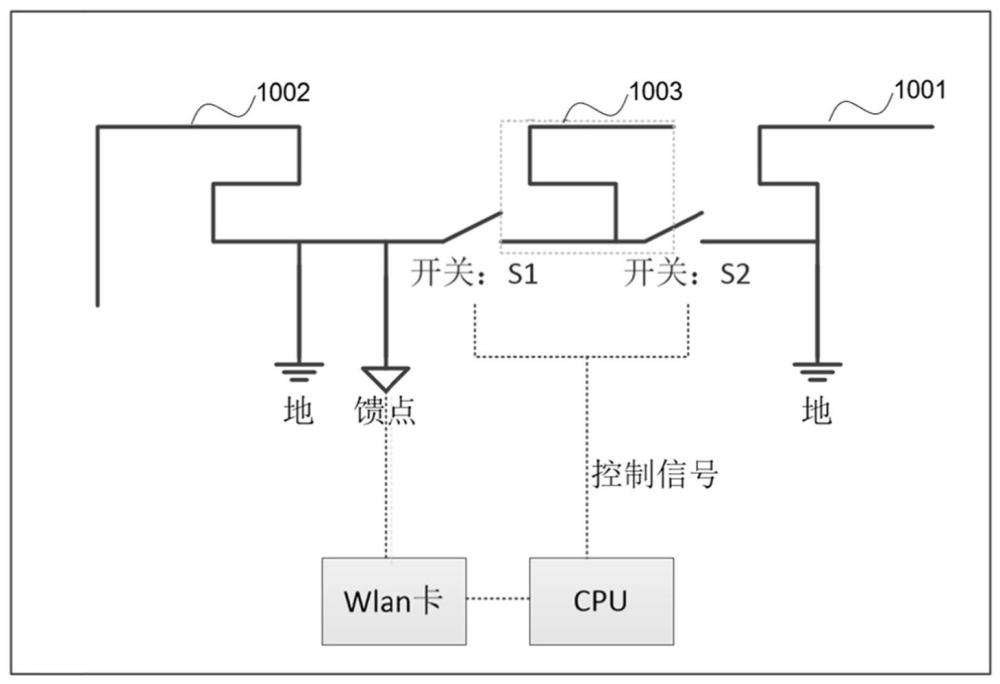

4、開關模塊，所述開關模塊設置于所述主天線或輔助天線的第二工作頻段pattern走線和所述隔離枝節之間的基板上，所述開關模塊的狀態基于cpu控制信號確定；

5、隔離枝節，所述隔離枝節設置于基板上且隔離枝節的根部靠近第二工作頻段pattern走線，在所述開關模塊處于第一狀態時，啟用所述第二工作頻段pattern的部分走線和所述隔離枝節共同起隔離作用，以提升所述天線在第一工作頻段時的信號隔離度。

6、根據本申請至少一個實施方式的天線，所述開關模塊處于第二狀態時，禁用所述隔離枝節。

7、根據本申請至少一個實施方式的天線，所述開關模塊包括第一開關和第二開關。

8、根據本申請至少一個實施方式的天線，所述第一開關設置于所述第二工作頻段pattern走線和所述第一工作頻段pattern走線之間且靠近所述天線組件單元的饋點。

9、根據本申請至少一個實施方式的天線，所述第二開關設置于第二工作頻段pattern走線和所述隔離枝節之間的基板上。

10、根據本申請至少一個實施方式的天線，所述在所述開關模塊處于第一狀態時，啟用所述第二工作頻段pattern的部分走線和所述隔離枝節共同起隔離作用，包括：所述第一開關斷開且所述第二開關導通，所述隔離枝節處于啟用狀態，且所述第二工作頻段pattern的部分走線和所述隔離枝節共同起隔離作用。

11、根據本申請至少一個實施方式的天線，所述開關模塊處于第二狀態時，禁用所述隔離枝節，包括：所述第一開關導通且所述第二開關斷開，所述隔離枝節處于禁用狀態。

12、根據本申請至少一個實施方式的天線，所述隔離枝節為l型枝節，其遠離根部的l型枝節伸出所述天線組件單元。

13、根據本申請第二方面提供的電子設備，所述電子設備包括上述任一所述天線。

14、根據本申請至少一個實施方式的電子設備，所述電子設備自動檢測當前的無線網絡的工作頻段并生成所述cpu控制信號。

15、本申請提供的天線，在天線上增加了開關模塊的設計，可以通過開關模塊的狀態來復用部分第二工作頻段的pattern走線，即將第二工作頻段的pattern走線作為第一工作頻段的隔離枝節的一部分，一方面節省天線設計空間，另一方面，在不影響第二工作頻段性能同時提升第一工作頻段的信號隔離度。

技術特征：

1.一種天線，其特征在于，包括：主天線、輔助天線、隔離枝節和開關模塊，所述主天線和輔助天線分別由多個天線組件單元組成，所述主天線和輔助天線均支持第一工作頻段和第二工作頻段，所述主天線的pattern走線、所述輔助天線的pattern走線和所述隔離枝節均設置于基板上；

2.根據權利要求1所述的天線，其特征在于，所述開關模塊處于第二狀態時，禁用所述隔離枝節。

3.根據權利要求1或2所述的天線，其特征在于，所述開關模塊包括第一開關和第二開關。

4.根據權利要求3所述的天線，其特征在于，所述第一開關設置于所述第二工作頻段pattern走線和所述第一工作頻段pattern走線之間且靠近所述天線組件單元的饋點。

5.根據權利要求3所述的天線，其特征在于，所述第二開關設置于第二工作頻段pattern走線和所述隔離枝節之間的基板上。

6.根據權利要求3所述的天線，所述在所述開關模塊處于第一狀態時，啟用所述第二工作頻段pattern的部分走線和所述隔離枝節共同起隔離作用，包括：

7.根據權利要求3所述的天線，其特征在于，所述開關模塊處于第二狀態時，禁用所述隔離枝節，包括：

8.根據權利要求1所述的天線，其特征在于，所述隔離枝節為l型枝節，其遠離根部的l型枝節伸出所述天線組件單元。

9.一種電子設備，其特征在于，所述電子設備包括如權利要求1至8任一所述天線。

10.根據權利要求9所述的電子設備，其特征在于，所述電子設備自動檢測當前的無線網絡的工作頻段并生成所述cpu控制信號。

技術總結
本申請提供一種天線，天線包括：多個由主天線和輔助天線組成的天線組件單元、開關模塊和隔離枝節，主天線和輔助天線均支持第一工作頻段和第二工作頻段，主天線的Pattern走線、輔助天線的Pattern走線和隔離枝節均設置于基板上，開關模塊設置于主天線或輔助天線的第二工作頻段Pattern走線和隔離枝節之間的基板上，開關模塊的狀態基于CPU控制信號確定，隔離枝節設置于基板上且隔離枝節的根部靠近第二工作頻段Pattern走線，在開關模塊處于第一狀態時，啟用第二工作頻段Pattern的部分走線和隔離枝節共同起隔離作用，以提升天線在第一工作頻段時的信號隔離度。本申請還提供一種電子設備。

技術研發人員：陸康,王軍
受保護的技術使用者：合肥聯寶信息技術有限公司
技術研發日：20240423
技術公布日：2025/4/28
