本申請屬于鍵盤，涉及一種具有觸摸功能的按鍵模組，以及帶有按鍵模組的鍵盤。

背景技術：

1、按鍵廣泛運用至鍵盤中，鍵盤是計算機等的電子產品的常用輸入設備，通過鍵盤可以輸入字符，也可以控制電腦的運行。隨著電子產品的快速發展和廣泛引用，鍵盤作為人機交互的橋梁，在日常的生活和工作中占據了重要的位置。

2、目前市場上大部分鍵盤僅能實現字符的輸入，不具備觸摸功能。要實現鍵盤的觸摸功能，需要在鍵盤設置獨立的觸摸面板，將觸摸面板獨立設置于鍵盤上的分體式方案，占用了鍵盤的大量面積，使鍵盤的體積很大，需要一種能夠在按鍵模組上實現觸摸功能的解決方案。

技術實現思路

1、為克服相關技術中存在的問題，本申請旨在提供一種具有觸摸功能的按鍵模組。

2、本申請是通過如下的技術方案來實現的。

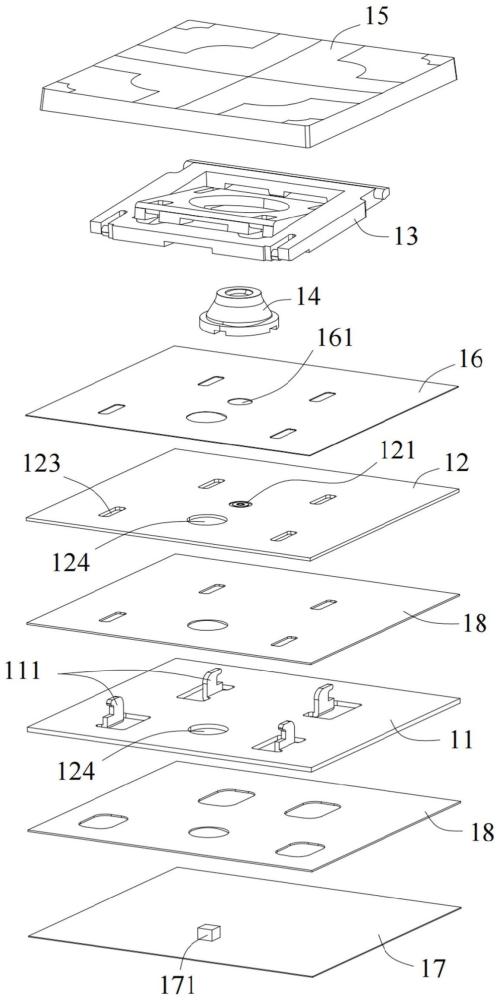

3、本技術方案是提供一種具有觸摸功能的按鍵模組，包括底板、柔性電路板、剪刀腳結構、按壓件和鍵帽，所述剪刀腳結構設于所述底板上，所述鍵帽設于所述剪刀腳結構上，所述按壓件設于所述鍵帽與所述柔性電路板之間；

4、所述柔性電路板貼合于所述底板朝向所述剪刀腳結構的上表面，所述柔性電路板上設有按鍵觸點和觸摸網路區域，當所述鍵帽被施加壓力下降時，所述按壓件擠壓觸發所述按鍵觸點以實現按鍵功能，所述觸摸網路區域用于感應所述鍵帽表面處的電容變化以實現觸摸功能。

5、本技術方案的技術效果是，將集成觸摸功能及按鍵功能的軟性電路板(fpc)放置在金屬材料的底板上，再通過外接芯片主板處理，以實現按鍵模組的觸摸輸入功能及按鍵輸入功能；將軟性電路板直接貼合于底板上，采用剪刀腳結構使得按鍵模組的厚度更小。

6、在該技術方案的一個具體實施方式中，所述柔性電路板通過膠層粘貼于所述底板的上表面。

7、在該技術方案的一個具體實施方式中，還包括有設于所述柔性電路板上方的保護片，所述保護片上設有用于使所述按壓件觸發所述按鍵觸點的通孔。

8、在該技術方案的一個具體實施方式中，所述按壓件為硅膠粒或硅膠殼。

9、在該技術方案的一個具體實施方式中，所述剪刀腳結構的中部具有空心部，所述按壓件位于所述空心部內，所述鍵帽下降時擠壓所述按壓件。

10、在該技術方案的一個具體實施方式中，所述底板上設有四個掛鉤，所述剪刀腳結構與四個所述掛鉤相連接，所述柔性電路板上還設有用于避讓所述掛鉤的第一避讓孔。

11、在該技術方案的一個具體實施方式中，所述底板上還設有朝向所述剪刀腳結構的凸起部，所述掛鉤設于所述凸起部上。

12、在該技術方案的一個具體實施方式中，還包括有設于所述底板下方的燈板，所述燈板上設有發光元件，所述底板和所述柔性電路板上設有用于避讓所述發光元件的第二避讓孔，所述發光元件用于產生光線照射至所述鍵帽上。

13、在該技術方案的一個具體實施方式中，所述燈板為柔性燈板，所述發光元件為led發光芯片，所述燈板通過膠層粘貼于所述底板的下表面。

14、本申請的另一技術方案是提供一種鍵盤，包括有如上所述的具有觸摸功能的按鍵模組，各個按鍵模組的底板為同一底板，及柔性電路板為同一電路板上，柔性電路板在每個按鍵模組的位置設有按鍵觸點和觸摸網路區域。

15、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本申請。

技術特征：

1.一種具有觸摸功能的按鍵模組，其特征在于，包括底板、柔性電路板、剪刀腳結構、按壓件和鍵帽，所述剪刀腳結構設于所述底板上，所述鍵帽設于所述剪刀腳結構上，所述按壓件設于所述鍵帽與所述柔性電路板之間；

2.根據權利要求1所述的具有觸摸功能的按鍵模組，其特征在于，所述柔性電路板通過膠層粘貼于所述底板的上表面。

3.根據權利要求1所述的具有觸摸功能的按鍵模組，其特征在于，還包括有設于所述柔性電路板上方的保護片，所述保護片上設有用于使所述按壓件觸發所述按鍵觸點的通孔。

4.根據權利要求1所述的具有觸摸功能的按鍵模組，其特征在于，所述按壓件為硅膠粒或硅膠殼。

5.根據權利要求1所述的具有觸摸功能的按鍵模組，其特征在于，所述剪刀腳結構的中部具有空心部，所述按壓件位于所述空心部內，所述鍵帽下降時擠壓所述按壓件。

6.根據權利要求1所述的具有觸摸功能的按鍵模組，其特征在于，所述底板上設有四個掛鉤，所述剪刀腳結構與四個所述掛鉤相連接，所述柔性電路板上還設有用于避讓所述掛鉤的第一避讓孔。

7.根據權利要求6所述的具有觸摸功能的按鍵模組，其特征在于，所述底板上還設有朝向所述剪刀腳結構的凸起部，所述掛鉤設于所述凸起部上。

8.根據權利要求1所述的具有觸摸功能的按鍵模組，其特征在于，還包括有設于所述底板下方的燈板，所述燈板上設有發光元件，所述底板和所述柔性電路板上設有用于避讓所述發光元件的第二避讓孔，所述發光元件用于產生光線照射至所述鍵帽上。

9.根據權利要求8所述的具有觸摸功能的按鍵模組，其特征在于，所述燈板為柔性燈板，所述發光元件為led發光芯片，所述燈板通過膠層粘貼于所述底板的下表面。

10.一種鍵盤，其特征在于，包括有如權利要求1至9任一項所述的具有觸摸功能的按鍵模組。

技術總結
本申請涉及一種具有觸摸功能的按鍵模組及鍵盤，按鍵模組包括底板、柔性電路板、剪刀腳結構、按壓件和鍵帽，所述剪刀腳結構設于所述底板上，所述鍵帽設于所述剪刀腳結構上，所述按壓件設于所述鍵帽與所述柔性電路板之間；所述柔性電路板貼合于所述底板朝向所述剪刀腳結構的上表面，所述柔性電路板上設有按鍵觸點和觸摸網路區域，當所述鍵帽被施加壓力下降時所述按壓件擠壓觸發所述按鍵觸點以實現按鍵功能，所述觸摸網路區域用于感應所述鍵帽表面處的電容變化以實現觸摸功能。

技術研發人員：張金魯,羅威,龍濤,劉凱
受保護的技術使用者：深圳市航世電子科技有限公司
技術研發日：20240426
技術公布日：2025/4/28
