本發明涉及電池，具體涉及一種電解液及儲能電池。

背景技術：

1、隨著儲能電池的尺寸越做越大，極片的尺寸、面密度和壓實密度都越做越大，芯包的中心區域的極片的浸潤問題已成為大電池性能提升的瓶頸。

2、相關技術中的電解液添加劑一般選擇的有碳酸亞乙烯酯(vc)、氟代碳酸乙烯酯(fec)和硫酸乙烯酯(dtd)，但這些添加劑在大電池(極片的尺寸、面密度和壓實密度較大的電池，如極片面積＞500cm2，正極片面密度≥220g/cm2，正極片壓實密度≥2.50g/cm3，負極片面密度≥100g/cm2，負極片壓實密度≥1.50g/cm3)中的浸潤性不足，導致電池化成后滿充拆解時，極片中心區域常出現規整的條狀黑斑和析鋰。

技術實現思路

1、本發明的實施例提供了一種電解液及儲能電池，可以改善現有電解液在大電池中浸潤性不足的技術問題。

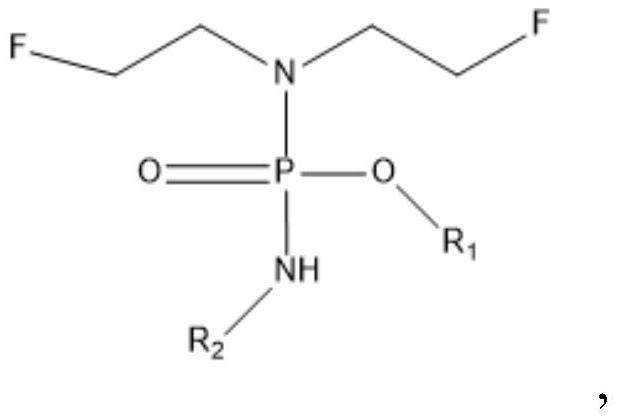

2、第一方面，本發明的實施例提供了一種電解液，包括磷酰胺類添加劑，所述磷酰胺類添加劑的結構式為

3、

4、其中，r1為被第一取代基單個取代或未取代的碳原子數為1～3的碳鏈，r2為被第二取代基取代或未取代的碳原子數為1～3的碳鏈或氫原子，所述第一取代基包括氟原子和羧基中一種，所述第二取代基包括氟原子和羥基中一種或幾種。

5、在一實施例中，所述磷酰胺類添加劑包括

6、

7、中的一種或幾種。

8、在一實施例中，所述磷酰胺類添加劑在所述電解液中的質量含量為0.5％-4.0％。

9、在一實施例中，所述電解液中包括鋰鹽，所述鋰鹽包括六氟磷酸鋰、雙氟磺酰亞胺鋰鹽、二草酸硼酸鋰中的一種或幾種；和/或

10、所述電解液中包括鋰鹽，所述鋰鹽的濃度為0.5mol/l～2.0mol/l。

11、在一實施例中，所述電解液還包括溶劑，所述溶劑包括碳酸乙烯酯、碳酸甲乙酯、碳酸二乙酯、碳酸丙烯酯和碳酸二甲酯中的一種或幾種。

12、在一實施例中，所述電解液還包括1,3-丙烷磺酸內酯。

13、在一實施例中，所述1,3-丙烷磺酸內酯在所述電解液中的質量含量為0.1％～2.0％。

14、在一實施例中，所述電解液還包括碳酸亞乙烯酯，所述碳酸亞乙烯酯在所述電解液中的質量含量為0.5％～2.0％。

15、第二方面，本發明的實施例提供了一種儲能電池，包括正極片、負極片和上述的電解液。

16、在一實施例中，所述正極片的活性物質包括磷酸鐵鋰；和/或

17、所述負極片的活性物質包括石墨和硅碳；和/或

18、所述正極片的面密度220g/cm2～260g/cm2，所述正極片的壓實密度為2.55g/cm3～2.70g/cm3；和/或

19、所述負極片的面密度100g/cm2～130g/cm2，所述負極片的壓實密度為1.50g/cm3～1.65g/cm3。

20、在本發明的實施例中，通過在電解液中加入磷酰胺類添加劑，該添加劑為鏈狀結構，同時含有兩個強極性的f原子，可以降低電解液粘度，提升電解液對極片浸潤性；通過限定r1和r2的結構，可以限定磷酰胺類添加劑的分子鏈的長度，從而控制磷酰胺類添加劑的粘度，通過r1和r2還可進一步引入氟原子、羥基和羧基，從而進一步提升電池性能。

技術特征：

1.一種電解液，其特征在于，包括磷酰胺類添加劑，所述磷酰胺類添加劑的結構式為：

2.根據權利要求1所述的電解液，其特征在于，所述磷酰胺類添加劑包括

3.根據權利要求1所述的電解液，其特征在于，所述磷酰胺類添加劑在所述電解液中的質量含量為0.5％-4.0％。

4.根據權利要求1所述的電解液，其特征在于，所述電解液還包括鋰鹽，所述鋰鹽包括六氟磷酸鋰、雙氟磺酰亞胺鋰鹽、二草酸硼酸鋰中的一種或幾種；和/或

5.根據權利要求1所述的電解液，其特征在于，所述電解液還包括溶劑，所述溶劑包括碳酸乙烯酯、碳酸甲乙酯、碳酸二乙酯、碳酸丙烯酯和碳酸二甲酯中的一種或幾種。

6.根據權利要求1所述的電解液，其特征在于，所述電解液還包括1,3-丙烷磺酸內酯。

7.根據權利要求6所述的電解液，其特征在于，所述1,3-丙烷磺酸內酯在所述電解液中的質量含量為0.1％～2.0％。

8.根據權利要求1所述的電解液，其特征在于，所述電解液還包括碳酸亞乙烯酯，所述碳酸亞乙烯酯在所述電解液中的質量含量為0.5％～2.0％。

9.一種儲能電池，其特征在于，包括正極片、負極片和如權利要求1-8任一項所述的電解液。

10.根據權利要求9所述的儲能電池，其特征在于，所述正極片的活性物質包括磷酸鐵鋰；和/或

技術總結
本發明提供一種電解液及儲能電池，該電解液包括磷酰胺類添加劑。本申請中通過在電解液中加入磷酰胺類添加劑，該添加劑為鏈狀結構，同時含有兩個強極性的F原子，可以降低電解液粘度，提升電解液對極片浸潤性，通過限定R<subgt;1</subgt;和R<subgt;2</subgt;的結構，可以限定磷酰胺類添加劑的分子鏈的長度，從而控制磷酰胺類添加劑的粘度，通過R<subgt;1</subgt;和R<subgt;2</subgt;還可進一步引入氟原子、羥基和羧基，從而進一步提升電池性能。

技術研發人員：劉建華,邱宇,李賢,譚顯洋,張佳豪,盛松松,付奧,陳緣愿,雷瑜,程呈,苑丁丁
受保護的技術使用者：惠州億緯鋰能股份有限公司
技術研發日：
技術公布日：2025/4/28
