本申請屬于電池，尤其涉及一種疊片電芯和電池。

背景技術：

1、鋰電池的疊片電芯采用z型疊片工藝制備而成，z型折疊工藝是將正極片、負極片交替放置在做z型擺動的隔膜上，連續隔膜折疊次數較多，加工工序多，效率低，而且負極片、正極片的對齊度差。

技術實現思路

1、本申請實施例提供疊片電芯和電池，以解決現有的疊片電芯加工效率低、對齊度差的問題。

2、第一方面，本申請實施例提供一種疊片電芯，包括：

3、m個第一電芯單元；

4、n個第二電芯單元，所述第一電芯單元和所述第二電芯單元均包括負極片、隔膜和正極片，所述負極片與所述正極片沿厚度方向交替設置，且所述負極片與所述正極片之間通過所述隔膜隔開，所述第一電芯單元的最外側均為所述負極片，所述第二電芯單元的最外側均為所述正極片，其中，m和n均為正整數，m-n＝1；

5、連續隔膜，包括多個交替且連續設置的主體部和彎折部，所述第一電芯單元和所述第二電芯單元沿厚度方向交替設置，相鄰的所述第一電芯單元和所述第二電芯單元之間通過所述主體部隔開。

6、可選的，所述負極片為單體結構的極片或連續結構的極片。

7、可選的，所述隔膜為單體結構的膜材或連續結構的膜材。

8、可選的，所述第一電芯單元由單體結構的所述負極片、所述隔膜、所述正極片、所述隔膜和所述負極片依次堆疊而成；

9、和/或，所述第二電芯單元由單體結構的所述正極片、所述隔膜、所述負極片、所述隔膜和所述正極片依次堆疊而成。

10、可選的，所述第一電芯單元由連續結構的所述負極片、連續結構的所述隔膜、一個單體結構的所述正極片堆疊而成，其中，所述負極片貼合在所述隔膜的一側，所述負極片和所述隔膜彎折，所述正極片位于所述隔膜彎折的空間內，并與兩側的所述隔膜貼合。

11、可選的，所述第一電芯單元由連續結構的所述負極片、兩條連續結構的所述隔膜和多個單體結構的所述正極片堆疊而成，其中，一條所述隔膜的長度小于另一條所述隔膜的長度，所述負極片復合于兩條所述隔膜之間，所述負極片與所述隔膜形成的復合結構呈z字型折疊，形成多個交替其連續設置的第一水平部和第一連接部，位于兩側所述第一水平部上的所述負極片的最外側裸露，沿所述正極片的厚度方向，所述第一水平部與所述正極片交替設置。

12、可選的，所述第二電芯單元由一個單體結構的所述負極片、連續結構的所述隔膜和兩個單體結構的所述正極片堆疊而成，其中，所述隔膜彎折形成隔離部，所述負極片位于兩個所述正極片之間，且所述負極片與所述正極片通過所述隔離部隔開。

13、可選的，所述第二電芯單元由連續結構的所述負極片、兩條連續結構的所述隔膜和多個單體結構的所述正極片堆疊而成，其中，所述負極片復合于兩條所述隔膜之間，所述負極片和所述隔膜形成的復合結構呈z字型折疊形成多個交替且連續設置的第二水平部和第二連接部，沿所述正極片的厚度方向，所述正極片與所述第二水平部交替設置。

14、可選的，所述負極片包括負極集流體和負極活性層，所述負極活性層覆蓋所述負極集流體的兩側面。

15、可選的，兩側的所述第一電芯單元中最外側的負極片與所述主體部貼合。

16、可選的，兩側的所述第一電芯單元中最外側的負極片包括負極集流體和負極活性層，所述負極集流體靠近所述主體部的一側設有所述負極活性層。

17、可選的，所有的所述第一電芯單元和所有的所述第二電芯單元形成堆疊結構，所述連續隔膜z字型折疊結束后，剩余的所述連續隔膜繞所述堆疊結構至少一周。

18、可選的，所述正極片在所述負極片所在平面內的投影，完全落入所述負極片內。

19、可選的，所述正極片在所述負極片所在平面內的投影的外輪廓與所述負極片對應的側邊之間的距離為d1，其中，0.5mm≤d1≤3.5mm。

20、可選的，所述負極片在所述隔膜所在的平面內的投影，完全落入所述隔膜內。

21、可選的，所述負極片在所述隔膜所在的平面內的投影的外輪廓與所述隔膜對應的側邊之間的距離為d2，其中，1mm≤d2≤4mm。

22、第二方面，本申請實施例還提供一種電池，包括：上述任意一項所述的疊片電芯。

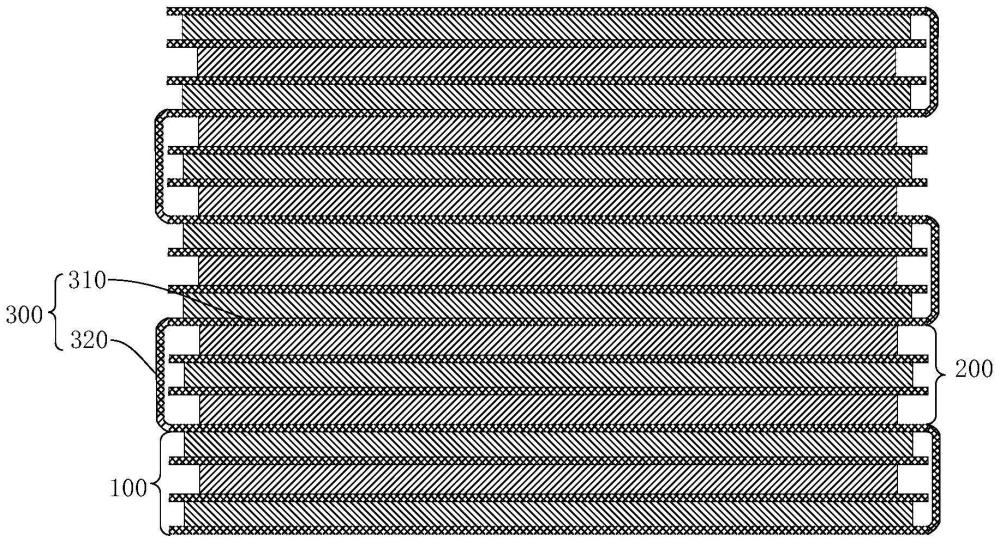

23、本申請實施例提供的疊片電芯和電池，該疊片電芯包括第一電芯單元、第二電芯單元和連續隔膜，第一電芯單元和第二電芯單元均包括負極片、正極片和隔膜，第一電芯單元和第二電芯單元中負極片與正極片沿厚度方向交替設置，且負極片與正極片之間通過隔膜隔開，第一電芯單元最外側的極片均為負極片，第二電芯單元最外側的極片均為正極片，第一電芯單元和第二電芯單元沿厚度方向交替設置，連續隔膜呈z字型折疊形成主體部和彎折部，相鄰的主體部通過彎折部連接，相鄰的第一電芯單元和第二電芯單元之間通過主體部隔開，第一電芯單元和第二電芯單元均為多層極片結構，第一電芯單元和第二電芯單元中負極片與正極片的對齊度可控，第一電芯單元和第二電芯單元的對齊度高，通過連續隔膜將第一電芯單元和第二電芯單元組裝后形成的疊片電芯的對齊度高，連續隔膜的折疊次數少，減少了加工工序，克服了現有的疊片電芯加工效率低、對齊度差的問題，具有加工效率高、對齊度好的優點。

技術特征：

1.一種疊片電芯，其特征在于，包括：

2.根據權利要求1所述的疊片電芯，其特征在于，所述負極片(110)為單體結構的極片或連續結構的極片。

3.根據權利要求1所述的疊片電芯，其特征在于，所述隔膜為單體結構的膜材或連續結構的膜材。

4.根據權利要求1所述的疊片電芯，其特征在于，所述第一電芯單元(100)由單體結構的所述負極片(110)、所述隔膜(120)、所述正極片(130)、所述隔膜(120)和所述負極片(110)依次堆疊而成；

5.根據權利要求1所述的疊片電芯，其特征在于，所述第一電芯單元(100)由連續結構的所述負極片(110)、連續結構的所述隔膜(120)、一個單體結構的所述正極片(130)堆疊而成，其中，所述負極片(110)貼合在所述隔膜(120)的一側，所述負極片(110)和所述隔膜(120)彎折，所述正極片(130)位于所述隔膜(120)彎折的空間內，并與兩側的所述隔膜(120)貼合。

6.根據權利要求1所述的疊片電芯，其特征在于，所述第一電芯單元(100)由連續結構的所述負極片(110)、兩條連續結構的所述隔膜(120)和多個單體結構的所述正極片(130)堆疊而成，其中，一條所述隔膜(120)的長度小于另一條所述隔膜(120)的長度，所述負極片(110)復合于兩條所述隔膜(120)之間，所述負極片(110)與所述隔膜(120)形成的復合結構呈z字型折疊，形成多個交替且連續設置的第一水平部(122)和第一連接部(123)，位于兩側所述第一水平部(122)上的所述負極片(110)的最外側裸露，沿所述正極片(130)的厚度方向，所述第一水平部(122)與所述正極片(130)交替設置。

7.根據權利要求1所述的疊片電芯，其特征在于，所述第二電芯單元(200)由一個單體結構的所述負極片(110)、連續結構的所述隔膜(120)和兩個單體結構的所述正極片(130)堆疊而成，其中，所述隔膜(120)彎折形成隔離部(121)，所述負極片(110)位于兩個所述正極片(130)之間，且所述負極片(110)與所述正極片(130)通過所述隔離部(121)隔開。

8.根據權利要求1所述的疊片電芯，其特征在于，所述第二電芯單元(200)由連續結構的所述負極片(110)、兩條連續結構的所述隔膜(120)和多個單體結構的所述正極片(130)堆疊而成，其中，所述負極片(110)復合于兩條所述隔膜(120)之間，所述負極片(110)和所述隔膜(120)形成的復合結構呈z字型折疊形成多個交替且連續設置的第二水平部(124)和第二連接部(125)，沿所述正極片(130)的厚度方向，所述正極片(130)與所述第二水平部(124)交替設置。

9.根據權利要求1所述的疊片電芯，其特征在于，所述負極片(110)包括負極集流體(111)和負極活性層(112)，所述負極活性層(112)覆蓋所述負極集流體(111)的兩側面。

10.根據權利要求1所述的疊片電芯，其特征在于，兩側的所述第一電芯單元(100)中最外側的負極片(110)與所述主體部(310)貼合。

11.根據權利要求1所述的疊片電芯，其特征在于，兩側的所述第一電芯單元(100)中最外側的負極片(110)包括負極集流體(111)和負極活性層(112)，所述負極集流體(111)靠近所述主體部(310)的一側設有所述負極活性層(112)。

12.根據權利要求1至11任意一項所述的疊片電芯，其特征在于，所有的所述第一電芯單元(100)和所有的所述第二電芯單元(200)形成堆疊結構，所述連續隔膜(300)z字型折疊結束后，剩余的所述連續隔膜(300)繞所述堆疊結構至少一周。

13.根據權利要求1至11任意一項所述的疊片電芯，其特征在于，所述正極片(130)在所述負極片(110)所在平面內的投影，完全落入所述負極片(110)內。

14.根據權利要求13所述的疊片電芯，其特征在于，所述正極片(130)在所述負極片(110)所在平面內的投影的外輪廓與所述負極片(110)對應的側邊之間的距離為d1，其中，0.5mm≤d1≤3.5mm。

15.根據權利要求1至11任意一項所述的疊片電芯，其特征在于：所述負極片(110)在所述隔膜(120)所在的平面內的投影，完全落入所述隔膜(120)內。

16.根據權利要求15所述的疊片電芯，其特征在于，所述負極片(110)在所述隔膜(120)所在的平面內的投影的外輪廓與所述隔膜(120)對應的側邊之間的距離為d2，其中，1mm≤d2≤4mm。

17.一種電池，其特征在于，包括：如權利要求1至16任意一項所述的疊片電芯。

技術總結
本申請公開一種疊片電芯和電池，該疊片電芯包括M個第一電芯單元、N個第二電芯單元和連續隔膜，第一電芯單元和第二電芯單元均包括負極片、隔膜和正極片，負極片與正極片沿厚度方向交替設置，且負極片與正極片之間通過隔膜隔開，第一電芯單元的最外側均為負極片，第二電芯單元的最外側均為正極片，其中，M和N均為正整數，M?N＝1；連續隔膜包括多個交替且連續設置的主體部和彎折部，所述第一電芯單元和所述第二電芯單元沿厚度方向交替設置，相鄰的所述第一電芯單元和所述第二電芯單元之間通過所述主體部隔開。本申請克服了現有的疊片電芯加工效率低、對齊度差的問題，具有加工效率高、對齊度好的優點。

技術研發人員：蘇斌,陳利權,苑丁丁,李維波
受保護的技術使用者：湖北億緯動力有限公司
技術研發日：20240511
技術公布日：2025/4/28
