本發明涉及電纜的，具體涉及一種耐火類低壓電線。

背景技術：

1、耐火電線是一種特殊設計的電纜，其主要特點是在火災等高溫環境中，仍然能夠維持正常的電氣性能，并確保關鍵設備或系統的供電不中斷。在某些特定條件下，耐火類電線需要埋設于地下，比如應急供電線路或某些特殊工業場所(如化工廠)中，對地下線路提出了耐火要求。

2、公開號為cn204087884u的申請文件公開了一種耐火電線，包括導體與包覆在導體上的無機材料耐火層。

3、現有技術缺少科學的評估工具對耐火層厚度進行量化評估，導致產品在極端環境(如高溫或火災)下的可靠性難以驗證，可能造成耐火層設計與實際需求不符。

技術實現思路

1、本發明的目的在于，針對上述存在的不足，提出一種耐火類低壓電線。

2、本發明采用如下技術方案：

3、一種耐火類低壓電線，該電線包括由內向外依次包設的導體芯、絕緣層、耐火層和護套層；所述耐火層的厚度范圍在0至耐火層厚度的最大值之間，耐火層厚度的最大值通過厚度評估系統評估得出；

4、厚度評估系統評估耐火層厚度的最大值包括：基于耐火層混合材料的密度、耐火層的熱擴散因子、耐火層的熱導率、耐火層耐受溫度的最大值、耐火層的比熱容和耐火層的耐壓因子得出耐火層厚度計算指標，根據耐火層厚度計算指標和絕緣層厚度得出耐火層厚度的最大值。

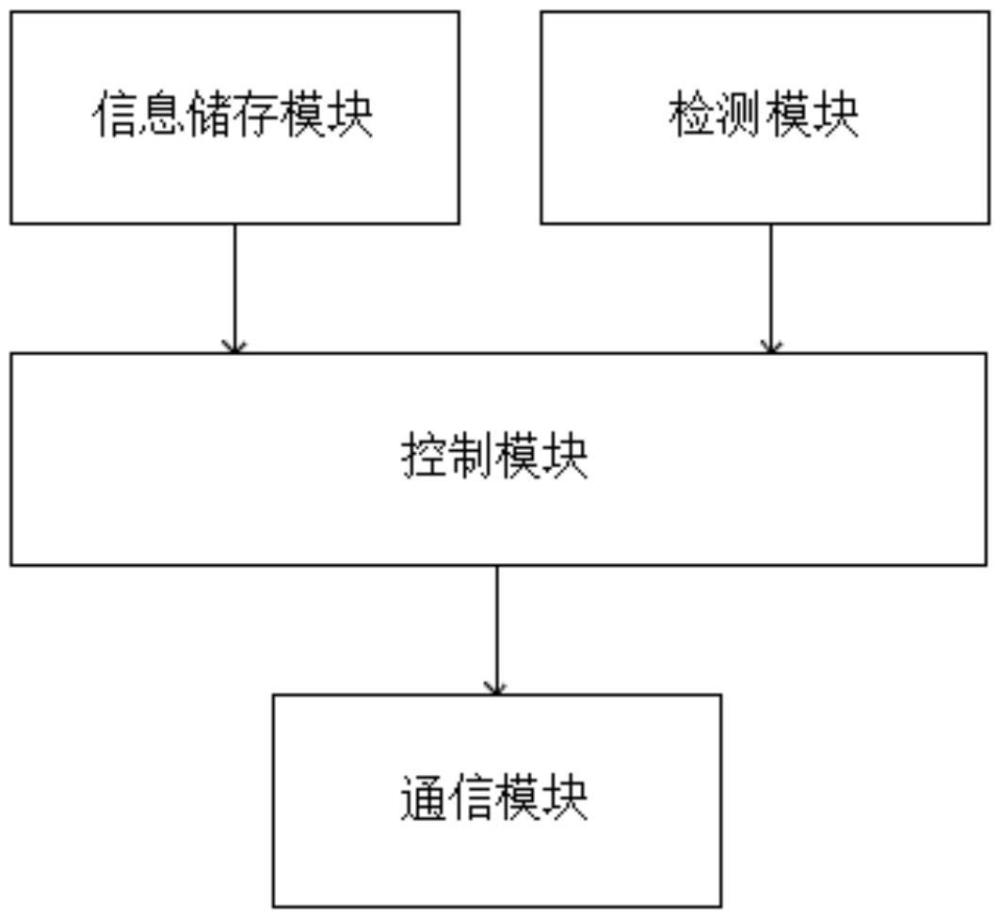

5、可選的，所述厚度評估系統包括信息儲存模塊、檢測模塊、控制模塊和通信模塊；所述信息儲存模塊用于儲存耐火層耐受溫度的最大值、耐火層混合材料組成的總個數和電線的埋設深度，并傳輸至控制模塊；所述檢測模塊用于檢測且得出絕緣層厚度、土壤的密度、每種混合材料的密度、每種混合材料的體積、耐火層的比熱容和耐火層的熱導率，并傳輸至控制模塊；所述控制模塊根據土壤的密度和電線的埋設深度得出耐火層的耐壓因子，根據耐火層混合材料組成的總個數、每種混合材料的密度和每種混合材料的體積得出耐火層混合材料的密度，根據耐火層的熱導率、耐火層混合材料的密度和耐火層的比熱容得出耐火層的熱擴散因子，根據耐火層混合材料的密度、耐火層的熱擴散因子、耐火層的熱導率、耐火層耐受溫度的最大值、耐火層的比熱容和耐火層的耐壓因子得出耐火層厚度計算指標，根據耐火層厚度計算指標和絕緣層厚度得出耐火層厚度的最大值，并將耐火層厚度的最大值傳輸至通信模塊；所述通信模塊將耐火層厚度的最大值傳輸至用戶端。

6、可選的，所述檢測模塊包括厚度檢測子模塊、密度檢測子模塊、體積檢測子模塊、比熱容檢測子模塊和熱導率檢測子模塊；所述厚度檢測子模塊用于檢測且得出絕緣層厚度，并傳輸至控制模塊；所述密度檢測子模塊用于檢測且得出土壤的密度和每種混合材料的密度，并傳輸至控制模塊；所述體積檢測子模塊用于檢測且得出每種混合材料的體積，并傳輸至控制模塊；所述比熱容檢測子模塊用于檢測且得出耐火層的比熱容，并傳輸至控制模塊；所述熱導率檢測子模塊用于檢測且得出耐火層的熱導率，并傳輸至控制模塊。

7、可選的，所述厚度檢測子模塊包括拍攝單元、預處理單元、邊緣檢測單元和厚度計算單元；所述拍攝單元用于拍攝且得出初始圖像；所述預處理單元對初始圖像進行去噪的處理；所述邊緣檢測單元使用邊緣檢測算法識別絕緣層的內外邊界；所述厚度計算單元根據絕緣層的內外邊界得出絕緣層厚度，并傳輸至控制模塊。

8、可選的，所述控制模塊計算耐火層厚度的最大值時，滿足以下式子：

9、

10、其中，trlmax為耐火層厚度的最大值，jyc為絕緣層厚度，nhc為耐火層厚度計算指標；σmix為耐火層混合材料的密度，rks為耐火層的熱擴散因子，rdl為耐火層的熱導率，tempmax為耐火層耐受溫度的最大值，brr為耐火層的比熱容，yl為耐火層的耐壓因子。

11、本發明所取得的有益效果是：

12、1、通過厚度評估系統，精確計算耐火層厚度的最大值，避免了傳統技術中對耐火層厚度依賴經驗或固定值設計的缺陷；

13、2、厚度評估系統能夠綜合考慮多種影響因素從而優化電線設計；

14、3、通過厚度檢測子模塊中的拍攝單元、預處理單元和邊緣檢測算法，利用視覺檢測技術精確識別絕緣層邊界，自動計算厚度，提升檢測精度和可靠性。

15、為使能更進一步了解本發明的特征及技術內容，請參閱以下有關本發明的詳細說明與附圖，然而所提供的附圖僅用于提供參考與說明，并非用來對本發明加以限制。

技術特征：

1.一種耐火類低壓電線，其特征在于，該電線包括由內向外依次包設的導體芯、絕緣層、耐火層和護套層；

2.如權利要求1所述的一種耐火類低壓電線，其特征在于，所述厚度評估系統包括信息儲存模塊、檢測模塊、控制模塊和通信模塊；

3.如權利要求2所述的一種耐火類低壓電線，其特征在于，所述檢測模塊包括厚度檢測子模塊、密度檢測子模塊、體積檢測子模塊、比熱容檢測子模塊和熱導率檢測子模塊；

4.如權利要求3所述的一種耐火類低壓電線，其特征在于，所述厚度檢測子模塊包括拍攝單元、預處理單元、邊緣檢測單元和厚度計算單元；

5.如權利要求4所述的一種耐火類低壓電線，其特征在于，所述控制模塊計算耐火層厚度的最大值時，滿足以下式子：

技術總結
本發明涉及電纜的技術領域，具體涉及一種耐火類低壓電線，該電線包括由內向外依次包設的導體芯、絕緣層、耐火層和護套層；所述耐火層的厚度范圍在0至耐火層厚度的最大值之間，耐火層厚度的最大值通過厚度評估系統評估得出。通過厚度評估系統，精確計算耐火層厚度的最大值，避免了傳統技術中對耐火層厚度依賴經驗或固定值設計的缺陷。

技術研發人員：鐘廣堯,余琳玲,張銳斌,林建清,張文遠,金思潮,黃煥新
受保護的技術使用者：廣東新亞光電纜股份有限公司
技術研發日：
技術公布日：2025/4/28
