本技術涉及電纜，具體為交聯聚烯烴絕緣耐高溫防火電纜。

背景技術：

1、電纜是由一根或多根相互絕緣的導體和外包絕緣保護層制成，將電力或信息從一處傳輸到另一處的導線，都是由多股細線組成一根整線，外面包有絕緣的橡膠皮。電纜通常是由幾根或幾組導線（每組至少兩根）絞合而成的類似繩索的電纜，每組導線之間相互絕緣，并常圍繞著一根中心扭成，整個外面包有高度絕緣的覆蓋層。電纜具有內通電，外絕緣的特征。

2、例如公告號cn220456129u的中國授權專利《一種防火電纜》，包括：線芯，線芯設置有兩個相互絞合，絕緣效果好；填充層，填充層包裹在兩個線芯的外側；護套，護套套設在填充層的外部，起保護作用；緩沖組件，緩沖組件設置在填充層與護套之間。

3、但是電纜在使用過程中可能會受到各種外部物理損傷和機械壓力，易出現電纜損壞或性能下降，而且在高溫環境下，傳統的電纜絕緣材料可能會因為熱老化而導致電氣性能下降，甚至引發絕緣失效，因此不滿足現有的需求，對此我們提出了交聯聚烯烴絕緣耐高溫防火電纜。

技術實現思路

1、本實用新型的目的在于提供交聯聚烯烴絕緣耐高溫防火電纜，以解決上述背景技術中提出的電纜在高溫環境下可能會因為熱老化而導致電氣性能下降的問題。

2、為實現上述目的，本實用新型提供如下技術方案：交聯聚烯烴絕緣耐高溫防火電纜，包括纜芯,所述纜芯的內部設有三個環形分布的線芯，且線芯互相絞合，所述纜芯的外部包裹有復合交聯聚烯烴絕緣層，所述復合交聯聚烯烴絕緣層由基礎絕緣層和支撐層組成，所述復合交聯聚烯烴絕緣層的外部包裹有阻燃層，所述阻燃層由隔離層、膨脹層和聚合物復合層組成，所述阻燃層的外部設置有鎧裝層，所述鎧裝層由金屬絲編織層和金屬帶繞包層組成，所述鎧裝層的外部設置有復合外護套。

3、優選的，所述線芯包括導體，且導體由若干銅絲絞合而成，所述導體的外部包裹有包套，且包套與導體擠壓成型。

4、優選的，所述線芯與纜芯之間的空隙設有填充物。

5、優選的，所述基礎絕緣層位于復合交聯聚烯烴絕緣層的最內側，且基礎絕緣層與纜芯相貼合，所述支撐層編制成型在基礎絕緣層的外部。

6、優選的，所述隔離層與復合交聯聚烯烴絕緣層的外側相貼合，所述膨脹層涂覆成型在隔離層的外部，所述聚合物復合層包裹在膨脹層的外部。

7、優選的，所述金屬絲編織層由多根金屬絲編織成網狀結構，且金屬絲編織層包裹在阻燃層的外部，所述金屬帶繞包層繞包在金屬絲編織層的外部。

8、優選的，所述復合外護套包括內護層，且內護層與鎧裝層擠壓成型，所述內護層的外壁設有中心加強層，所述中心加強層的外部設置有外護層。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本實用新型通過采用交聯聚烯烴材料作為基礎絕緣材料，復合交聯聚烯烴絕緣層具有極高的絕緣強度和電氣性能，能夠有效防止電流泄漏和短路等問題的發生，而且交聯聚烯烴材料本身具有較高的耐熱性，經過交聯處理后，其耐高溫性能得到進一步提升，能夠在高溫環境下保持穩定的絕緣性能，增強層的設置使得絕緣層具有更高的機械強度和耐磨性，能夠抵抗外部物理損傷和機械壓力，延長電纜的使用壽命。

11、2、本實用新型通過設有阻燃層，阻燃層能夠在電纜遭遇火源時迅速發揮作用，延緩火焰的傳播速度，降低火災對電纜和周邊環境的損害，使得電纜在火災發生時能夠保持較長時間的穩定運行，為火災的撲滅和人員疏散提供寶貴時間，由于阻燃層能夠有效地保護電纜內部結構免受火焰侵蝕，因此能夠減少因火災導致的電纜損壞和更換成本。

12、3、本實用新型通過設有鎧裝層，金屬絲編織層和金屬帶繞包層的結合，顯著提高了電纜的機械強度，使其能夠抵抗外部的物理損傷和機械壓力，確保電纜在復雜環境下的穩定運行，鎧裝層不僅能夠增強電纜的機械強度，還能提供一定的防護作用，保護電纜內部的絕緣層和導體不受損傷，還具有良好的導電性，能夠有效地屏蔽外部電磁干擾，提高電纜的電磁性能，通過增強電纜的機械強度和防護能力，鎧裝層能夠在一定程度上減少電纜因外部因素導致的故障風險。

技術特征：

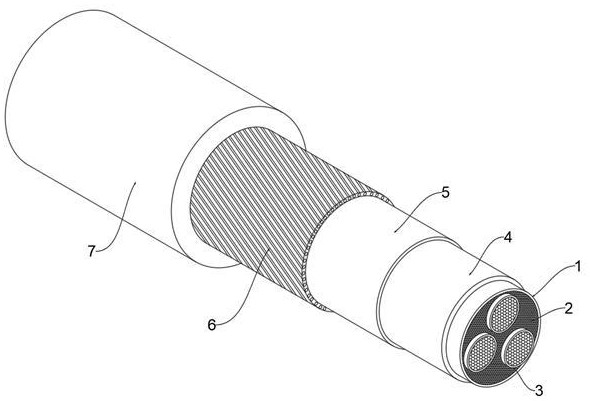

1.交聯聚烯烴絕緣耐高溫防火電纜，包括纜芯（1）,其特征在于：所述纜芯（1）的內部設有三個環形分布的線芯（3），且線芯（3）互相絞合，所述纜芯（1）的外部包裹有復合交聯聚烯烴絕緣層（4），所述復合交聯聚烯烴絕緣層（4）由基礎絕緣層（41）和支撐層（42）組成，所述復合交聯聚烯烴絕緣層（4）的外部包裹有阻燃層（5），所述阻燃層（5）由隔離層（51）、膨脹層（52）和聚合物復合層（53）組成，所述阻燃層（5）的外部設置有鎧裝層（6），所述鎧裝層（6）由金屬絲編織層（61）和金屬帶繞包層（62）組成，所述鎧裝層（6）的外部設置有復合外護套（7）。

2.根據權利要求1所述的交聯聚烯烴絕緣耐高溫防火電纜，其特征在于：所述線芯（3）包括導體（32），且導體（32）由若干銅絲絞合而成，所述導體（32）的外部包裹有包套（31），且包套（31）與導體（32）擠壓成型。

3.根據權利要求2所述的交聯聚烯烴絕緣耐高溫防火電纜，其特征在于：所述線芯（3）與纜芯（1）之間的空隙設有填充物（2）。

4.根據權利要求1所述的交聯聚烯烴絕緣耐高溫防火電纜，其特征在于：所述基礎絕緣層（41）位于復合交聯聚烯烴絕緣層（4）的最內側，且基礎絕緣層（41）與纜芯（1）相貼合，所述支撐層（42）編制成型在基礎絕緣層（41）的外部。

5.根據權利要求1所述的交聯聚烯烴絕緣耐高溫防火電纜，其特征在于：所述隔離層（51）與復合交聯聚烯烴絕緣層（4）的外側相貼合，所述膨脹層（52）涂覆成型在隔離層（51）的外部，所述聚合物復合層（53）包裹在膨脹層（52）的外部。

6.根據權利要求1所述的交聯聚烯烴絕緣耐高溫防火電纜，其特征在于：所述金屬絲編織層（61）由多根金屬絲編織成網狀結構，且金屬絲編織層（61）包裹在阻燃層（5）的外部，所述金屬帶繞包層（62）繞包在金屬絲編織層（61）的外部。

7.根據權利要求1所述的交聯聚烯烴絕緣耐高溫防火電纜，其特征在于：所述復合外護套（7）包括內護層（71），且內護層（71）與鎧裝層（6）擠壓成型，所述內護層（71）的外壁設有中心加強層（72），所述中心加強層（72）的外部設置有外護層（73）。

技術總結
本技術公開了交聯聚烯烴絕緣耐高溫防火電纜，包括纜芯,所述纜芯的內部設有三個環形分布的線芯，且線芯互相絞合，所述纜芯的外部包裹有復合交聯聚烯烴絕緣層，所述復合交聯聚烯烴絕緣層由基礎絕緣層和支撐層組成，所述復合交聯聚烯烴絕緣層的外部包裹有阻燃層，所述阻燃層由隔離層、膨脹層和聚合物復合層組成，所述阻燃層的外部設置有鎧裝層，所述鎧裝層由金屬絲編織層和金屬帶繞包層組成，所述鎧裝層的外部設置有復合外護套，解決了電纜在高溫環境下可能會因為熱老化而導致電氣性能下降的問題。

技術研發人員：宗銘,徐國新,劉云昌,談亮
受保護的技術使用者：江蘇鴻翔電纜有限公司
技術研發日：20240430
技術公布日：2025/4/28
