本發明屬于激光，特別涉及一種實現脈沖串內子脈沖寬度可獨立調節的方法及系統。

背景技術：

1、近年來，超快激光技術取得了顯著進展，并在先進制造、超快成像、信息存儲以及臨床醫學等多個領域得到了廣泛應用。相比于連續激光加工或長脈沖激光加工，超快激光加工具有以下顯著特點：其脈沖持續時間極短、峰值功率極高、熱影響區小。超短脈沖的持續時間使激光能量主要集中在光子-電子相互作用的極微小范圍內，顯著減少了重鑄層、微裂紋等加工缺陷的產生。此外，與長脈沖激光加工中常見的等離子體屏蔽效應相比，超快激光加工能夠在一定程度上有效避免這一現象的發生。

2、超快激光的峰值功率可高達100tw，幾乎能夠加工所有材料，包括金屬、半導體、電介質及生物組織等。這種高峰值功率使得超快激光與物質的相互作用呈現出非線性、非平衡特性，不再是傳統的熱熔過程。此外，由于短脈沖激光的損傷閾值統計不確定性較小，其加工精度可以突破亞微米級，使飛秒激光加工在高精度制造中表現出極大的優勢。在具體應用中，超快激光技術已經在多個領域顯示出其優越性。例如，在物理學中，它可用于觀察激光誘導的空氣等離子體激發；在激光制造中，它能顯著提高加工效率，改善材料表面的光潔度；此外，通過雙脈沖序列的調控，超快激光還可用于制備亞波長周期性表面結構等。

3、超短光脈沖還具有持續時間在飛秒量級、高峰值功率以及寬光譜范圍等特性。這些特性使得超短脈沖在時域和空間的整形能力極強，從而能夠生成具有精確時間間隔、脈沖寬度和強度的脈沖序列，為研究材料的基本特性和動態行為提供了重要手段。然而，目前針對超短激光脈沖串調控的研究仍顯不足。如何實現對脈沖串內子脈沖的靈活調控，以生成滿足特定應用需求的超短激光脈沖串，是該領域亟需解決的關鍵問題。

4、當前市場上的脈沖串內子脈沖脈寬都是固定一致的，無法精確調諧單脈沖的脈寬，不利于激光精密加工工藝的多元化試驗與優化。

技術實現思路

1、基于此，本發明提出一種實現脈沖串內子脈沖寬度可獨立調節的方法及系統，能夠精確、靈活地對脈沖串內的子脈沖寬度進行操控。

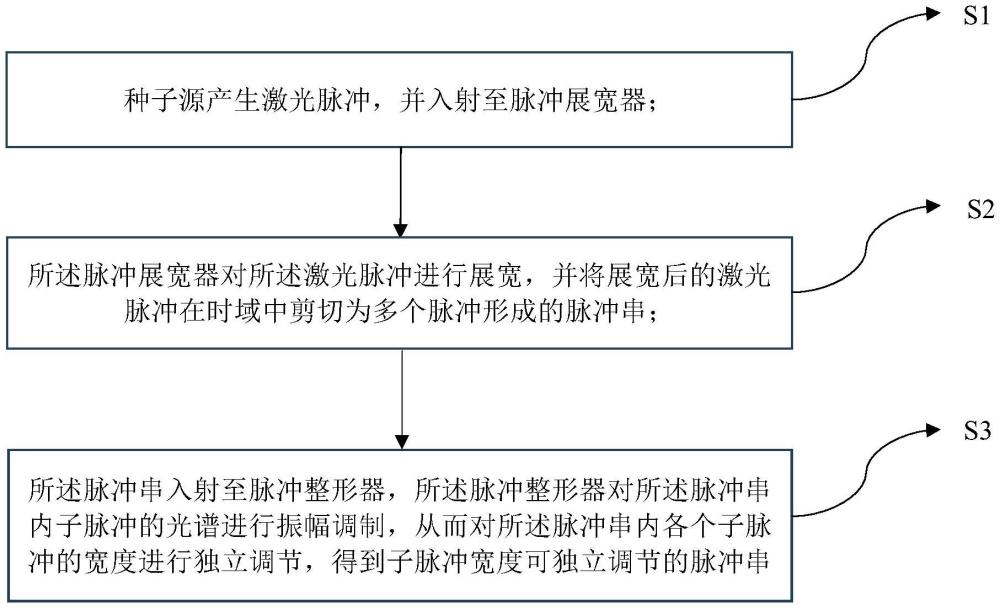

2、本發明提供的一種實現脈沖串內子脈沖寬度可獨立調節的方法，包括以下步驟：

3、種子源產生激光脈沖，并入射至脈沖展寬器；

4、所述脈沖展寬器對所述激光脈沖進行展寬，并將展寬后的激光脈沖在時域中剪切為多個脈沖形成的脈沖串；

5、所述脈沖串入射至脈沖整形器，所述脈沖整形器對所述脈沖串內子脈沖的光譜進行振幅調制，從而對所述脈沖串內各個子脈沖的寬度進行獨立調節，得到子脈沖寬度可獨立調節的脈沖串。

6、進一步的，所述脈沖串入射至脈沖整形器，所述脈沖整形器對所述脈沖串內子脈沖的光譜進行振幅調制，從而對所述脈沖串內各個子脈沖的寬度進行獨立調節，具體為：

7、所述脈沖串入射至第一衍射光柵，所述第一衍射光柵將所述脈沖串沿著水平方向展開，形成空間啁啾；

8、所述水平方向展開之后的脈沖通過第一透鏡進行準直，變?yōu)槠叫泄猓?/p>

9、所述平行光入射至半波片，通過所述半波片將光的偏振方向調整為與液晶空間光調制器的晶體光軸平行的方向；

10、將所述液晶空間光調制器放置在第一透鏡的焦平面處，形成輸入光場的傅里葉變換；將所述液晶空間光調制器劃分為m個區域，不同區域?qū)?yīng)不同的光譜成分；基于每個區域設定的通過率，所述液晶空間光調制器對m個區域中的光譜進行振幅調制。

11、進一步的，所述液晶空間光調制器對m個區域中的光譜進行振幅調制，具體為：

12、通過調節所述液晶空間光調制器不同位置處的灰度來改變所述脈沖串的光譜形狀。

13、進一步的，所述方法還包括：

14、所述子脈沖寬度可獨立調節的脈沖串入射至脈沖控制器，所述脈沖控制器控制所述子脈沖寬度可獨立調節的脈沖串中特定脈沖的通過；

15、光纖放大器對所述脈沖控制器輸出的光信號進行放大，輸出放大后的激光脈沖串。

16、本發明提供的一種實現脈沖串內子脈沖寬度可獨立調節的系統，沿光路方向依次包括：

17、種子源，用于產生激光脈沖；

18、脈沖展寬器，用于對所述激光脈沖進行展寬，并將展寬后的激光脈沖在時域中剪切為多個脈沖形成的脈沖串；

19、脈沖整形器，用于對所述脈沖串內子脈沖的光譜進行振幅調制，從而對所述脈沖串內各個子脈沖的寬度進行獨立調節，輸出子脈沖寬度可獨立調節的脈沖串。

20、進一步的，所述脈沖整形器沿光路方向依次包括第一衍射光柵、第一透鏡、半波片、液晶空間光調制器、偏振片、第二透鏡和第二衍射光柵；所述第一衍射光柵和所述第二衍射光柵為相同刻線且擺放位置平行；所述半波片用于將脈沖的偏振方向調整為與所述液晶空間光調制器的晶體光軸平行的方向；所述第一透鏡和第二透鏡采用相同焦距；所述液晶空間光調制器用于調制光束的振幅；所述偏振片用于改變光束的偏振方向。

21、進一步的，所述脈沖展寬器包括環形器和啁啾光纖光柵，所述環形器的第一端與所述種子源相連，所述環形器的第二端與所述啁啾光纖光柵相連，所述環形器的第三端與所述脈沖整形器相連。

22、進一步的，所述啁啾光纖光柵為可調諧啁啾光纖光柵。

23、進一步的，所述液晶空間光調制器為相位型液晶空間光調制器。

24、進一步的，所述系統還包括：

25、脈沖控制器，用于接收所述子脈沖寬度可獨立調節的脈沖串，控制其中特定脈沖的通過；

26、光纖放大器，用于對所述脈沖控制器輸出的光信號進行放大，輸出放大后的激光脈沖串。

27、本發明的有益效果：

28、(1)本發明可根據應用需求來設定脈沖串中子脈沖的脈沖寬度大小，使子脈沖的脈沖寬度可編程可調，實現了激光脈沖在脈沖寬度上的精確、獨立操控，克服了現有技術不能靈活控制的缺點。

29、(2)本發明提出的實現脈沖串內子脈沖寬度可獨立調節的方法及系統，結構簡單，僅需簡單設置即可實現復雜的脈沖操控。

技術特征：

1.一種實現脈沖串內子脈沖寬度可獨立調節的方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的實現脈沖串內子脈沖寬度可獨立調節的方法，其特征在于，所述脈沖串入射至脈沖整形器，所述脈沖整形器對所述脈沖串內子脈沖的光譜進行振幅調制，從而對所述脈沖串內各個子脈沖的寬度進行獨立調節，具體為：

3.根據權利要求2所述的實現脈沖串內子脈沖寬度可獨立調節的方法，其特征在于，所述液晶空間光調制器對m個區域中的光譜進行振幅調制，具體為：

4.根據權利要求1所述的實現脈沖串內子脈沖寬度可獨立調節的方法，其特征在于，所述方法還包括：

5.一種實現脈沖串內子脈沖寬度可獨立調節的系統，其特征在于，沿光路方向依次包括：

6.根據權利要求5所述的實現脈沖串內子脈沖寬度可獨立調節的系統，其特征在于，所述脈沖整形器沿光路方向依次包括第一衍射光柵、第一透鏡、半波片、液晶空間光調制器、偏振片、第二透鏡和第二衍射光柵；所述第一衍射光柵和所述第二衍射光柵為相同刻線且擺放位置平行；所述半波片用于將脈沖的偏振方向調整為與所述液晶空間光調制器的晶體光軸平行的方向；所述第一透鏡和第二透鏡采用相同焦距；所述液晶空間光調制器用于調制光束的振幅；所述偏振片用于改變光束的偏振方向。

7.根據權利要求5所述的實現脈沖串內子脈沖寬度可獨立調節的系統，其特征在于，所述脈沖展寬器包括環形器和啁啾光纖光柵，所述環形器的第一端與所述種子源相連，所述環形器的第二端與所述啁啾光纖光柵相連，所述環形器的第三端與所述脈沖整形器相連。

8.根據權利要求7所述的實現脈沖串內子脈沖寬度可獨立調節的系統，其特征在于，所述啁啾光纖光柵為可調諧啁啾光纖光柵。

9.根據權利要求6所述的實現脈沖串內子脈沖寬度可獨立調節的系統，其特征在于，所述液晶空間光調制器為相位型液晶空間光調制器。

10.根據權利要求5所述的實現脈沖串內子脈沖寬度可獨立調節的系統，其特征在于，所述系統還包括：

技術總結
本發明屬于激光技術領域，公開了一種實現脈沖串內子脈沖寬度可獨立調節的方法及系統。該方法包括：種子源產生激光脈沖，并入射至脈沖展寬器；所述脈沖展寬器對所述激光脈沖進行展寬，并將展寬后的激光脈沖在時域中剪切為多個脈沖形成的脈沖串；所述脈沖串入射至脈沖整形器，所述脈沖整形器對所述脈沖串內子脈沖的光譜進行振幅調制，從而對所述脈沖串內各個子脈沖的寬度進行獨立調節，得到子脈沖寬度可獨立調節的脈沖串。本發明能夠精確、靈活地對脈沖串內的子脈沖寬度進行操控。

技術研發人員：劉文慧,李劍偉,胡夢珠,吳讓大
受保護的技術使用者：浙江摩克激光智能裝備有限公司
技術研發日：
技術公布日：2025/4/28
