本技術涉及斷路器，具體涉及一種新型一體式深度融合柱上斷路器。

背景技術：

1、一體式深度融合柱上斷路器適用于多種場景，如城市電網變電站、工業廠房和風電場等。在這些場景中，它能夠快速、可靠地進行高電壓的保護，對電力設備進行高效的保護和維護。

2、但現有的融合柱上斷路器一般是通過螺栓固定在桿架上，工作人員通過工具擰動螺栓，將融合柱上斷路器安裝在桿架上，該種方式操作較為麻煩，且耗時較長。

技術實現思路

1、針對現有技術所存在的上述缺點，本實用新型提供了一種新型一體式深度融合柱上斷路器，能夠有效解決現有技術通過螺栓將融合柱上斷路器安裝在桿架上耗時較長操作較麻煩的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：

3、本實用新型提供一種新型一體式深度融合柱上斷路器，包括斷路器本體，所述斷路器本體的底部兩側固定連接有l型板，所述l型板的側壁開設有兩個通孔，所述斷路器本體的頂部設置有安裝座，所述安裝座的內部開設有兩組放置槽，兩組所述放置槽的內部均設置有固定機構，所述固定機構包括彈簧，所述彈簧的一端與放置槽的內壁固定安裝，所述彈簧另一端固定連接有固定柱，每個所述固定柱分別與對應的通孔相適配，每個所述固定柱的側壁均固定連接有連接板，所述安裝座的內部開設有多個矩形槽，多個所述矩形槽分別與多個放置槽相連通，每個所述連接板滑動安裝在相對應矩形槽的內部，每個所述連接板遠離固定柱的一側均設置有解鎖機構。

4、優選的，所述解鎖機構包括壓板，所述壓板的側壁與連接板遠離固定柱的一側固定連接，所述壓板靠近連接板的側壁固定連接有兩個滑塊，兩個所述滑塊相對設置，所述安裝座的正面和背部的兩側均開設有兩個滑槽，每個所述滑塊活動安裝在相對應滑槽的內部。

5、優選的，所述斷路器本體的兩端均設置有把手。

6、優選的，所述把手的外部套裝有絕緣膠套。

7、優選的，所述絕緣膠套上設有多個點狀凸起。

8、優選的，所述安裝座的兩側固定安裝有橫板。

9、優選的，所述橫板的頂部均開設有兩個螺紋孔。

10、優選的，所述壓板的內部設置有防護墊。

11、優選的，所述固定柱的端面為傾斜面。

12、優選的，所述彈簧和固定柱均設有多個，并且彈簧和固定柱設置的數量相同。

13、本實用新型提供的技術方案，與已知的現有技術相比，具有如下有益效果：

14、本實用新型通過安裝座、彈簧、固定柱、l型板和通孔的設置，當l型板的底部對固定柱有一定的作用力，將固定柱收縮到放置槽的內部，然后遇到通孔，將固定柱貫穿通孔，進而對l型板進行限位固定，進而對斷路器本體，將斷路器本體安裝在安裝座的頂部，將斷路器本體固定在桿架上，對比現在通過螺栓進行固定，該種方式操作更簡單，且耗費時間較短。

技術特征：

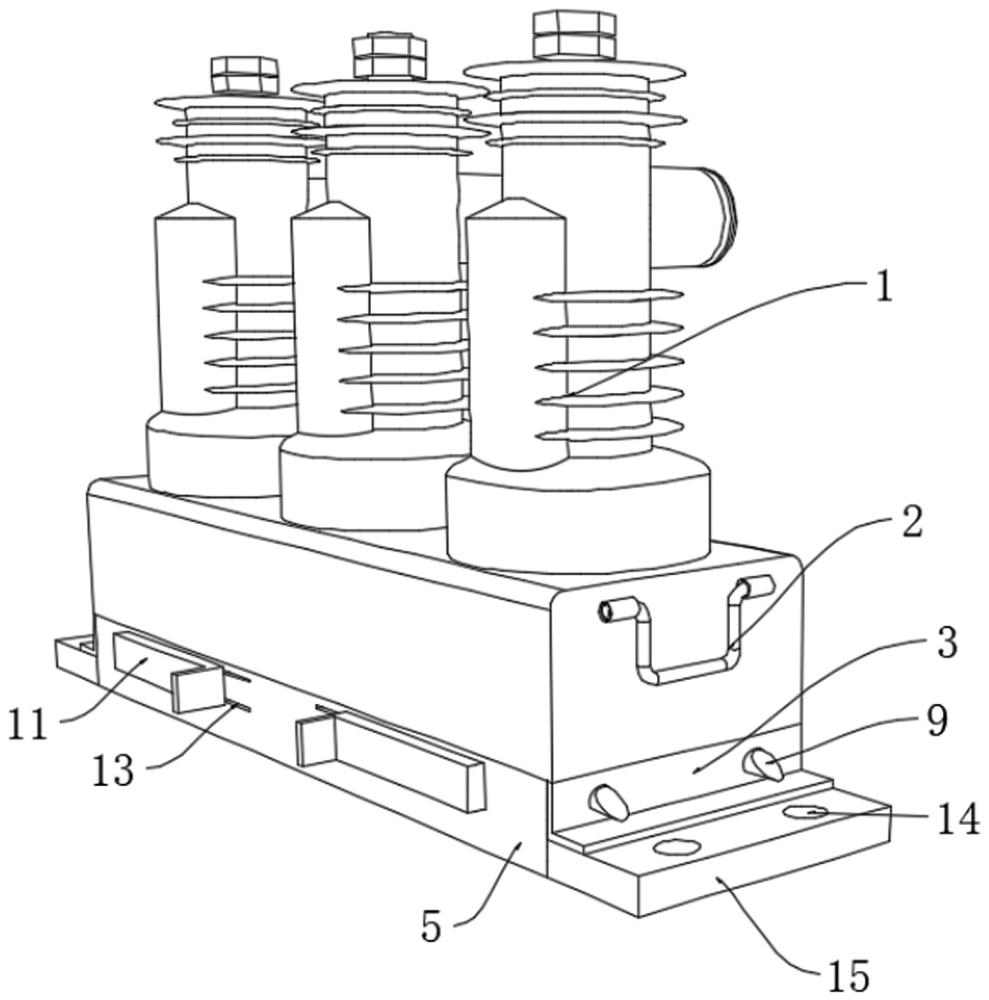

1.一種新型一體式深度融合柱上斷路器，其特征在于，包括斷路器本體（1），所述斷路器本體（1）的底部兩側固定連接有l型板（3），所述l型板（3）的側壁開設有兩個通孔（4），所述斷路器本體（1）的頂部設置有安裝座（5），所述安裝座（5）的內部開設有兩組放置槽（6），兩組所述放置槽（6）的內部均設置有固定機構；所述固定機構包括彈簧（8），所述彈簧（8）的一端與放置槽（6）的內壁固定安裝，所述彈簧（8）另一端固定連接有固定柱（9），每個所述固定柱（9）分別與對應的通孔（4）相適配，每個所述固定柱（9）的側壁均固定連接有連接板（10）；所述安裝座（5）的內部開設有多個矩形槽（7），多個所述矩形槽（7）分別與多個放置槽（6）相連通，每個所述連接板（10）滑動安裝在相對應矩形槽（7）的內部，每個所述連接板（10）遠離固定柱（9）的一側均設置有解鎖機構。

2.根據權利要求1所述的一種新型一體式深度融合柱上斷路器，其特征在于，所述解鎖機構包括壓板（11），所述壓板（11）的側壁與連接板（10）遠離固定柱（9）的一側固定連接，所述壓板（11）靠近連接板（10）的側壁固定連接有兩個滑塊（12），兩個所述滑塊（12）相對設置，所述安裝座（5）的正面和背部的兩側均開設有兩個滑槽（13），每個所述滑塊（12）活動安裝在相對應滑槽（13）的內部。

3.根據權利要求1所述的一種新型一體式深度融合柱上斷路器，其特征在于，所述斷路器本體（1）的兩端均設置有把手（2）。

4.根據權利要求3所述的一種新型一體式深度融合柱上斷路器，其特征在于，所述把手（2）的外部套裝有絕緣膠套。

5.根據權利要求4所述的一種新型一體式深度融合柱上斷路器，其特征在于，所述絕緣膠套上設有多個點狀凸起。

6.根據權利要求1所述的一種新型一體式深度融合柱上斷路器，其特征在于，所述安裝座（5）的兩側固定安裝有橫板（15）。

7.根據權利要求6所述的一種新型一體式深度融合柱上斷路器，其特征在于，所述橫板（15）的頂部均開設有兩個螺紋孔（14）。

8.根據權利要求2所述的一種新型一體式深度融合柱上斷路器，其特征在于，所述壓板（11）的內壁設置有防護墊。

9.根據權利要求1所述的一種新型一體式深度融合柱上斷路器，其特征在于，所述固定柱（9）的端面為傾斜面。

10.根據權利要求1所述的一種新型一體式深度融合柱上斷路器，其特征在于，所述彈簧（8）和固定柱（9）均設有多個，并且彈簧（8）和固定柱（9）設置的數量相同。

技術總結
本技術涉及斷路器技術領域，具體涉及一種新型一體式深度融合柱上斷路器，包括斷路器本體，所述斷路器本體的底部兩側固定連接有L型板，所述L型板的側壁開設有兩個通孔，所述斷路器本體的頂部設置有安裝座，所述安裝座的內部開設有兩組放置槽，兩組所述放置槽的內部均設置有固定機構，所述固定機構包括彈簧，所述彈簧的一端與放置槽的內壁固定安裝，所述彈簧另一端固定連接有固定柱。本技術通過安裝座、彈簧、固定柱、L型板和通孔的設置，將斷路器本體安裝在安裝座的頂部，進而將斷路器本體固定在桿架上，對比現在通過螺栓進行固定，該種方式操作更簡單，且耗費時間較短。
