本技術涉及耳機電池夾持領域，具體為一種便于耳機電池倉電池固定和拆卸的夾持結構。

背景技術：

1、耳機電池倉電池固定和拆卸的夾持結構是一種用于固定和拆卸耳機電池倉電池的裝置，它通常包括一個或多個夾持部件，這些部件可以夾住電池并將其固定在電池倉內，當需要更換或充電電池時，用戶可以通過操作夾持結構來拆卸電池，這種結構可以確保電池的安全固定和易于拆卸，從而提高用戶的使用體驗；

2、公告號為cn219514210u的中國專利公開了一種可更換電池的藍牙耳機，包括藍牙耳機電池倉，藍牙耳機本體處于耳機電池倉的頂部，藍牙耳機電池倉的頂部和藍牙耳機本體的底部均開設有插槽，藍牙耳機充電倉主體的內部設有充電倉電池，卡槽便于定位，從而便于藍牙耳機電池倉底部充電觸腳與充電口的充電觸腳相接觸，從而便于充電倉電池為藍牙耳機電池倉充電。

3、上述專利的藍牙耳機內的充電倉電池不能進行拆卸和安裝，藍牙耳機內部的電池在長時間使用并損壞后無法高效的進行更換，不便于使用者的使用，也不便于提高藍牙耳機的使用壽命。

技術實現思路

1、本實用新型的目的在于提供一種便于耳機電池倉電池固定和拆卸的夾持結構，安裝時通過電池散入內安裝槽內部并貼合第一朝向夾持架，貼合第一朝向夾持架的同時會受到兩側的第二朝向夾持架進行夾持，而手指伸入通孔繼續擠壓可以將電池直接擠出，便于電池的拆卸和替換，解決了上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于耳機電池倉電池固定和拆卸的夾持結構，包括外殼，所述外殼的內部設置有用于安裝和拆卸的滑動腔，所述滑動腔外部的一側設置有容器，且容器與滑動腔滑動卡槽連接，所述容器的內部設置有用于安裝和固定的內安裝槽，所述內安裝槽的內部橫向設置有第一朝向夾持架，所述第一朝向夾持架的上端設置有一對第二朝向夾持架，所述第一朝向夾持架的內部環繞設置有四個通孔。

3、優選的，所述第二朝向夾持架與第一朝向夾持架為一體結構，所述第二朝向夾持架和第一朝向夾持架均為可變形的塑料，所述第一朝向夾持架和第二朝向夾持架的外部均包裹有磨砂。

4、優選的，所述第一朝向夾持架上端的一側設置有連接桿，所述連接桿的前后兩端均設置有連接片，且連接片與連接桿為一體結構，所述連接片與容器轉動連接。

5、優選的，所述第一朝向夾持架上端的另一側設置有用于限制的貼合片，所述貼合片與第一朝向夾持架為一體結構，所述貼合片外部的下端設置有第二預留槽。

6、優選的，所述貼合片內部的下端設置有第一磁鐵，所述第二預留槽內部的上端設置有第二磁鐵，且第二磁鐵和第一磁鐵磁性連接。

7、優選的，所述貼合片朝向連接桿的一端設置有第一預留槽。

8、優選的，所述第一朝向夾持架的上端和兩個第二朝向夾持架之間設置有用于供電的電池，所述第一朝向夾持架內部的兩側均設置有內接電端。

9、優選的，所述第一朝向夾持架內部下端的兩側均設置有第一外接電端，且第一外接電端與內接電端為一體結構，所述內安裝槽內部下端的兩側均設置有第二外接電端。

10、優選的，所述容器外部下端的兩側均設置有用于連接的延長片，且延長片與容器為一體結構，所述滑動腔外部下端的兩側均設置有外安裝槽，且外安裝槽與延長片卡槽連接。

11、優選的，所述延長片的內部設置有螺栓，螺栓貫穿延長片并延伸至外殼內部。

12、與現有技術相比，本實用新型的有益效果如下：

13、1、本實用新型在替換并夾持內部電池時，首先電池兩側的第二朝向夾持架進行夾持可完成電池的固定，而電池以及兩側夾持的第二朝向夾持架以連接桿為圓心旋轉，旋轉可收納至容器內并便于塞入外殼內的滑動腔，安裝電池較為便捷，另一方面，在拆卸兩個第二朝向夾持架夾持的電池時，第一朝向夾持架帶動電池于兩個連接片之間以連接桿為圓心旋轉時，會使得電池垂直于容器，使用者手指通過推動第一朝向夾持架內部的凹槽即可完成電池的推出，便于電池的高效拆卸。

技術特征：

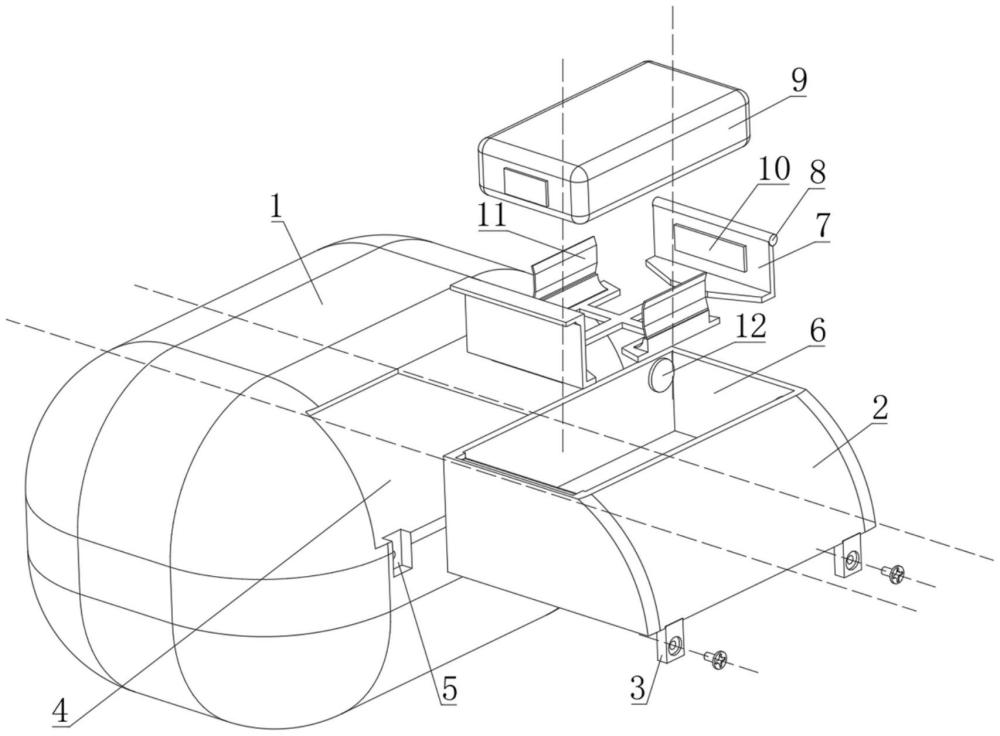

1.一種便于耳機電池倉電池固定和拆卸的夾持結構，包括外殼(1)，所述外殼(1)的內部設置有用于安裝和拆卸的滑動腔(4)，其特征在于，所述滑動腔(4)外部的一側設置有容器(2)，且容器(2)與滑動腔(4)滑動卡槽連接，所述容器(2)的內部設置有用于安裝和固定的內安裝槽(6)，所述內安裝槽(6)的內部橫向設置有第一朝向夾持架(7)，所述第一朝向夾持架(7)的上端設置有一對第二朝向夾持架(11)，所述第一朝向夾持架(7)的內部環繞設置有四個通孔。

2.根據權利要求1所述的一種便于耳機電池倉電池固定和拆卸的夾持結構，其特征在于：所述第二朝向夾持架(11)與第一朝向夾持架(7)為一體結構，所述第二朝向夾持架(11)和第一朝向夾持架(7)均為可變形的塑料，所述第一朝向夾持架(7)和第二朝向夾持架(11)的外部均包裹有磨砂。

3.根據權利要求2所述的一種便于耳機電池倉電池固定和拆卸的夾持結構，其特征在于：所述第一朝向夾持架(7)上端的一側設置有連接桿(8)，所述連接桿(8)的前后兩端均設置有連接片(12)，且連接片(12)與連接桿(8)為一體結構，所述連接片(12)與容器(2)轉動連接。

4.根據權利要求3所述的一種便于耳機電池倉電池固定和拆卸的夾持結構，其特征在于：所述第一朝向夾持架(7)上端的另一側設置有用于限制的貼合片(15)，所述貼合片(15)與第一朝向夾持架(7)為一體結構，所述貼合片(15)外部的下端設置有第二預留槽(17)。

5.根據權利要求4所述的一種便于耳機電池倉電池固定和拆卸的夾持結構，其特征在于：所述貼合片(15)內部的下端設置有第一磁鐵(18)，所述第二預留槽(17)內部的上端設置有第二磁鐵(19)，且第二磁鐵(19)和第一磁鐵(18)磁性連接。

6.根據權利要求5所述的一種便于耳機電池倉電池固定和拆卸的夾持結構，其特征在于：所述貼合片(15)朝向連接桿(8)的一端設置有第一預留槽(16)。

7.根據權利要求6所述的一種便于耳機電池倉電池固定和拆卸的夾持結構，其特征在于：所述第一朝向夾持架(7)的上端和兩個第二朝向夾持架(11)之間設置有用于供電的電池(9)，所述第一朝向夾持架(7)內部的兩側均設置有內接電端(10)。

8.根據權利要求7所述的一種便于耳機電池倉電池固定和拆卸的夾持結構，其特征在于：所述第一朝向夾持架(7)內部下端的兩側均設置有第一外接電端(13)，且第一外接電端(13)與內接電端(10)為一體結構，所述內安裝槽(6)內部下端的兩側均設置有第二外接電端(14)。

9.根據權利要求1所述的一種便于耳機電池倉電池固定和拆卸的夾持結構，其特征在于：所述容器(2)外部下端的兩側均設置有用于連接的延長片(3)，且延長片(3)與容器(2)為一體結構，所述滑動腔(4)外部下端的兩側均設置有外安裝槽(5)，且外安裝槽(5)與延長片(3)卡槽連接。

10.根據權利要求9所述的一種便于耳機電池倉電池固定和拆卸的夾持結構，其特征在于：所述延長片(3)的內部設置有螺栓，螺栓貫穿延長片(3)并延伸至外殼(1)內部。

技術總結
本技術公開了一種便于耳機電池倉電池固定和拆卸的夾持結構，屬于耳機電池夾持領域。本技術的一種便于耳機電池倉電池固定和拆卸的夾持結構，包括外殼，所述外殼的內部設置有用于安裝和拆卸的滑動腔，所述滑動腔外部的一側設置有容器，所述容器的內部設置有用于安裝和固定的內安裝槽。本技術解決了現有藍牙耳機內的充電倉電池不能進行拆卸和安裝，不便于提高藍牙耳機的使用壽命的問題，本技術安裝時通過電池散入內安裝槽內部并貼合第一朝向夾持架，貼合第一朝向夾持架的同時會受到兩側的第二朝向夾持架進行夾持，而手指伸入通孔繼續擠壓可以將電池直接擠出，便于電池的拆卸和替換。

技術研發人員：徐浩能
受保護的技術使用者：天鍵電聲股份有限公司
技術研發日：20240529
技術公布日：2025/4/28
