本技術涉及電池，特別是涉及一種自帶usb接口的多電芯可充電電池。

背景技術：

1、目前，充電電池在日常生活中的應用越來越廣泛，對于傳統的充電電池，其電量不足時需要使用專用的充電器進行充電，而且傳統的充電電池必須安裝在這種充電器內進行充電，而且人們在出門時很容易忘記攜帶充電器，這給人們的使用帶來了諸多不便。

2、現在的充電電池絕大多數采用單電芯結構，其電池容量低。為了提高電池的容量，一般是采用增加電芯數量的方式，然而，在增加電芯數量的同時，也需要增加連接電芯與電路板的導線的數量，則需要更多的容納空間來收納導線，導致不得不采用體積較小的電芯，進而影響電池整體的能量密度。

技術實現思路

1、本實用新型的目的在于提出一種自帶usb接口的多電芯可充電電池，以解決目前充電電池充電時需要搭配專用充電器進行充電以及充電電池容量低的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

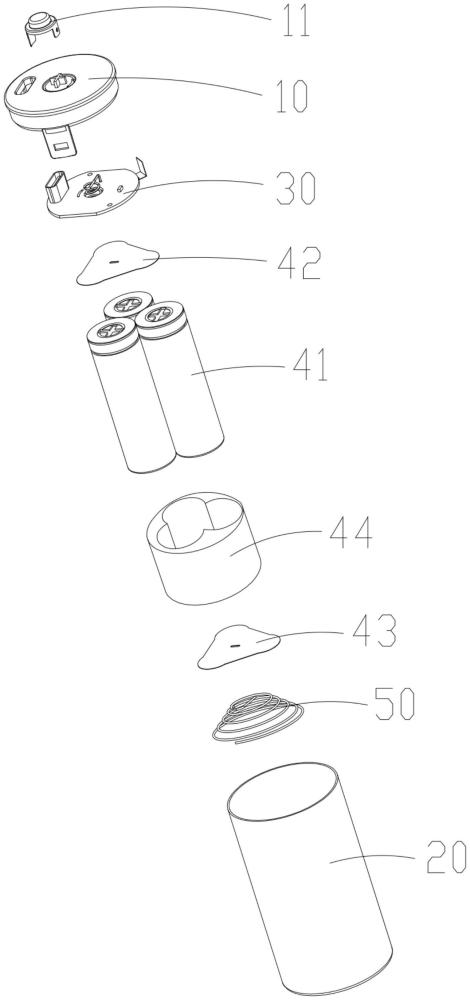

3、一種自帶usb接口的多電芯可充電電池，包括集成電路板、電芯組件、負極殼體和蓋合于負極殼體上的正極殼蓋，集成電路板安裝在正極殼蓋上，電芯組件設置在正極殼蓋與負極殼體圍成的空腔內，電芯組件包括數個電芯、一正極連接片和一與負極殼體電性連接的負極連接片，正極連接片、負極連接片分別與至少一電芯的正極、至少一電芯的負極相連接，集成電路板具有正極導電端和負極導電端，正極導電端與正極連接片電性連接，負極導電端與負極殼體電性連接，正極殼蓋上設置有一正極帽，正極帽與正極導電端電性連接，集成電路板上設有一usb接口，正極殼蓋開設有一容納usb接口的插接孔。

4、進一步地，正極連接片通過焊接的方式與電芯的正極相連接，負極連接片通過焊接的方式與電芯的負極相連接。

5、進一步地，電芯組件的負極連接片通過一第一彈性件與負極殼體的內底壁彈性連接。

6、進一步地，?電芯組件還包括緊固套，緊固套包裹在數個電芯的側壁上，且緊固套與負極殼體的內側壁相抵接。

7、進一步地，usb接口為micro?usb接口或type-c接口。

8、進一步地，集成電路板上設置有一第二彈性件，第二彈性件與集成電路板的正極導電端相連接，且第二彈性件抵頂在正極連接片上。

9、進一步地，集成電路板上設置有一負極延展片，負極延展片延伸出集成電路板的周緣，負極延展片的一端與負極導電端電性連接，負極延展片的另一端抵接負極殼體的內壁并與負極殼體電性連接。

10、進一步地，?集成電路板上設置有一指示燈，指示燈以不同的方式亮起以表示充放電的狀態。

11、進一步地，正極帽具有凸伸部、與凸伸部相連接的延伸部，凸伸部凸伸出正極殼蓋的上表面，延伸部穿過正極殼蓋與集成電路板的正極導電端相連接。

12、進一步地，正極帽還具有一與凸伸部相連接的夾持部，夾持部與延伸部相對設置，夾持部凸設有一凸起，凸起抵頂在正極殼蓋上。

13、本實用新型一種自帶usb接口的多電芯可充電電池的有益效果：通過將電芯與集成電路板的usb接口相結合，實現電池的充電操作變得更加方便；通過正極連接片、負極連接片分別與電芯的正極、負極連接，避免了電芯分別與集成電路板、負極殼體通過焊接導線相連接，為電芯最大限度地預留容納空間，實現提高電池的能量密度，也降低了電池的組裝難度。

技術特征：

1.一種自帶usb接口的多電芯可充電電池，其特征在于，包括集成電路板、電芯組件、負極殼體和蓋合于所述負極殼體上的正極殼蓋，所述集成電路板安裝在所述正極殼蓋上，所述電芯組件設置在所述正極殼蓋與所述負極殼體圍成的空腔內，所述電芯組件包括數個電芯、一正極連接片和一與所述負極殼體電性連接的負極連接片，所述正極連接片、所述負極連接片分別與至少一所述電芯的正極、至少一所述電芯的負極相連接，所述集成電路板具有正極導電端和負極導電端，所述正極導電端與所述正極連接片電性連接，所述負極導電端與所述負極殼體電性連接，所述正極殼蓋上設置有一正極帽，所述正極帽與所述正極導電端電性連接，所述集成電路板上設有一usb接口，所述正極殼蓋開設有一容納所述usb接口的插接孔。

2.如權利要求1所述的自帶usb接口的多電芯可充電電池，其特征在于，所述正極連接片通過焊接的方式與所述電芯的正極相連接，所述負極連接片通過焊接的方式與所述電芯的負極相連接。

3.如權利要求1所述的自帶usb接口的多電芯可充電電池，其特征在于，所述電芯組件的所述負極連接片通過一第一彈性件與所述負極殼體的內底壁彈性連接。

4.如權利要求1所述的自帶usb接口的多電芯可充電電池，其特征在于，?所述電芯組件還包括緊固套，所述緊固套包裹在數個所述電芯的側壁上，且所述緊固套與所述負極殼體的內側壁相抵接。

5.如權利要求1所述的自帶usb接口的多電芯可充電電池，其特征在于，所述usb接口為micro?usb接口或type-c接口。

6.如權利要求1所述的自帶usb接口的多電芯可充電電池，其特征在于，所述集成電路板上設置有一第二彈性件，所述第二彈性件與所述集成電路板的所述正極導電端相連接，且所述第二彈性件抵頂在所述正極連接片上。

7.如權利要求1所述的自帶usb接口的多電芯可充電電池，其特征在于，所述集成電路板上設置有一負極延展片，所述負極延展片延伸出所述集成電路板的周緣，所述負極延展片的一端與所述負極導電端電性連接，所述負極延展片的另一端抵接所述負極殼體的內壁并與所述負極殼體電性連接。

8.如權利要求1所述的自帶usb接口的多電芯可充電電池，其特征在于，?所述集成電路板上設置有一指示燈，所述指示燈以不同的方式亮起以表示充放電的狀態。

9.如權利要求1所述的自帶usb接口的多電芯可充電電池，其特征在于，所述正極帽具有凸伸部、與所述凸伸部相連接的延伸部，所述凸伸部凸伸出所述正極殼蓋的上表面，所述延伸部穿過所述正極殼蓋與所述集成電路板的所述正極導電端相連接。

10.如權利要求9所述的自帶usb接口的多電芯可充電電池，其特征在于，所述正極帽還具有一與所述凸伸部相連接的夾持部，所述夾持部與所述延伸部相對設置，所述夾持部凸設有一凸起，所述凸起抵頂在所述正極殼蓋上。

技術總結
一種自帶USB接口的多電芯可充電電池，包括集成電路板、電芯組件、負極殼體和蓋合于負極殼體上的正極殼蓋，集成電路板安裝在正極殼蓋上，電芯組件設置在正極殼蓋與負極殼體圍成的空腔內，電芯組件包括數個電芯、一正極連接片和一與負極殼體電性連接的負極連接片，正極連接片、負極連接片分別與至少一電芯的正極、至少一電芯的負極相連接，集成電路板具有正極導電端和負極導電端，正極導電端與正極連接片電性連接，負極導電端與負極殼體電性連接，正極殼蓋上設置有一正極帽，正極帽與正極導電端電性連接，集成電路板上設有一USB接口，正極殼蓋開設有一容納USB接口的插接孔。

技術研發人員：劉浩
受保護的技術使用者：東莞市佰仕通數碼科技有限公司
技術研發日：20240612
技術公布日：2025/4/28
