本申請涉及按鍵模組的，尤其是涉及一種游戲用按鍵模組及其游戲控制器。

背景技術：

1、按鍵模組是游戲控制器的重要組成部分，負責接收玩家的輸入指令并將其轉化為游戲可以理解的信號。按鍵模組通常包括多個可按下或操作的按鈕、搖桿等輸入設備，這些設備能夠便于玩家在游戲過程中進行操作，實現了玩家與游戲之間的有效交互。同時進一步提升游戲的真實感和沉浸感，為玩家帶來更加優質的游戲體驗。

2、實用新型專利公告號cn214019164u公開了一種可變換按鍵的游戲控制裝置，包括殼體和設于殼體上的按鍵，所述殼體上開設有按鍵孔，所述按鍵包括按鍵座和位于所述按鍵座上端且與所述按鍵座可拆卸連接的按鍵頭，所述按鍵座被殼體固定于按鍵孔處，所述按鍵頭的上端伸出所述按鍵孔，所述按鍵座上設置有第一磁吸部件，所述按鍵頭上設置有第二磁吸部件，所述按鍵頭從殼體外側穿過所述按鍵孔，通過所述第二磁吸部件與所述第一磁吸部件磁性吸附連接于所述按鍵座上。本實用新型可變換按鍵的游戲控制裝置可根據用戶的喜好快捷的變換按鍵頭，可用于游戲手柄等。按鍵頭從按鍵孔中探出，導致殼體需要開設較大的按鍵孔，不利于按鍵周圍保持較佳的封閉性，此外，需要拆開游戲手柄主體進行替換，操作復雜，不利于玩家更換按鍵組件。

技術實現思路

1、為了解決按鍵裝置中按鍵頭需要從按鍵孔中探出，導致封閉性較差，更換不便的問題，本申請提供了一種游戲用按鍵模組及其游戲控制器。

2、第一方面，本申請提供的一種游戲用按鍵模組采用如下的技術方案：

3、一種游戲用按鍵模組包括：

4、按鍵底殼，具有通孔；

5、按鍵組件，設于按鍵底殼的一側，包括按鍵殼體和連接桿，按鍵殼體固定在按鍵底殼上，連接桿能夠相對按鍵殼體移動；

6、開關組件，設于按鍵底殼的另一側，包括開關元件，開關元件設于通孔內，按壓按鍵組件時，連接桿按壓開關元件。

7、通過采用上述技術方案，按鍵組件和開關組件分別設于按鍵底殼的兩側，按鍵組件和開關組件通過按鍵底殼上的通孔進行連接，從而使按鍵和開關的連接無需較大的連接孔，并且能夠使用按鍵組件將通孔覆蓋，提高按鍵模組的密封性，并且通過非接觸的按鍵組件和開關組件，使按鍵組件的更換更為便利。

8、可選的，按鍵組件還包括第一磁鐵，第一磁鐵設于按鍵底殼內，開關組件還包括第二磁鐵，第二磁鐵能夠和第一磁鐵形成吸附。

9、通過采用上述技術方案，通過第一磁鐵固定按鍵組件和按鍵底殼，使按鍵組件能夠輕易的從按鍵底殼上分離，有利于對快速拆卸，方便替換。通過第二磁鐵能夠從按鍵底殼的另一側提供額外的磁力增強第一磁鐵的吸附能力，并且第二磁鐵能夠使開關組件免去固定裝置，并且能夠方便拆卸，從而使按鍵模組的組裝更為便捷。

10、可選的，按鍵組件還包括彈簧和按鍵帽，按鍵帽固定連接連接桿，彈簧套在連接桿外側，設于按鍵帽和按鍵殼體之間。

11、通過采用上述技術方案，按鍵帽固定連接連接桿能夠為連接桿的按壓提供更大的受力面積，使按鍵模組更為易于按壓，彈簧套在連接桿的外側，并且夾在按鍵帽和按鍵殼體之間，從而使連接桿能夠在彈簧的作用下在無外力作用下，不接觸開關元件，保障按鍵模組的靈敏控制。

12、可選的，按鍵殼體還具有限位環，限位環設于彈簧和連接桿之間。

13、通過采用上述技術方案，限位環能夠在內外側分別限制連接桿的運動范圍，以及固定彈簧的位置，避免在按鍵模組連續按壓的過程中，連接桿發生錯位或彈簧發生錯位的情況，避免因此造成的接觸失靈，無法復位等情況，進一步保障了按鍵模組的運作穩定性。

14、可選的，按鍵底殼還具有限位凹槽，按鍵殼體還具有限位塊，限位凹槽與限位塊相契合。

15、通過采用上述技術方案，由于按鍵組件只通過第一磁鐵和按鍵底殼進行固定，而第一磁鐵只能進行吸附型的固定，而無法固定按鍵組件的旋轉位置，因此通過設有限位凹槽和限位塊，對按鍵組件進行旋轉方向的限定，保障按鍵模組的運行穩定。

16、可選的，開關組件還包括pcb板，pcb板與開關元件連接。

17、通過采用上述技術方案，pcb板用于接收開關元件形成的電信號，從而將按鍵模組形成的信號傳遞至接收設備，從而使按鍵模組的操作順利進行。

18、可選的，開關組件還包括支架，支架設于按鍵底殼的另一側，第二磁鐵安裝在支架上。

19、通過采用上述技術方案，第二磁鐵需要吸附開關組件，提高吸附力提升開關組件安裝的穩定性，支架能夠固定第二磁鐵，用于提升開關組件整體的穩定性。

20、第二方面，本申請提供的一種游戲控制器采用如下的技術方案：

21、一種游戲控制器使用上述的一種游戲用按鍵模組。

22、通過采用上述技術方案，通過使用上述按鍵模組，在游戲控制器上能夠快速拆卸安裝按鍵模組的同時，也能夠保障按鍵模組的封閉性，使外界雜物不會通過通孔進入到游戲控制器的內部。

23、綜上所述，本申請包括以下至少一種有益技術效果：

24、1按鍵組件和開關組件通過按鍵底殼上的通孔進行連接，從而使按鍵和開關的連接無需較大的連接孔，并且能夠使用按鍵組件將通孔覆蓋，提高按鍵模組的密封性，并且通過非接觸的按鍵組件和開關組件，使按鍵組件的更換更為便利；

25、2..通過第一磁鐵固定按鍵組件和按鍵底殼，使按鍵組件能夠輕易的從按鍵底殼上分離，有利于對快速拆卸，方便替換。

26、3.按鍵帽固定連接連接桿能夠為連接桿的按壓提供更大的受力面積，使按鍵模組更為易于按壓，彈簧套在連接桿的外側，并且夾在按鍵帽和按鍵殼體之間，從而使連接桿能夠在彈簧的作用下在無外力作用下，不接觸開關元件，保障按鍵模組的靈敏控制。

技術特征：

1.一種游戲用按鍵模組，其特征在于，包括：

2.根據權利要求1所述的一種游戲用按鍵模組，其特征在于，所述按鍵組件（2）還包括第一磁鐵（22），所述第一磁鐵（22）設于按鍵底殼（1）內，所述開關組件（3）還包括第二磁鐵（32），所述第二磁鐵（32）能夠和所述第一磁鐵（22）形成吸附。

3.根據權利要求1所述的一種游戲用按鍵模組，其特征在于，所述按鍵組件（2）還包括彈簧（25）和按鍵帽（24），所述按鍵帽（24）固定連接所述連接桿（23），所述彈簧（25）套在所述連接桿（23）外側，設于所述按鍵帽（24）和所述按鍵殼體（21）之間。

4.根據權利要求3所述的一種游戲用按鍵模組，其特征在于，所述按鍵殼體（21）還具有限位環（212），所述限位環（212）設于所述彈簧（25）和所述連接桿（23）之間。

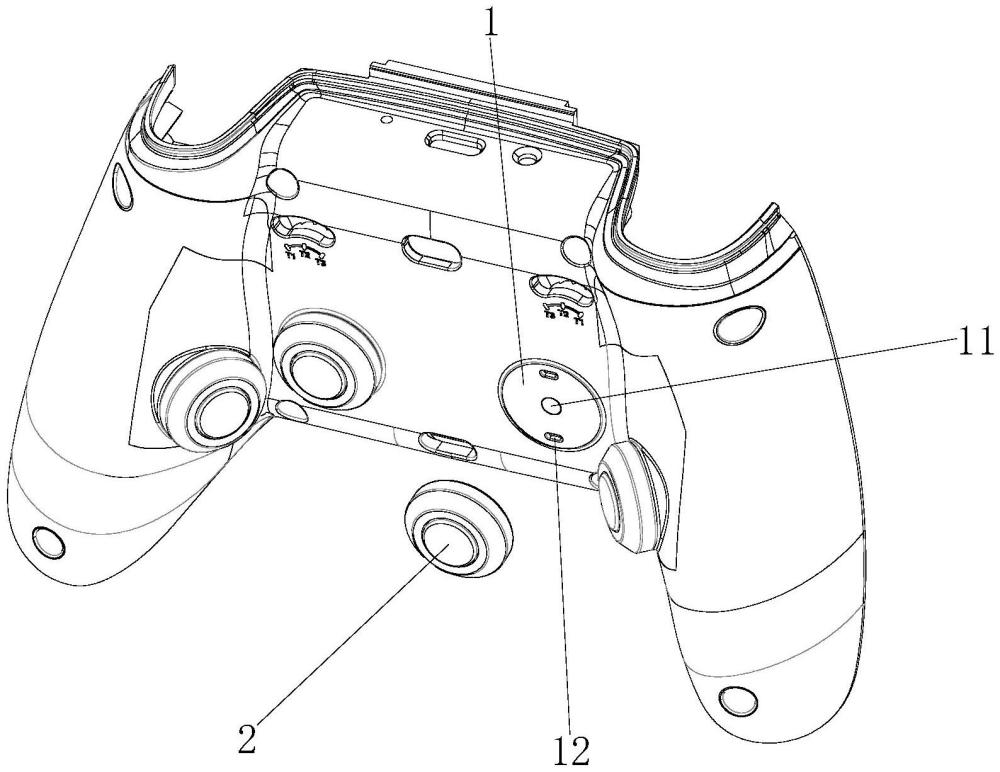

5.根據權利要求1所述的一種游戲用按鍵模組，其特征在于，所述按鍵底殼（1）還具有限位凹槽（12），所述按鍵殼體（21）還具有限位塊（213），所述限位凹槽（12）與所述限位塊（213）相契合。

6.根據權利要求2所述的一種游戲用按鍵模組，其特征在于，所述開關組件（3）還包括pcb板（33），所述pcb板（33）與所述開關元件（31）連接。

7.根據權利要求2所述的一種游戲用按鍵模組，其特征在于，所述開關組件（3）還包括支架（34），所述支架（34）設于所述按鍵底殼（1）的另一側，所述第二磁鐵（32）安裝在支架（34）上。

8.一種游戲控制器，其特征在于，使用如權利要求1-7任一項所述的一種游戲用按鍵模組。

技術總結
本申請公開了一種游戲用按鍵模組及其游戲控制器，涉及按鍵模組的技術領域，其包括按鍵殼體、按鍵組件和開關組件。按鍵底殼具有通孔；按鍵組件設于按鍵底殼的一側，包括按鍵殼體、第一磁鐵和連接桿，按鍵殼體具有磁鐵槽，第一磁鐵設于磁鐵槽內，以在按鍵底殼上固定按鍵組件，連接桿能夠相對按鍵殼體移動；開關組件設于按鍵底殼的另一側，包括開關元件，開關元件設于通孔內，按壓按鍵組件時，連接桿按壓開關元件。通過第一磁鐵固定按鍵組件和按鍵底殼，使按鍵組件能夠輕易的從按鍵底殼上分離，有利于對快速拆卸，方便替換。并且按鍵組件能夠覆蓋通孔，提高按鍵模組的密封性。

技術研發人員：郭斌濤
受保護的技術使用者：深圳市達實智控科技股份有限公司
技術研發日：20240614
技術公布日：2025/4/28
