本技術涉及儲能電池，尤其涉及一種臥放管式儲能電池。

背景技術：

1、目前，一般利用電池作為儲能介質的儲能電站一般是在將若干干個單獨的電池單元安裝電池架上，而有一定規模的儲能電站為了節省場地空間，還要再將整個電池架及其上的電池作為一個儲能單元再堆疊起來，而管式鉛酸蓄電池的產品特性，可承受大電流沖擊，適用于高電流放電場合，充放電周期壽命長，自放電低，放電深度高，使用壽命長，而其存在的體積大重量重，不便攜帶，自然放電率高，長時間不充電易損壞的問題，卻又非常適合電池儲能電站的應用場景；

2、但現有的管式鉛酸蓄電池的電池殼一般為長條矩形柱狀，安裝到電池架上后，再多層堆疊起來后，會導致整個儲能電池組件較高，電池組件兩側都需要留出檢修過道，浪費原本可以容納更多電池的空間，上層的電池在進行安裝、維護等工作時，人員需要夠到最上層的電池頂部才能接觸到上層電池極柱，接線或其他操作都極其不便且不安全，同時，現有的長條箱型電池，單塊極板尺寸較小，導致能量密度小，因此，最好的辦法應該是將長柱形的大極板管式蓄電池臥放，能夠有效節省場地，人員操作接線便捷，空間利用率高；

3、但在管式鉛酸蓄電池充放電時，電池內部會產生熱量，而電池內的電解液在充、放電過程中會受熱膨脹需要排氣，而現有的管式鉛酸蓄電池的排氣安全閥一般都設置在電池頂部的上蓋中心位置的注酸孔上，電池注酸后用排氣安全閥蓋上完成密封，如果注酸后將電池橫臥放，電池內流動的電池液會將排氣安全閥堵住，產生安全問題。

技術實現思路

1、本實用新型提出一種適宜臥放的管式儲能電池，能有效夠提高儲能電站的空間利用率，提高儲能電站儲能容量，維護、安裝人員操作方便，避免安全問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

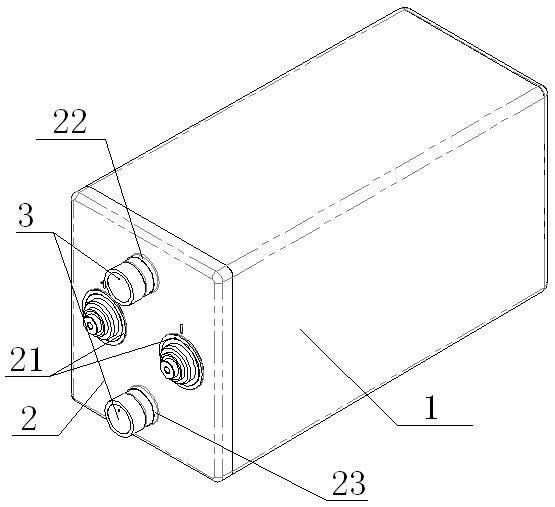

3、一種臥放管式儲能電池，其特征是包括電池殼、電池蓋、排氣安全閥；所述的電池殼為長條柱形橫截面為正方形，一端設有所述的電池蓋，電池蓋上設有讓正負極柱穿過的以電池蓋上表面中線對稱的極柱孔；

4、其特征是所述的電池蓋的兩個極柱孔一側還設有注酸孔a，在電池臥放時，所述的注酸孔內下緣最低處高于電池臥放時電池內的液位最高處，所述的注酸孔內設有所述的排氣安全閥。

5、進一步的方案是：所述的電池蓋的兩個極柱孔另一側也設有與注酸孔a對稱的注酸孔b，用以增加注酸速度，在臥放時，可以只開啟兩個注酸孔中的任意一個的排氣安全閥也能夠滿足排氣要求。

6、本實用新型的有益效果是：將現有技術中設置在電池蓋中心的注酸孔設置在兩個極柱孔一側，這樣能在儲能電池組件中滿足將管式鉛酸電池臥放的要求，又不會堵住注酸孔上的排氣安全閥，能有效夠提高儲能電站的空間利用率，提高儲能電站儲能容量，維護、安裝人員操作方便，同時避免安全問題，且改造簡便，改造成本低，具有推廣應用價值。

技術特征：

1.一種臥放管式儲能電池，其特征是包括電池殼、電池蓋、排氣安全閥;所述的電池殼為長條柱形橫截面為正方形，一端設有所述的電池蓋，電池蓋上設有讓正負極柱穿過的以電池蓋上表面中線對稱的兩個極柱孔;其特征是所述的電池蓋的兩個極柱孔一側還設有注酸孔?a，在電池臥放時，所述的注酸孔內下緣最低處高于電池臥放時電池內的液位最高處，所述的注酸孔內設有所述的排氣安全閥。

2.如權利要求1所述的一種臥放管式儲能電池，其特征是所述的電池蓋的兩個極柱孔另一側也設有與注酸孔a對稱的注酸孔b。

技術總結
一種臥放管式儲能電池，其特征是包括電池殼、電池蓋、排氣安全閥；所述的電池殼為長條柱形橫截面為正方形，一端設有所述的電池蓋，電池蓋上設有讓正負極柱穿過的以電池蓋上表面中線對稱的兩個極柱孔；其特征是所述的電池蓋的兩個極柱孔一側還設有注酸孔A，將現有技術中設置在電池蓋中心的注酸孔設置在兩個極柱孔一側，這樣能在儲能電池組件中滿足將管式鉛酸電池臥放的要求，又不會堵住注酸孔上的排氣安全閥，能有效夠提高儲能電站的空間利用率，提高儲能電站儲能容量，維護、安裝人員操作方便，同時避免安全問題，且改造簡便，改造成本低，具有推廣應用價值。

技術研發人員：夏朝陽,高新星
受保護的技術使用者：衡陽瑞達電源有限公司
技術研發日：20240619
技術公布日：2025/4/28
