本技術涉及電子鎮流器，尤其涉及一種組合式通用式電子鎮流器。

背景技術：

1、電子鎮流器是鎮流器的一種，是指采用電子技術驅動電光源，使之產生所需照明的電子設備，電子鎮流器使用半導體電子元件，將直流或低頻交流電壓轉換成高頻交流電壓，驅動低壓氣體放電燈和鹵鎢燈等光源作的電子控制裝置。

2、例如，中國實用新型cn220228440u公開的一種便于安裝的電子鎮流器，通過設置的安裝件與活動卡條，螺紋桿隨著轉動片而旋轉，使得連接桿推動活動卡條移動，活動卡條利用扭簧壓至安裝件外部，進而將安裝件固定于安裝座內，便于電子鎮流器外殼的靈活安裝固定；通過設置的外罩板與按壓板，按壓板能夠通過緊固扭簧按入電子鎮流器外殼的卡設槽中，按壓板壓動在電子鎮流器外殼的另外兩側，使電子鎮流器外殼的另兩側穩定，減少了電子鎮流器外殼的松脫。

3、然而，上述中公開的便于安裝的電子鎮流器在使用過程中還存在著以下技術問題：由于燈的鎮流器是不通用的，以熒光燈的鎮流器與led燈鎮流器為例，這就使得兩者進行互換維修中，需要帶上兩種鎮流器，如果更換數量比較多，還采用上述中的安裝方式就相對比較麻煩，而且鎮流器在更換中輸入輸出線都需要重新接，給維修帶來不便。

技術實現思路

1、本實用新型的主要目的在于克服現有技術中的不足，提供一種組合式通用式電子鎮流器。

2、本實用新型為實現其技術目的所采用的技術方案是：一種組合式通用式電子鎮流器，包括鎮流模塊，所述鎮流模塊可設置為led鎮流器或熒光燈鎮流器等，所述鎮流模塊的一側設置有底座模塊，所述底座模塊的一側固定安裝有底座磁極凹口，所述底座磁極凹口通過導線進行連接有接線端，所述接線端進行接電；

3、所述鎮流模塊的一側固定安裝有鎮流器磁極凸口，另一側固定安裝有鎮流器磁極凹口，所述鎮流器磁極凸口和鎮流器磁極凹口均通過電器線與鎮流模塊內部的集成線路板相連接；

4、所述鎮流模塊的鎮流器磁極凸口磁吸插接于所述底座模塊的底座磁極凹口內；所述鎮流器磁極凸口與底座磁極凹口進行異性相吸磁吸連接，同時所述鎮流器磁極凸口與鎮流器磁極凹口極性相反，也能夠異性相吸。

5、優選地，所述底座磁極凹口和底座模塊殼體之間、鎮流器磁極凸口和鎮流器磁極凹口與鎮流模塊殼體之間均進行絕緣設置，絕緣設置可保證底座模塊和鎮流模塊的使用安全性。

6、優選地，所述鎮流器磁極凸口的裸露部分長度、鎮流器磁極凹口的深度和底座磁極凹口的深度，三者的數值保持一致。

7、優選地，所述鎮流器磁極凸口的整體寬度略大于鎮流器磁極凹口和底座磁極凹口的整體寬度，使得鎮流器磁極凸口在插入時，具有一定的阻尼感，也具有防止晃動的效果。

8、優選地，所述底座磁極凹口和鎮流器磁極凹口的端口處涂覆有絕緣層，所述絕緣層寬度為凹口深度的四分之一，設置絕緣層可避免在凸口與凹口連接時，在端口處出現漏電。

9、優選地，多個所述鎮流模塊進行相互疊加，通過鎮流器磁極凸口與鎮流器磁極凹口進行相互配合磁吸插接，所述鎮流器磁極凸口插接于鎮流器磁極凹口內，使得多個鎮流模塊接通，從而使多個所述鎮流模塊疊加使用；

10、最外側所述鎮流模塊的鎮流器磁極凸口插接于所述底座磁極凹口內。

11、與現有技術相比，本實用新型的有益效果是：

12、該組合式通用式電子鎮流器，當需要進行鎮流模塊（鎮流器）更換維修時，選取合適功率的鎮流模塊靠磁性異性相吸作用使得工作人員能夠高效快捷的完成維修任務，并且鎮流器在更換中輸入、輸出線都不需要重新拆或者接，直接通過凸口和凹口連通即可，從而使得更換維護工作效率明顯提高，帶來方便快捷。

技術特征：

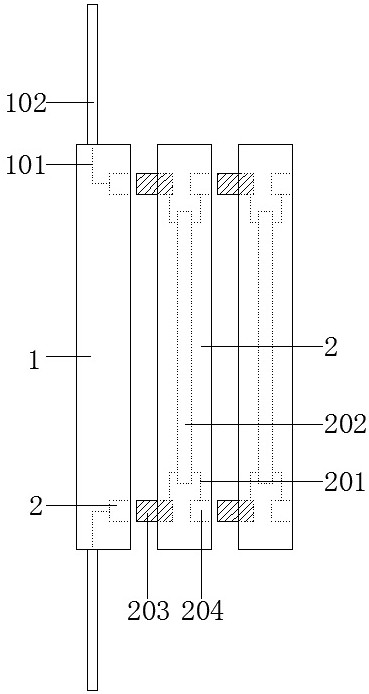

1.一種組合式通用式電子鎮流器，包括鎮流模塊（2），其特征在于：所述鎮流模塊（2）的一側設置有底座模塊（1），所述底座模塊（1）的一側固定安裝有底座磁極凹口（103），所述底座磁極凹口（103）通過導線（101）進行連接有接線端（102），所述接線端（102）進行接電；

2.根據權利要求1所述的一種組合式通用式電子鎮流器，其特征在于：所述底座磁極凹口（103）和底座模塊（1）殼體之間、鎮流器磁極凸口（203）和鎮流器磁極凹口（204）與鎮流模塊（2）殼體之間均進行絕緣設置。

3.根據權利要求2所述的一種組合式通用式電子鎮流器，其特征在于：所述鎮流器磁極凸口（203）的裸露部分長度、鎮流器磁極凹口（204）的深度和底座磁極凹口（103）的深度，三者的數值保持一致。

4.根據權利要求3所述的一種組合式通用式電子鎮流器，其特征在于：所述底座磁極凹口（103）和鎮流器磁極凹口（204）的端口處涂覆有絕緣層，所述絕緣層寬度為凹口深度的四分之一。

5.根據權利要求1所述的一種組合式通用式電子鎮流器，其特征在于：多個所述鎮流模塊（2）進行相互疊加，通過鎮流器磁極凸口（203）與鎮流器磁極凹口（204）進行相互配合磁吸插接；

技術總結
本技術涉及電子鎮流器技術領域，尤其涉及一種組合式通用式電子鎮流器，包括鎮流模塊，所述鎮流模塊的一側設置有底座模塊，所述底座模塊的一側固定安裝有底座磁極凹口，所述底座磁極凹口通過導線進行連接有接線端，所述鎮流模塊的一側固定安裝有鎮流器磁極凸口，另一側固定安裝有鎮流器磁極凹口，所述鎮流器磁極凸口和鎮流器磁極凹口均通過電器線與鎮流模塊內部的集成線路板相連接，所述鎮流模塊的鎮流器磁極凸口磁吸插接于所述底座模塊的底座磁極凹口內。該電子鎮流器靠磁性異性相吸作用，使得工作人員能夠高效快捷的完成維修任務，鎮流器在更換中輸入、輸出線都不需要重新拆或者接，使得更換維護工作效率明顯提高，帶來方便快捷。

技術研發人員：周賢萍,繆紅良,葉家鋒,鮑立峰
受保護的技術使用者：紹興柯橋供水有限公司
技術研發日：20240621
技術公布日：2025/4/28
