本技術涉及低壓電器，尤其涉及一種取電組件及開關器件。

背景技術：

1、在電路設置和應用中，開關器件，尤其是斷路器，斷路器作為一種重要的安全保護裝置，主要用于電路中的過載和短路保護，確保電路的安全穩定運行。在斷路器的設置過程中，取電結構的設置是一個關鍵環節，直接影響到斷路器的性能和使用效果。

2、目前，市場上的斷路器取電片大多采用l形設置，這種設置包括一個平板部和一個垂直于平板部一端的彎折部。平板部被設置成可以方便地插入斷路器接線板與殼體之間的插槽內，與接線板緊密接觸，實現取電功能。彎折部則焊接有與電操部分線路板相連的引線，用于傳輸電能。

3、然而，這種l形取電片在實際應用中也存在一些問題。由于斷路器的插槽大小難以精確控制，安裝槽內豎直方向上可能會留有空隙，在不接緊螺釘時會導致取電片與接線板之間的接觸不可靠，甚至可能出現取電片脫落的情況。

技術實現思路

1、本技術提供一種取電組件及開關器件，其能夠提高開關器件的取電性能，保證彈性導電件的連接穩定性，使其在各種工作環境下都能保持良好的導電性能。

2、第一方面，本技術提供了一種取電組件，安裝于開關器件的接線板，所述接線板裝配在殼體內，所述取電組件包括彈性導電件和取電件。

3、彈性導電件第一端連接至所述殼體，所述彈性導電件的第二端連接至所述接線板。取電件連接至所述彈性導電件。

4、其中，所述彈性導電件的第一端或第二端部分貫穿所述殼體并延伸至所述殼體外周側，所述取電件處于所述殼體的外周側并連接至所述彈性導電件的第一端或第二端。

5、彈性導電件可以具有優良的導電性能和柔韌的彈性，為取電組件的功能部件之一。彈性導電件的第一端與殼體連接，確保了取電組件與開關器件之間的穩固連接。而彈性導電件的第二端連接至接線板，實現了取電組件與接線板之間的電性連接。

6、取電件則負責從彈性導電件中取得電能，并將其傳輸至檢測設置或者需要供電的設備、系統。為了確保取電的穩定性和可靠性，取電件連接至彈性導電件，確保取電過程中電能的穩定傳輸。

7、殼體和接線板是相對固定的兩個部分，殼體和接線板之間的相對位置保持穩定，為取電組件提供了穩定的工作環境。彈性導電件的兩端分別連接至殼體和接線板后，可以保證彈性導電件的連接穩定性，使其在各種工作環境下都能保持良好的導電性能。

8、在一些示例中，所述彈性導電件的第二端與所述接線板抵接并保持電連接，所述殼體的內壁上設置有限位部，所述彈性導電件的第一端抵接至所述限位部。

9、所述彈性導電件在所述接線板和所述限位部之間處于壓縮狀態。

10、殼體的內壁上設置的限位部可以對彈性導電件起到固定作用。彈性導電件的第一端會抵接到限位部，從而形成一個穩定的支撐點。這種支撐作用有助于防止彈性導電件在受到外力作用時發生移位或變形，進而保證了其穩定的電連接性能。

11、彈性導電件在接線板和限位部之間處于壓縮狀態。這種壓縮狀態使得彈性導電件能夠保持一定的張緊力，進而可以更好維持連接關系，從而更好地適應各種工作環境和溫度變化。

12、在一些示例中，所述限位部靠近所述彈性導電件的一側設置有限位結構，所述彈性導電件卡接于所述限位結構。

13、限位結構能夠與彈性導電件形成卡接關系，從而提供更加牢固的固定效果。具體而言，當彈性導電件為彈簧時，限位結構通常采用限位柱的形式，彈簧可以套設在限位柱上以實現固定。而當彈性導電件為彈片時，限位結構則可能采用限位槽的形式，彈片的對應端部可以至少部分卡接在限位槽上以實現固定。

14、在一些示例中，所述彈性導電件的自由長度為a，所述彈性導電件的失效長度為b，所述接線板和所述限位部之間的間距為c，a≥c≥b。

15、彈性導電件的自由長度、失效長度以及接線板和限位部之間的間距也是需要考慮的重要因素。通常情況下，為了滿足設置要求并保證彈性導電件的穩定性能，需要滿足a≥c≥b的條件。

16、在一些示例中，所述殼體上開設有第一通孔，所述第一通孔與所述彈性導電件的第一端對應，所述彈性導電件第一端的部分從所述第一通孔延伸至所述殼體的外周側，所述取電件連接至所述彈性導電件的第一端。

17、和/或，所述殼體上開設有第二通孔，所述第二通孔與所述彈性導電件的第二端對應，所述彈性導電件第二端的部分從所述第一通孔延伸至所述殼體的外周側，所述取電件連接至所述彈性導電件的第二端。

18、第一通孔的位置可以與彈性導電件的第一端對應，彈性導電件的主體部分置于殼體內時，彈性導電件第一端的部分可以通過第一通孔延伸至殼體的外周側。這種設置可以使得取電件能夠輕松地連接至彈性導電件的第一端，從而實現了取電過程中電能的穩定傳輸。并且可以使殼體更加美觀大方。

19、也可以在殼體上開設第二通孔。第二通孔與彈性導電件的第二端相對應，彈性導電件的第二端部分同樣能夠通過第二通孔延伸至殼體的外周側。這樣，取電件就可以方便地連接至彈性導電件的第二端，從而實現了取電過程中電能的穩定傳輸。

20、在一些示例中，所述殼體上開設有第一通孔和第二通孔，所述第一通孔與所述彈性導電件的第一端對應，所述第一通孔能夠作為所述彈性導電件在第一端的視窗。

21、所述第二通孔與所述彈性導電件的第二端對應，所述彈性導電件第二端的部分從所述第一通孔延伸至所述殼體的外周側，所述取電件連接至所述彈性導電件的第二端。

22、殼體可以同時開設第一通孔和第二通孔。第一通孔的位置與彈性導電件的第一端對應，第一通孔為彈性導電件第一端設置的一個窗口。這個通孔的存在，使得彈性導電件的第一端能夠透過它，與外界進行接觸和交互。同時，第一通孔也起到了視窗的作用，能夠通過第一通孔清晰地看到彈性導電件在第一端的形態和狀態。

23、第二通孔與第一通孔類似，第二通孔的位置也與彈性導電件的第二端對應。不過，第二通孔的功能可以與第一通孔有所不同。第二通孔的主要作用是允許彈性導電件的第二端部分從殼體的內部延伸至其外周側。這樣的設置，保證了彈性導電件在殼體內的穩定性，又使得其第二端能夠與外界的取電件進行連接。第二通孔的配合設置可以間接實現對彈性導電件的固定或限位，減少彈性導電件脫落的風險。

24、在一些示例中，所述彈性導電件為彈簧、彈片、卷簧、扭簧中的至少一種。

25、彈性導電件能夠實現取電過程中電流的有效傳輸，并具備優異的彈性特性，以適應各種復雜的工作環境。在一些具體的示例中，彈性導電件可以表現為彈簧、彈片、卷簧、扭簧等多種形態，這些形態各異、功能豐富的導電件為對應設備的穩定運行提供了強有力的支持。可以根據需要選用合適的彈性導電件。

26、在一些示例中，所述彈性導電件為彈簧，所述彈簧的第一端連接至所述殼體，所述彈簧的第二端連接至所述接線板。

27、彈簧具有出色的彈性和恢復力，能夠在受到外力作用時發生形變，并在外力消失后迅速恢復原狀。在開關器件中，此處的彈簧可以將接線板和取電件連接起來，以實現取電過程中電流的傳輸。具體地，彈簧的第一端可以連接至開關器件的殼體，第二端則連接至接線板。這種連接方式不僅保證了電流的穩定傳輸，還使得設備在受到振動或沖擊時能夠保持連接的可靠性。

28、在一些示例中，所述接線板上套設有接線框，所述接線框靠近所述彈簧的壁面與所述接線板之間的間距大于或等于所述彈簧的失效長度。

29、在接線板的設置中，為了進一步提高連接的可靠性和穩定性，有時會采用接線框來套設在接線板上。接線框的存在使得接線板與彈簧之間的連接更加緊密，同時也能夠有效地防止外界因素對連接的影響。此外，接線框的設置還需要考慮到彈簧的失效長度。失效長度是指彈簧在失去彈性后無法恢復原始形態的長度。為了確保彈簧在受到外力作用時能夠保持連接的穩定性，接線框靠近彈簧的壁面與接線板之間的間距需要大于或等于彈簧的失效長度。

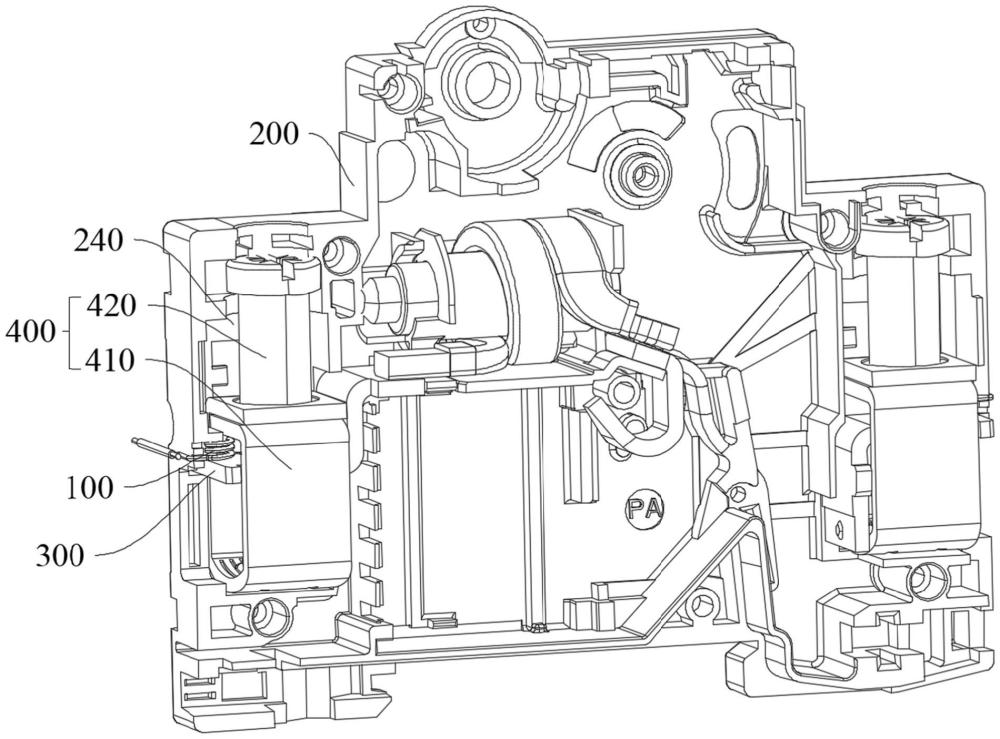

30、第二方面，本技術提供了一種開關器件，包括殼體、接線板和上述的取電組件，殼體具有容納腔。接線板安裝在所述容納腔內。所述取電組件與所述接線板連接。

31、具有上述取電組件的開關器件，可以提高開關器件的取電性能，保證彈性導電件的連接穩定性，使其在各種工作環境下都能保持良好的導電性能。

32、具體地，殼體和接線板是相對固定的兩個部分，殼體和接線板之間的相對位置保持穩定，為取電組件提供了穩定的工作環境。彈性導電件的兩端分別連接至殼體和接線板后，可以保證彈性導電件的連接穩定性，使其在各種工作環境下都能保持良好的導電性能。
