本技術屬于壓縮機領域，具體涉及一種壓縮機接線柱的防水密封結構。

背景技術：

1、壓縮機(compressor)，是一種將低壓氣體提升為高壓氣體的從動的流體機械，是制冷系統的心臟。它從吸氣管吸入低溫低壓的制冷劑氣體，通過電機運轉帶動活塞對其進行壓縮后，向排氣管排出高溫高壓的制冷劑氣體，為制冷循環提供動力。

2、壓縮機目前主要使用接線盒蓋與墊片放置于上殼蓋上方，主要保護密封接線柱，并起到防水的作用。如cn116404796a公開的一種具有電氣防水結構的壓縮機，其通過對接線盒體與端子蓋的接觸面積上焊接形成環形焊道，并通過對接線盒體與接線盒蓋之間的密封結構設計以實現防水接線盒結構完全防水的功能。但是接線盒蓋和墊片體積較大，占用空間；另一方面接線盒蓋不易安裝、密封效果不好，進而影響防水效果。

3、如cn220570401u公開的一種防水結構及壓縮機，包括接線盒蓋、密封墊，接線盒蓋通過螺栓緊固在密封墊上，密封墊面向接線盒蓋的一側向上凸起形成環形凸臺，環形凸臺外側向下凹陷形成底面，環形凸臺截面呈矩形，接線盒蓋開口一側形成有插接部，插接部插接在環形凸臺外側，底面與環形凸臺的外側面相接處形成弧形面，插接部靠近密封墊一端形成有壓接面，壓接面與底面相抵接；弧形面包括第一區域和第二區域，第一區域與底面相連，第二區域與外側面相連，第一區域與壓接面相抵接。但是該方案是通過過盈配合與壓力形變使接線盒蓋與密封墊的接觸提高密封性，該方法下會導致該密封結構拆卸困難且拆卸過程中容易造成結構破壞，因而難以實現對內部結構的檢修和維護。

4、對此，需要提出一種具有良好防水密封性能且不會破壞原有結構的防水密封結構。

技術實現思路

1、本實用新型的目的就是為了解決上述問題至少其一而提供一種壓縮機接線柱的防水密封結構，以解決現有技術中密封結構體積大、占用空間，且不易安裝、密封效果不好的情況，本方案實現了一種可拆卸式的防水密封結構，其安裝便利、占用空間小、穩定性優，且具有防震防松脫的優勢。

2、本實用新型的目的通過以下技術方案實現：

3、一種壓縮機接線柱的防水密封結構，安裝于壓縮機外殼上，所述的防水密封結構包括安裝基座、墊片和接頭；

4、所述的安裝基座固定于壓縮機外殼上，并環繞密封接線柱設置；

5、所述的墊片設置于安裝基座內，介于安裝基座與密封接線柱之間；

6、所述的接頭裝配于安裝基座內部，且接頭的端面壓合于墊片表面，用于朝向壓縮機外殼的方向擠壓墊片，連接所述密封接線柱的線纜收集于所述接頭內。

7、優選的，所述的接頭為pg接頭。

8、優選的，所述接頭包括接頭本體、防水圈和密封帽；

9、所述接頭本體包括第一接頭、第二接頭以及限位件，所述限位件連接于第一接頭和第二接頭之間；

10、所述第一接頭裝配于安裝基座內部并抵接所述墊片；

11、所述的防水圈貼合于所述第二接頭的內壁面設置；

12、所述的密封帽裝配于所述第二接頭外部。

13、優選的，所述的安裝基座焊接于上殼蓋的表面，所述的密封接線柱的中心與安裝基座的中心重合。

14、優選的，所述的安裝基座包括安裝底面以及與接頭相配合的安裝柱面；所述的安裝柱面為圓筒狀結構。

15、優選的，所述的安裝基座包括安裝底面以及與接頭相配合的安裝柱面；所述的安裝柱面由若干個間隔設置的弧面組成。

16、優選的，所述的安裝基座與接頭之間為螺紋連接。

17、優選的，所述的墊片的外徑貼合于安裝基座的內徑，所述墊片的內徑貼合密封接線柱的外徑。

18、優選的，所述的第二接頭的端部包括若干間隔分布的切片，所述密封帽裝配于所述第二接頭外部時束縛若干切片沿徑向朝內收攏。

19、優選的，若干切片的內壁設有凸起，所述防水圈的外壁上對應于所述凸起設有凹槽。該凹槽的作用是對防水圈進行限位，防止下滑。

20、優選的，所述凸起相對所述第二接頭的內壁形成臺階，所述凹槽可選環槽

21、優選的，所述的接頭與密封帽之間為螺紋連接。

22、優選的，所述的密封帽為緊固螺母。

23、優選的，所述限位件為沿徑向伸出的凸環，所述的凸環介于安裝基座與密封帽之間，所述凸環的下端面抵接所述安裝基座的上端面。具體的，接頭的第一端(第一接頭)外螺紋長度應大于等于安裝基座的安裝柱面高度，接頭的第二端(第二接頭)外螺紋長度應大于等于密封帽內螺紋長度。保證接頭一端(第一接頭)與安裝基座過盈安裝，確保密封效果

24、本實用新型的工作原理為：

25、通過接頭對墊片的擠壓以及密封帽對防水密封結構整體的擠壓鎖緊，使得該防水密封結構在徑向上基本無縫隙，保障密封防水效果。

26、與現有技術相比，本實用新型具有以下有益效果：

27、本方案提供了一種旋轉式可拆卸的壓縮機接線柱的密封防水結構，在上殼蓋上、密封接線柱的外側增加一安裝基座，通過該安裝基座與墊片、接頭本體、防水圈和緊固螺母配合固定，對密封接線柱及線束起到密封保護作用。相較傳統的接線盒蓋而言，本方案的結構安裝更加便利，同時穩定性更好，具有防震防松脫的優點，同時該保護方式占用空間小，且安裝基座可具有多種形式選擇，除安裝基座外均可拆卸，進一步節省成本。

技術特征：

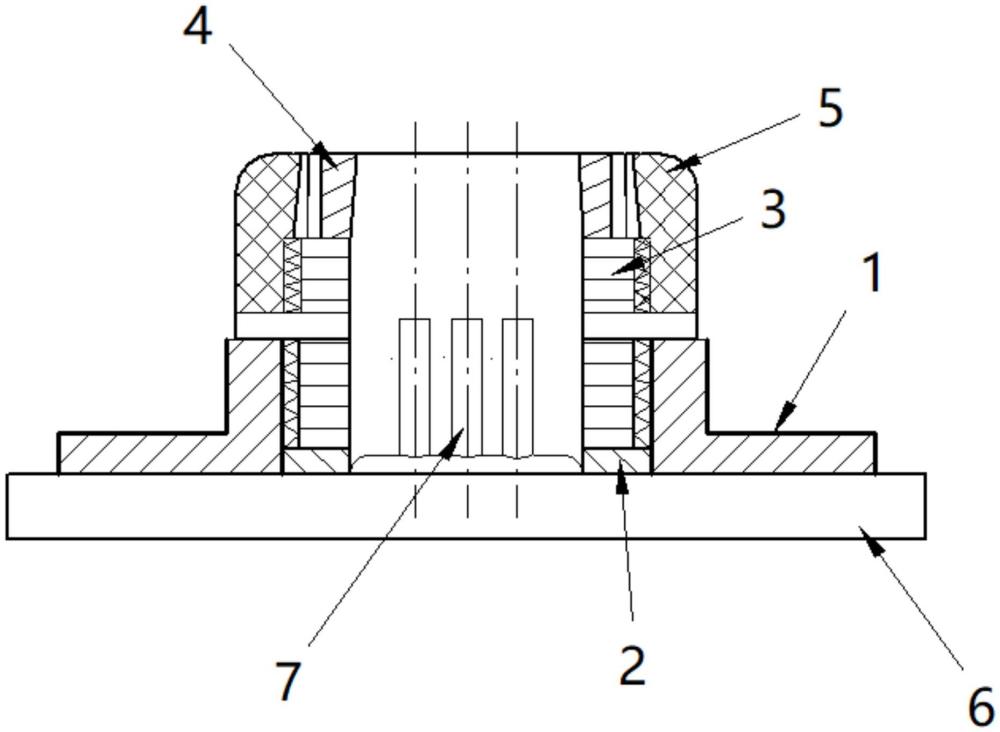

1.一種壓縮機接線柱的防水密封結構，安裝于壓縮機外殼(6)上，其特征在于，所述的防水密封結構包括安裝基座(1)、墊片(2)和接頭；

2.根據權利要求1所述的一種壓縮機接線柱的防水密封結構，其特征在于，所述的安裝基座(1)包括安裝底面以及與接頭相配合的安裝柱面；所述的安裝柱面為圓筒狀結構。

3.根據權利要求1所述的一種壓縮機接線柱的防水密封結構，其特征在于，所述的安裝基座(1)包括安裝底面以及與接頭相配合的安裝柱面；所述的安裝柱面由若干個間隔設置的弧面組成。

4.根據權利要求1-3任一所述的一種壓縮機接線柱的防水密封結構，其特征在于，所述的安裝基座(1)與接頭之間為螺紋連接。

5.根據權利要求1所述的一種壓縮機接線柱的防水密封結構，其特征在于，所述的墊片(2)的外徑貼合于安裝基座(1)的內徑，所述墊片(2)的內徑貼合密封接線柱(7)的外徑。

6.根據權利要求1所述的一種壓縮機接線柱的防水密封結構，其特征在于，所述接頭包括接頭本體(3)、防水圈(4)和密封帽(5)；

7.根據權利要求6所述的一種壓縮機接線柱的防水密封結構，其特征在于，所述第二接頭的端部包括若干間隔分布的切片，所述密封帽(5)裝配于所述第二接頭外部時束縛若干切片沿徑向朝內收攏。

8.根據權利要求7所述的一種壓縮機接線柱的防水密封結構，其特征在于，若干切片的內壁設有凸起，所述防水圈(4)的外壁上對應于所述凸起設有凹槽。

9.根據權利要求7所述的一種壓縮機接線柱的防水密封結構，其特征在于，所述的密封帽(5)為緊固螺母。

10.根據權利要求6所述的一種壓縮機接線柱的防水密封結構，其特征在于，所述限位件為沿徑向伸出的凸環，所述的凸環介于安裝基座(1)與密封帽(5)之間，所述凸環的下端面抵接所述安裝基座(1)的上端面。

技術總結
本技術屬于壓縮機領域，具體涉及一種壓縮機接線柱的防水密封結構，安裝于壓縮機外殼上，防水密封結構包括安裝基座、墊片和接頭；安裝基座固定于壓縮機外殼上，并環繞密封接線柱設置；墊片設置于安裝基座內，介于安裝基座與密封接線柱之間；接頭裝配于安裝基座內部，且接頭的端面壓合于墊片表面。與現有技術相比，本技術解決現有技術中密封結構體積大、占用空間，且不宜安裝、密封性差的情況，本方案實現了一種可拆卸式的防水密封結構，其安裝便利、占用空間小、穩定性優，且具有防震防松脫的優勢。

技術研發人員：馮爽,齊文濤
受保護的技術使用者：上海海立電器有限公司
技術研發日：20240625
技術公布日：2025/4/28
