本發明屬于航空發動機電纜，具體涉及一種航空發動機點火電纜結構。

背景技術：

1、點火系統作為航空發動機的能量開啟的關鍵，是發動機啟動和再啟動的關鍵部件。隨著發動機對使用環境、抗電磁干擾能力及安裝防護要求不斷提升。在此情況下，急需一種能夠在點火系統中穩定傳輸瞬時高電壓，保證系統正常工作的同時，又滿足抗電磁干擾、抗振動等耐航空發動機環境要求，可快速安裝敷設在復雜三維空間位置的高可靠點火電纜。

技術實現思路

1、本發明的目的是提供一種航空發動機點火電纜結構，以解決現有技術中的問題。

2、本發明是通過如下技術方案實現的：一種航空發動機點火電纜結構，其特征在于：包括鋁合金彎管以及通過屏蔽軟管組件與鋁合金彎管兩端相連的連接接頭；

3、所述屏蔽軟管組件包括套接配合的屏蔽軟管和防波套，還包括連接筒，連接筒的一端設置有與屏蔽軟管和防波套相配合的回形槽，連接筒的另一端分別與連接接頭和連接螺帽相配合；連接螺帽與鋁合金彎管螺紋配合；

4、所述連接接頭包括主螺帽和陶瓷連接套，主螺帽與連接筒卡接配合；陶瓷連接套下端與連接筒相配合，上端設置有金屬內芯，導線穿過陶瓷連接套及金屬內芯中心孔后與金屬內芯焊接連接。

5、進一步的：在連接筒位于主螺帽內部的內腔設置有彈簧，彈簧下端與連接筒內腔的臺階相配合，上端與墊環相配合；墊環上端通過限位環限位，限位環與連接筒卡接配合或螺紋配合。

6、進一步的：屏蔽軟管和防波套端部插入到回形槽內并分別與回形槽焊接連接。

7、進一步的：連接螺帽與焊接在鋁合金兩端的帶有螺紋的接頭相配合。

8、進一步的：所述導線為耐高壓導線。

9、本發明的優點是：本發明結構中，鋁合金彎管可以根據點火系統對接需求設計特定的三維彎管形狀，滿足了電纜實際復雜的三維空間安裝敷設的需求。同時，本結構極大程度的保證了電纜在點火系統中對高電壓的承受及穩定傳輸高電壓信號的能力。此外，本結構還具有外形圓整、電磁屏蔽性好、耐環境能力強、可靠性高等特點，可推廣至多種航空發動機點火系統。

技術特征：

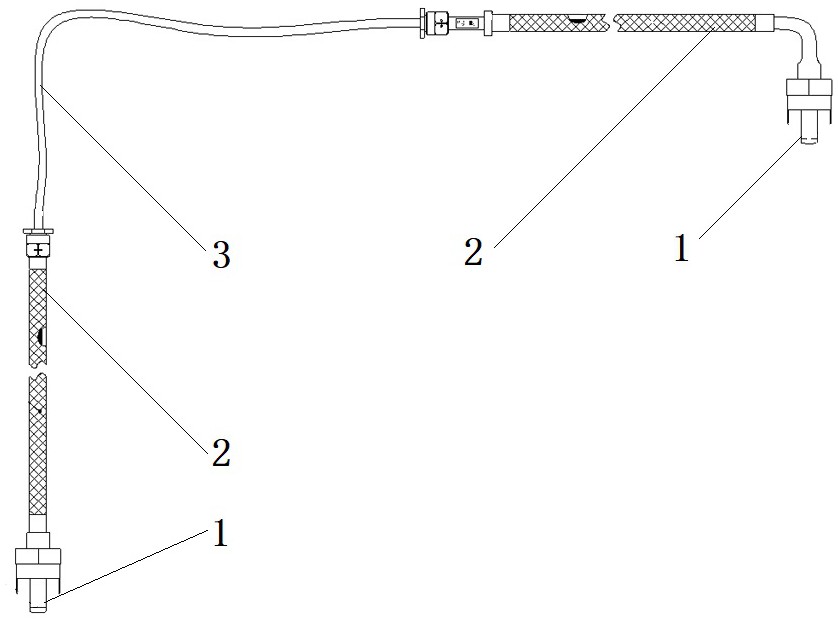

1.一種航空發動機點火電纜結構，其特征在于：包括鋁合金彎管（3）以及通過屏蔽軟管組件（2）與鋁合金彎管兩端相連的連接接頭（1）；

2.根據權利要求1所述的一種航空發動機點火電纜結構，其特征在于：在連接筒（23）位于主螺帽（11）內部的內腔設置有彈簧（14），彈簧（14）下端與連接筒（23）內腔的臺階相配合，上端與墊環（15）相配合；墊環（15）上端通過限位環（16）限位，限位環（16）與連接筒（23）卡接配合鉚接配合。

3.根據權利要求1所述的一種航空發動機點火電纜結構，其特征在于：屏蔽軟管（21）和防波套（22）端部插入到回形槽（25）內并分別與回形槽（25）焊接連接。

4.根據權利要求1所述的一種航空發動機點火電纜結構，其特征在于：連接螺帽（24）與焊接在鋁合金兩端的帶有螺紋的接頭相配合。

5.根據權利要求1所述的一種航空發動機點火電纜結構，其特征在于：所述導線為耐高壓導線。

技術總結
本發明公開了一種航空發動機點火電纜結構，其特征在于：包括鋁合金彎管以及通過屏蔽軟管組件與鋁合金彎管兩端相連的連接接頭；所述屏蔽軟管組件包括套接配合的屏蔽軟管和防波套，還包括連接筒，連接筒的一端設置有與屏蔽軟管和防波套相配合的回形槽，連接筒的另一端分別與連接接頭和連接螺帽相配合；連接螺帽與鋁合金彎管螺紋配合；所述連接接頭包括主螺帽和陶瓷連接套，主螺帽與連接筒卡接配合；陶瓷連接套下端與連接筒相配合，上端設置有金屬內芯，導線穿過陶瓷連接套及金屬內芯中心孔后與金屬內芯焊接連接。本結構具有外形圓整、電磁屏蔽性好、耐環境能力強、可靠性高等特點，可推廣至多種航空發動機點火系統。

技術研發人員：蘇子為,李聰,裴中晨,劉婷婷
受保護的技術使用者：沈陽興華航空電器有限責任公司
技術研發日：
技術公布日：2025/4/28
