本技術涉及裝配，具體涉及一種魚眼端子的壓接裝置。

背景技術：

1、魚眼端子是通過壓接的方式插裝在線路板的導電孔內，魚眼端子與線路板上的導電孔配合實現魚眼端子與線路板的電連接。在樣件階段相關技術中多采用手動組裝的方式，但是手動組裝過程中魚眼端子的壓入深度難以保持相同，導致裝配精度低。

技術實現思路

1、本實用新型旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本實用新型的實施例提出了一種魚眼端子的壓接裝置，可以提高裝配精度。

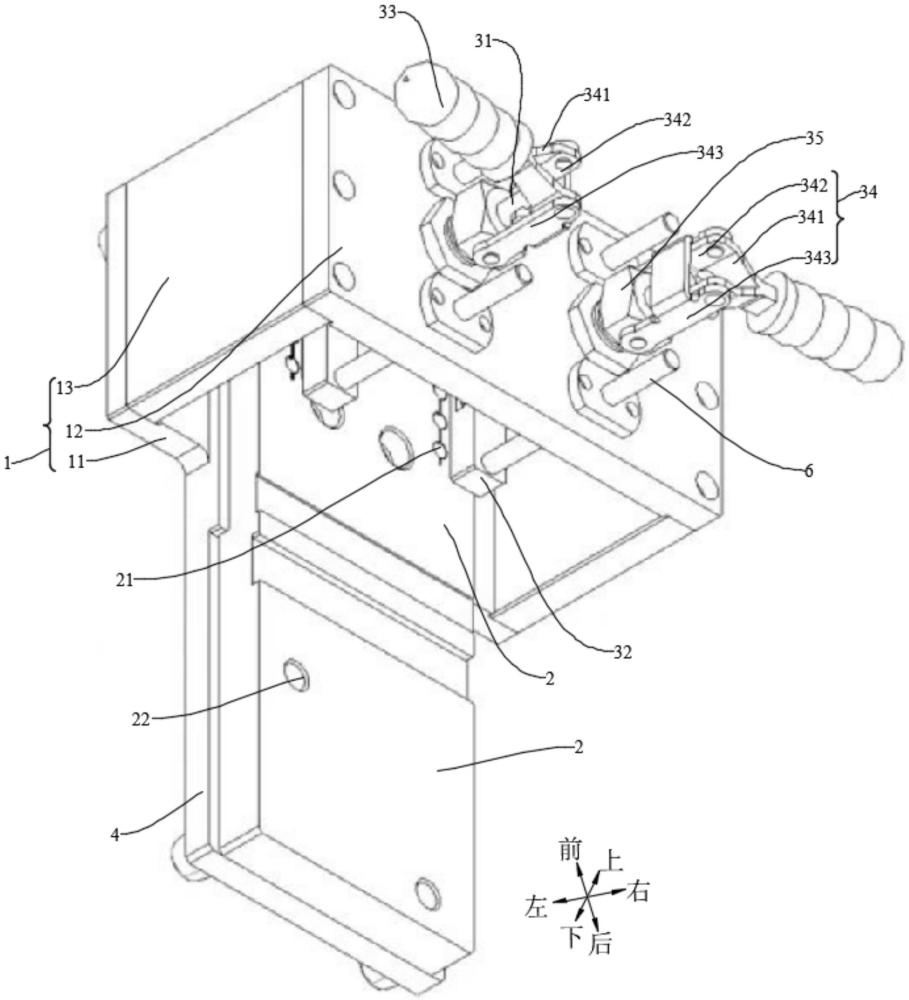

2、本實用新型實施例的魚眼端子的壓接裝置，包括：支撐組件，所述支撐組件包括第一支撐件和第二支撐件，所述第一支撐件和所述第二支撐件在第一方向上間隔布置；定位板，所述定位板安裝在所述第一支撐件上，所述定位板上適于放置線路板，所述定位板上設有與所述線路板上的導電孔配合的定位槽，所述定位槽內適于放置魚眼端子的固定端，所述導電孔內放置所述魚眼端子的連接端；壓接組件，所述壓接組件與所述第二支撐件相連，所述壓接組件的一端穿過所述第二支撐件，所述壓接組件的一端可靠近和遠離所述第一支撐件以使所述魚眼端子的連接端壓入所述導電孔內。

3、本實用新型實施例的魚眼端子的壓接裝置，可以提高裝配精度。

4、在一些實施例中，所述魚眼端子的壓接裝置還包括底板，所述底板的一端與所述第一支撐件相連，所述底板的另一端與所述定位板可移動地相連，以使所述定位板可靠近和遠離所述支撐組件。

5、在一些實施例中，所述魚眼端子的壓接裝置還包括限位件，所述限位件與所述底板或所述支撐組件相連，所述限位件沿所述第一方向延伸，所述限位件用于對所述定位板進行限位。

6、在一些實施例中，所述魚眼端子的壓接裝置還包括第一吸附件，所述第一吸附件安裝在所述限位件上，所述定位板上設有第二吸附件，所述第一吸附件與所述第二吸附件可吸附連接以固定所述定位板的位置。

7、在一些實施例中，所述壓接組件包括桿體、壓塊和手柄，所述桿體的一端穿過所述第二支撐件與所述壓塊相連，所述手柄與所述桿體的另一端相連以帶動所述桿體靠近和遠離所述第一支撐件。

8、在一些實施例中，所述壓接組件還包括傳動部件，所述傳動部件包括第一桿、第二桿和第三桿，所述第一桿的一端與所述手柄相連，所述第一桿的另一端與所述第二桿和所述第三桿的一端鉸接，所述第二桿的另一端與所述桿體的另一端鉸接，所述第三桿的另一端與所述第二支撐件鉸接。

9、在一些實施例中，所述壓接組件還包括固定件，所述固定件套設在所述桿體上，所述桿體相對于所述固定件可移動，所述固定件與所述第二支撐件相連，所述第三桿的另一端與所述固定件鉸接。

10、在一些實施例中，所述桿體包括套筒和螺紋桿，所述螺紋桿的一端與所述壓塊相連，所述螺紋桿的另一端與所述套筒螺紋連接，且所述螺紋桿伸入所述套筒內的距離可調。

11、在一些實施例中，所述魚眼端子的壓接裝置還包括導向桿，所述導向桿的一端與所述第二支撐件可移動地相連，所述導向桿的另一端與所述壓塊相連。

12、在一些實施例中，所述定位板上設有避讓孔。

技術特征：

1.一種魚眼端子的壓接裝置，其特征在于，包括：

2.根據權利要求1所述的魚眼端子的壓接裝置，其特征在于，還包括底板，所述底板的一端與所述第一支撐件相連，所述底板的另一端與所述定位板可移動地相連，以使所述定位板可靠近和遠離所述支撐組件。

3.根據權利要求2所述的魚眼端子的壓接裝置，其特征在于，還包括限位件，所述限位件與所述底板或所述支撐組件相連，所述限位件沿所述第一方向延伸，所述限位件用于對所述定位板進行限位。

4.根據權利要求3所述的魚眼端子的壓接裝置，其特征在于，還包括第一吸附件，所述第一吸附件安裝在所述限位件上，所述定位板上設有第二吸附件，所述第一吸附件與所述第二吸附件可吸附連接以固定所述定位板的位置。

5.根據權利要求1所述的魚眼端子的壓接裝置，其特征在于，所述壓接組件包括桿體、壓塊和手柄，所述桿體的一端穿過所述第二支撐件與所述壓塊相連，所述手柄與所述桿體的另一端相連以帶動所述桿體靠近和遠離所述第一支撐件。

6.根據權利要求5所述的魚眼端子的壓接裝置，其特征在于，所述壓接組件還包括傳動部件，所述傳動部件包括第一桿、第二桿和第三桿，所述第一桿的一端與所述手柄相連，所述第一桿的另一端與所述第二桿和所述第三桿的一端鉸接，所述第二桿的另一端與所述桿體的另一端鉸接，所述第三桿的另一端與所述第二支撐件鉸接。

7.根據權利要求6所述的魚眼端子的壓接裝置，其特征在于，所述壓接組件還包括固定件，所述固定件套設在所述桿體上，所述桿體相對于所述固定件可移動，所述固定件與所述第二支撐件相連，所述第三桿的另一端與所述固定件鉸接。

8.根據權利要求5所述的魚眼端子的壓接裝置，其特征在于，所述桿體包括套筒和螺紋桿，所述螺紋桿的一端與所述壓塊相連，所述螺紋桿的另一端與所述套筒螺紋連接，且所述螺紋桿伸入所述套筒內的距離可調。

9.根據權利要求5所述的魚眼端子的壓接裝置，其特征在于，還包括導向桿，所述導向桿的一端與所述第二支撐件可移動地相連，所述導向桿的另一端與所述壓塊相連。

10.根據權利要求1所述的魚眼端子的壓接裝置，其特征在于，所述定位板上設有避讓孔。

技術總結
本技術涉及裝配技術領域，具體地，涉及一種魚眼端子的壓接裝置，所述魚眼端子的壓接裝置包括支撐組件、定位板和壓接組件，支撐組件包括第一支撐件和第二支撐件，第一支撐件和第二支撐件在第一方向上間隔布置，定位板安裝在第一支撐件上，定位板上適于放置線路板，定位板上設有與線路板上的導電孔配合的定位槽，定位槽內適于放置魚眼端子的固定端，導電孔內放置魚眼端子的連接端，壓接組件與第二支撐件相連，壓接組件的一端穿過第二支撐件，壓接組件的一端可靠近和遠離第一支撐件以使魚眼端子的連接端壓入導電孔內，本技術提出了一種魚眼端子的壓接裝置，可以提高裝配精度。

技術研發(fā)人員：胡其波
受保護的技術使用者：中汽創(chuàng)智科技有限公司
技術研發(fā)日：20240625
技術公布日：2025/4/28
