本技術涉及線材插殼機，尤其涉及一種用于線材插殼機的拉長短線后剝夾。

背景技術：

1、線材行業插殼機后剝夾一般只有夾線，拉線功能，一般的后剝夾沒有拉線長短功能。存在以下問題：

2、1.傳統后剝夾只有夾線，拉線功能。

3、2.傳統后剝夾結構簡單，功能單一，通用性差。

技術實現思路

1、本實用新型的目的在于針對現有技術的不足而提供一種用于線材插殼機的拉長短線后剝夾，該用于線材插殼機的拉長短線后剝夾設計新穎、結構簡單，實現了拉長短線，通用性好。

2、為達到上述目的，本實用新型通過以下技術方案來實現。

3、一種用于線材插殼機的拉長短線后剝夾，包括有后剝夾主體，且后剝夾主體前端部裝設有上主夾及對應匹配的下主夾，并且上主夾與下主夾連接有主夾氣缸，上主夾后側端裝設有副壓線夾，且副壓線夾設置于下主夾的上端面上端，副壓線夾下端面設置有若干個呈凹狀布置的壓線避空缺口，上主夾與下主夾后側端裝設有對應匹配拉線夾主體，拉線夾主體設置有拉線上夾及拉線下夾，且拉線上夾與拉線下夾及副壓線夾連接有副夾氣缸。

4、其中，所述上主夾固定裝設于上主滑座上端，所述下主夾固定裝設于下主滑座上端，且下主滑座與上主滑座通過主連接件與所述主夾氣缸連接。

5、其中，所述拉線夾主體固定裝設于所述后剝夾主體側端上端，且所述拉線上夾與所述拉線下夾分別設置于所述上主夾與所述下主夾后側端。

6、其中，所述拉線上夾與所述拉線下夾及所述副壓線夾通過副連接件與所述副夾氣缸連接。

7、本實用新型的有益效果為：本實用新型所述的一種用于線材插殼機的拉長短線后剝夾，包括有后剝夾主體，且后剝夾主體前端部裝設有上主夾及對應匹配的下主夾，并且上主夾與下主夾連接有主夾氣缸，上主夾后側端裝設有副壓線夾，且副壓線夾設置于下主夾的上端面上端，副壓線夾下端面設置有若干個呈凹狀布置的壓線避空缺口，上主夾與下主夾后側端裝設有對應匹配拉線夾主體，拉線夾主體設置有拉線上夾及拉線下夾，且拉線上夾與拉線下夾及副壓線夾連接有副夾氣缸。本實用新型先通過上主夾與下主夾先線材拉到一定的長度后，然后通過副壓線夾壓線，同時拉線上夾與拉線下夾將線材夾緊，此時上主夾與下主夾松開，由于副壓線夾下端面設置有若干個呈凹狀布置的壓線避空缺口，從而形成了錯位壓線，然后整個后剝夾向后移動，錯位壓線與拉住線使兩線中間的沒有壓住的線形成兩端落差，從而實現了拉長短線；故本實用新型具有設計新穎、結構簡單，實現了拉長短線，通用性好的優點。

技術特征：

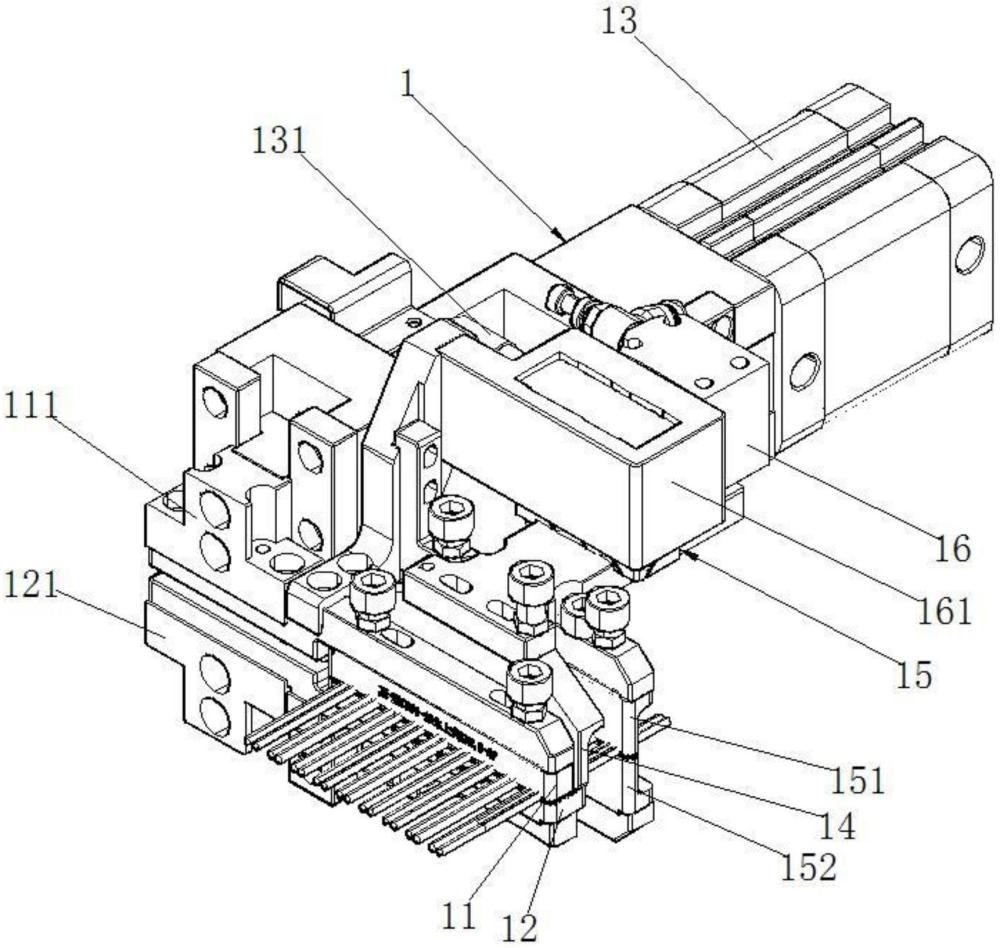

1.一種用于線材插殼機的拉長短線后剝夾，其特征在于：包括有后剝夾主體（1），且后剝夾主體（1）前端部裝設有上主夾（11）及對應匹配的下主夾（12），并且上主夾（11）與下主夾（12）連接有主夾氣缸（13），上主夾（11）后側端裝設有副壓線夾（14），且副壓線夾（14）設置于下主夾（12）的上端面上端，副壓線夾（14）下端面設置有若干個呈凹狀布置的壓線避空缺口（141），上主夾（11）與下主夾（12）后側端裝設有對應匹配拉線夾主體（15），拉線夾主體（15）設置有拉線上夾（151）及拉線下夾（152），且拉線上夾（151）與拉線下夾（152）及副壓線夾（14）連接有副夾氣缸（16）。

2.根據權利要求1所述的一種用于線材插殼機的拉長短線后剝夾，其特征在于：所述上主夾（11）固定裝設于上主滑座（111）上端，所述下主夾（12）固定裝設于下主滑座（121）上端，且下主滑座（121）與上主滑座（111）通過主連接件（131）與所述主夾氣缸（13）連接。

3.根據權利要求1所述的一種用于線材插殼機的拉長短線后剝夾，其特征在于：所述拉線夾主體（15）固定裝設于所述后剝夾主體（1）側端上端，且所述拉線上夾（151）與所述拉線下夾（152）分別設置于所述上主夾（11）與所述下主夾（12）后側端。

4.根據權利要求1所述的一種用于線材插殼機的拉長短線后剝夾，其特征在于：所述拉線上夾（151）與所述拉線下夾（152）及所述副壓線夾（14）通過副連接件（161）與所述副夾氣缸（16）連接。

技術總結
本技術公開了一種用于線材插殼機的拉長短線后剝夾，包括有后剝夾主體，且后剝夾主體前端部裝設有上主夾及對應匹配的下主夾，并且上主夾與下主夾連接有主夾氣缸，上主夾后側端裝設有副壓線夾，且副壓線夾設置于下主夾的上端面上端，副壓線夾下端面設置有若干個呈凹狀布置的壓線避空缺口，上主夾與下主夾后側端裝設有對應匹配拉線夾主體，拉線夾主體設置有拉線上夾及拉線下夾，且拉線上夾與拉線下夾及副壓線夾連接有副夾氣缸。本技術具有設計新穎、結構簡單，實現了拉長短線，通用性好的優點。
