本申請涉及電池管理，具體為一種自適應電池散熱管理裝置。

背景技術：

1、隨著新能源技術的飛速發展，電池作為能量存儲的核心部件，在電動汽車、儲能系統以及各種便攜式電子設備中扮演著越來越重要的角色，

2、然而電池在高功率輸出或長時間運行過程中會產生大量熱量，這不僅直接影響其性能表現，還可能縮短電池的使用壽命，甚至引發安全隱患。目前常見的被動冷卻或強制風冷散熱系統雖然成本較低、體積較小，但散熱效果有限，電池溫差也較大，如何高效、均衡地管理電池溫度成為亟待解決的技術挑戰。

技術實現思路

1、本申請要解決的技術問題是克服現有的缺陷，提供一種自適應電池散熱管理裝置，可以有效解決背景技術中的問題。

2、為實現上述目的，本申請?zhí)峁┤缦录夹g(shù)方案：一種自適應電池散熱管理裝置，包括電池支架座，所述電池支架座的上端設置有置物倉，所述置物倉分為溫度控制倉和電池放置倉，所述溫度控制倉和電池放置倉一一對應設置，所述溫度控制倉內設置有循環冷卻組，所述循環冷卻組的輸入端與設置在電池支架座的上端電池組蓋板上的冷卻液儲倉的輸出端相連接，所述循環冷卻組的輸出端一分為三，一路與設置在電池放置倉之間的冷卻液管組支板的輸入端相連接，另一路與電池放置倉下端的底部冷卻組相連接，所述電池支架座的下端設置有冷卻液回收組，第三路則與冷卻液回收組的輸出端相連接。

3、作為本申請的一種優選技術方案，所述電池放置倉的內壁上設置有溫度傳感器，所述溫度傳感器的輸出端與外置的控制器相連接，所述的外置控制器的輸出端與循環冷卻組的輸出端相連接。

4、作為本申請的一種優選技術方案，所述循環冷卻組與冷卻液管組支板、底部冷卻組、冷卻液回收組之間的管路上均設置有電磁閥。

5、作為本申請的一種優選技術方案，所述電池放置倉的側壁上設置有散熱孔。

6、作為本申請的一種優選技術方案，所述電池放置倉的外側設置有加強筋板

7、與現有技術相比：本申請在確保電池高效運行的同時，通過智能化、精細化的熱管理技術，實現了對電池組全面而高效的保護，促進了能源的高效利用，循環冷卻組與分布式冷卻網絡（冷卻液管組支板與底部冷卻組）的組合設計，確保了電池各部位熱量的均勻散出，尤其是針對電池底部的強化冷卻，有效解決了局部過熱問題，提高了整體散熱效率；集成的溫度傳感器與外置控制器系統，能夠?qū)崟r監測并快速響應電池溫度變化，自動調節冷卻系統的輸出，包括流量與流向，確保電池始終工作在最佳溫度區間，延長了電池使用壽命，同時提高了電池的穩定性和安全性。

技術特征：

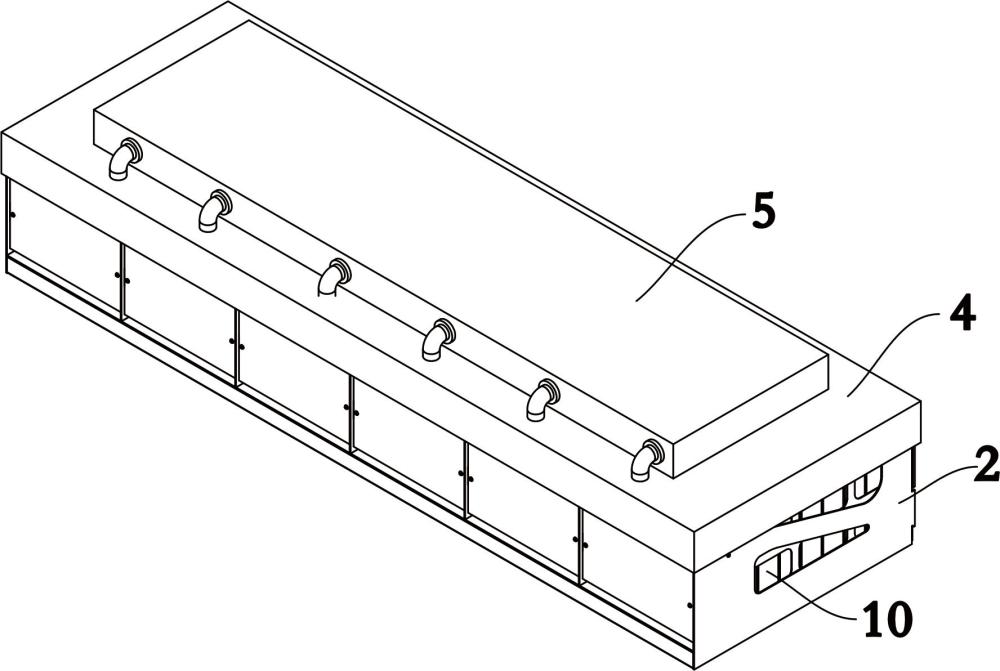

1.一種自適應電池散熱管理裝置，包括電池支架座（1），其特征在于：所述電池支架座（1）的上端設置有置物倉（2），所述置物倉（2）分為溫度控制倉（21）和電池放置倉（22），所述溫度控制倉（21）和電池放置倉（22）一一對應設置，所述溫度控制倉（21）內設置有循環冷卻組（3），所述循環冷卻組（3）的輸入端與設置在電池支架座（1）的上端電池組蓋板（4）上的冷卻液儲倉（5）的輸出端相連接，所述循環冷卻組（3）的輸出端一分為三，一路與設置在電池放置倉（22）之間的冷卻液管組支板（6）的輸入端相連接，另一路與電池放置倉（22）下端的底部冷卻組（7）相連接，所述電池支架座（1）的下端設置有冷卻液回收組（8），第三路則與冷卻液回收組（8）的輸出端相連接。

2.根據權利要求1所述的一種自適應電池散熱管理裝置，其特征在于：所述電池放置倉（22）的內壁上設置有溫度傳感器（9），所述溫度傳感器（9）的輸出端與外置的控制器相連接，所述的外置控制器的輸出端與循環冷卻組（3）的輸出端相連接。

3.根據權利要求1所述的一種自適應電池散熱管理裝置，其特征在于：所述循環冷卻組（3）與冷卻液管組支板（6）、底部冷卻組（7）、冷卻液回收組（8）之間的管路上均設置有電磁閥。

4.根據權利要求1所述的一種自適應電池散熱管理裝置，其特征在于：所述電池放置倉（22）的側壁上設置有散熱孔（10）。

5.根據權利要求1所述的一種自適應電池散熱管理裝置，其特征在于：所述電池放置倉（22）的外側設置有加強筋板（11）。

技術總結
本申請公開了一種自適應電池散熱管理裝置，包括電池支架座，所述電池支架座的上端設置有置物倉，所述置物倉分為溫度控制倉和電池放置倉，所述溫度控制倉和電池放置倉一一對應設置，所述溫度控制倉內設置有循環冷卻組，所述循環冷卻組的輸入端與設置在電池支架座的上端電池組蓋板上的冷卻液儲倉的輸出端相連接，本申請的一種自適應電池散熱管理裝置在確保電池高效運行的同時，通過智能化、精細化的熱管理技術，實現了對電池組全面而高效的保護，促進了能源的高效利用，循環冷卻組與分布式冷卻網絡（冷卻液管組支板與底部冷卻組）的組合設計，確保了電池各部位熱量的均勻散出，尤其是針對電池底部的強化冷卻，有效解決了局部過熱問題，提高了整體散熱效率。

技術研發人員：黃軍軍,張祥,溫留軍,張富康,齊少杰,陳銘,劉丹洋,侯玉成
受保護的技術使用者：洛陽舒駿新能源科技有限公司
技術研發日：20240627
技術公布日：2025/4/28
