本申請涉及電池，尤其是一種極片、電芯和電池。

背景技術：

1、電池已經廣泛應用于各個領域，與此同時，人們對電池的安全要求也越來越高。

2、相關技術中，電池包括電芯，電芯具有依次層疊的正極片、隔膜和負極片，正極片和負極片上連接有極耳，極耳形成電池的導電結構。極片上具有部分空箔區，極耳與極片的空箔區焊接連接。

3、然而，在電芯成型的過程中，正負極片上裸漏的空箔區接觸容易引起內部短路，影響安全性，極片上的極耳焊接處容易刺穿隔膜，造成正極片和負極片相互接觸并形成電導通，在極短時間內釋放出大量的能量，以致電池內部溫度急劇升高，電池甚至?xí)l(fā)生起火燃燒和爆炸，嚴重影響電池安全性。

技術實現思路

1、本申請?zhí)峁┮环N極片、電芯和電池，能夠提高安全性。

2、為了實現上述目的，本申請采用以下技術方案：

3、第一方面，本申請?zhí)峁┮环N極片，包括：集流體和極耳；

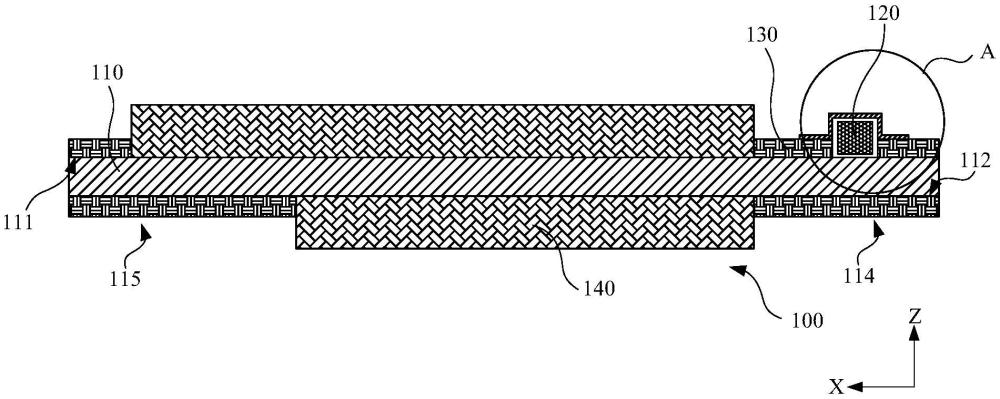

4、所述集流體沿第一方向具有相對的第一表面和第二表面，所述第一表面和所述第二表面分別覆蓋有活性物質層；

5、所述第一表面和所述第二表面至少部分區域覆蓋有絕緣層；

6、所述第一表面具有至少一個極耳槽，至少一個所述極耳槽位于所述第一表面的所述絕緣層，所述極耳設置在所述極耳槽內，所述極耳和所述集流體的第一表面連接；

7、沿所述第一方向，所述第二表面的絕緣層的投影覆蓋所述極耳槽。

8、作為一種可能的實施方式，沿所述第一方向，在所述集流體的同一表面內，所述活性物質層與所述絕緣層重疊；或者，

9、所述活性物質層和所述絕緣層在同一表面內相鄰接。

10、作為一種可能的實施方式，所述極耳槽包括第一極耳槽和第二極耳槽，所述第一極耳槽和所述第二極耳槽位于所述第一表面，所述第一極耳槽和所述第二極耳槽之間具有間隔；所述第一極耳槽位于所述第一表面的所述絕緣層；

11、所述極耳包括第一極耳和第二極耳，所述第一極耳設置在所述第一極耳槽內，所述第二極耳設置在所述第二極耳槽內。

12、作為一種可能的實施方式，所述極片還包括空箔區，所述空箔區和所述極耳槽間隔分布于所述集流體沿第二方向相對的兩個端部；所述第二方向和所述第一方向垂直。

13、作為一種可能的實施方式，所述極片包括缺口區，所述缺口區和所述第二極耳槽間隔分布于所述集流體沿第二方向相對的兩個端部；所述第二方向和所述第一方向垂直。

14、作為一種可能的實施方式，沿第三方向，所述活性物質層的尺寸與所述極耳槽的尺寸之比為50-200；和/或，

15、沿第二方向，所述集流體的尺寸與所述極耳槽的尺寸的比為2.5-10；

16、所述第三方向、所述第二方向和所述第一方向相互垂直。

17、作為一種可能的實施方式，沿所述第一方向，所述極耳的厚度與所述絕緣層的厚度的比為10-60。

18、作為一種可能的實施方式，所述極片還包括絕緣件，所述絕緣件和所述極耳槽一一對應設置，所述絕緣件位于所述極耳背離所述極耳槽的一側，且至少部分所述絕緣件覆蓋所述極耳槽；

19、沿所述第一方向，所述絕緣層的厚度與所述絕緣件的厚度之比為0.1-0.5。

20、作為一種可能的實施方式，沿所述第一方向，所述第二表面的絕緣層與所述第一表面的極耳槽的正投影相對的區域未設置所述絕緣件。

21、作為一種可能的實施方式，所述極耳焊接于所述極耳槽內形成焊接區；

22、沿所述第一方向，所述焊接區焊印的高度與所述絕緣層的厚度之比大于或等于4。

23、本申請?zhí)峁┑臉O片，通過在集流體的第一表面和第二表面上覆蓋絕緣層，極片的裸露面積減小，增大了極片的有效絕緣面積，提高極片的絕緣性和安全性，同時，沿第一方向，第二表面的絕緣層的投影覆蓋極耳和集流體在第一表面的連接處，能夠防止極耳和集流體的連接處刺穿隔膜，減少極性相反的極片之間相互接觸形成的短路，進一步提高安全性。

24、第二方面，本申請?zhí)峁┮环N電芯，包括依次層疊設置的第一極片、隔膜和第二極片；

25、所述第一極片為第一方面所述的極片；

26、所述第一極片、所述隔膜和所述第二極片層疊卷繞形成卷芯。

27、作為一種可能的實施方式，所述第一極片包括位于所述卷芯內圈的卷繞頭部以及位于所述卷芯外圈的卷繞尾部；

28、絕緣層位于所述卷繞頭部和/或卷繞尾部。

29、本申請?zhí)峁┑碾娦荆捎诎ㄇ笆龅谝环矫嫣峁┑臉O片，能夠提高安全性。

30、第三方面，本申請?zhí)峁┮环N電池，包括殼體和第二方面所述的電芯，所述殼體具有容置腔，所述電芯位于所述容置腔內。

31、本申請?zhí)峁╇姵兀捎诎饲笆龅诙矫嫣峁┑臉O片，能夠提高安全性。

技術特征：

1.一種極片，其特征在于，包括：集流體和極耳；

2.根據權利要求1所述的極片，其特征在于，沿所述第一方向，在所述集流體的同一表面內，所述活性物質層與所述絕緣層重疊；或者，

3.根據權利要求1所述的極片，其特征在于，所述極耳槽包括第一極耳槽和第二極耳槽，所述第一極耳槽和所述第二極耳槽位于所述第一表面，所述第一極耳槽和所述第二極耳槽之間具有間隔；所述第一極耳槽位于所述第一表面的所述絕緣層；

4.根據權利要求1所述的極片，其特征在于，還包括空箔區，所述空箔區和所述極耳槽間隔分布于所述集流體沿第二方向相對的兩個端部；所述第二方向和所述第一方向垂直。

5.根據權利要求3所述的極片，其特征在于，所述極片包括缺口區，所述缺口區和所述第二極耳槽間隔分布于所述集流體沿第二方向相對的兩個端部；所述第二方向和所述第一方向垂直。

6.根據權利要求1-5任一項所述的極片，其特征在于，沿第三方向，所述活性物質層的尺寸與所述極耳槽的尺寸之比為50-200；和/或，

7.根據權利要求1-5任一項所述的極片，其特征在于，沿所述第一方向，所述極耳的厚度與所述絕緣層的厚度的比為10-60。

8.根據權利要求1-5任一項所述的極片，其特征在于，還包括絕緣件，所述絕緣件和所述極耳槽一一對應設置，所述絕緣件位于所述極耳背離所述極耳槽的一側，且至少部分所述絕緣件覆蓋所述極耳槽；

9.根據權利要求8所述的極片，其特征在于，沿所述第一方向，所述第二表面的絕緣層與所述第一表面的極耳槽的正投影相對的區域未設置所述絕緣件。

10.根據權利要求1-5任一項所述的極片，其特征在于，所述極耳焊接于所述極耳槽內形成焊接區；

11.一種電芯，其特征在于，包括依次層疊設置的第一極片、隔膜和第二極片；

12.根據權利要求11所述的電芯，其特征在于，所述第一極片包括位于所述卷芯的內圈的卷繞頭部以及位于所述卷芯的外圈的卷繞尾部；

13.一種電池，其特征在于，包括殼體和權利要求11或12所述的電芯，所述殼體具有容置腔，所述電芯位于所述容置腔內。

技術總結
本申請涉及電池技術領域，提供了一種極片、電芯和電池，極片包括集流體和極耳。集流體沿第一方向具有第一表面和第二表面，第一表面和第二表面覆蓋活性物質層和絕緣層，第一表面的絕緣層設置有極耳槽，極耳設置在極耳槽內，且第二表面的絕緣層的投影覆蓋極耳槽。這樣，極片的表面覆蓋絕緣層，減小極片的裸露面積，增大極片的有效絕緣面積，提高絕緣性和安全性，同時絕緣層的設置能夠增大極片的結構強度，提高電池的針刺安全性。第二表面的絕緣層覆蓋在極耳和極耳槽的連接處，防止極耳產生的焊接凸起刺穿隔膜，減少正負極片接觸發生短路，提高電池的安全性。

技術研發人員：楊賽男,徐騰飛,楊章應,陸文旭,楊婷婷
受保護的技術使用者：珠海冠宇電池股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
