本申請屬于激光加工，更具體地說，是涉及一種激光器泵浦源。

背景技術：

1、在相關技術中，激光器泵源一般由多個激光芯片組成，每個激光芯片經過快軸準直鏡、慢軸準直鏡、空間合束、耦合進光纖中，并從光纖輸出。芯片數量與快軸準直鏡、慢軸準直鏡、反射鏡數量一致，且每個透鏡均需要單獨裝調，所涉及的調試工序較多，調試效率較低。

技術實現思路

1、本申請實施例提供一種激光器泵浦源，能夠減少調試工序，提升調試效率。

2、本申請實施例采用的技術方案是：提供一種激光器泵浦源，包括：

3、激光模組、聚焦組件和光纖；

4、所述激光模組包括多個激光組件，每一所述激光組件包括光源和第一準直鏡，各所述光源繞同一軸線呈螺旋狀依次間隔排列；

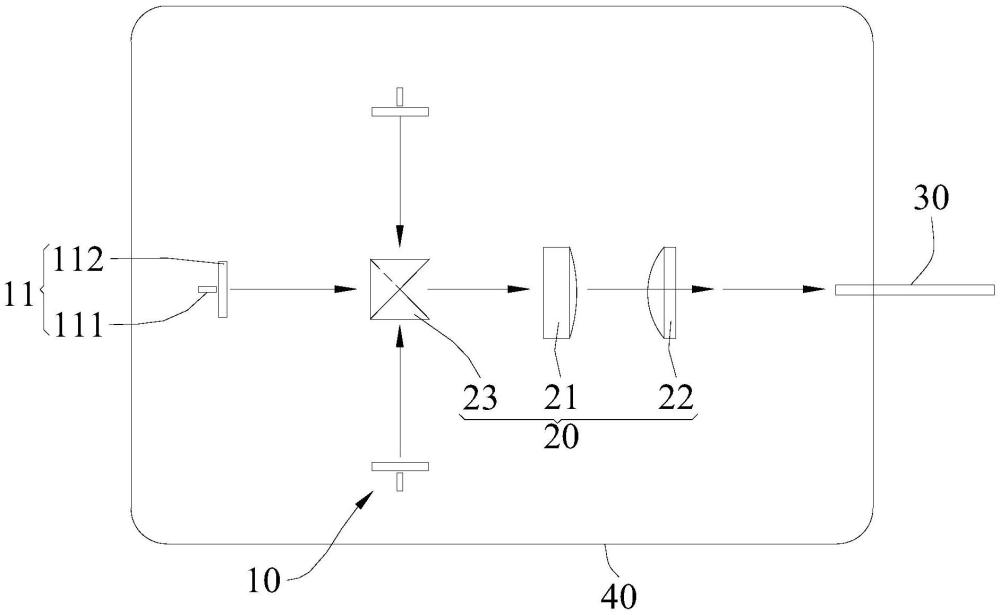

5、所述聚焦組件包括第二準直鏡、聚焦鏡和多個反射鏡，各所述反射鏡沿所述軸線依次設置，各所述光源發射的光束經過對應的所述第一準直鏡后，直射或經所述反射鏡反射后合束形成合束光束，所述合束光束依次經過所述第二準直鏡和聚焦鏡，所述聚焦鏡將經所述第二準直鏡準直后的合束光束聚焦到所述光纖，并由所述光纖輸出。

6、進一步地，相鄰的兩個所述光源在所述軸線方向上的間距相等。

7、進一步地，各所述光源在垂直于所述軸線的平面上的投影中，除靠近所述第二準直鏡的兩個光源以外，其余相鄰兩個光源的間距相等。

8、進一步地，一所述激光組件與所述第二準直鏡、所述聚焦鏡沿一直線依次排列，且這一所述激光組件的光束在達到所述第二準直鏡之前未經過所述反射鏡的反射。

9、進一步地，所述第一準直鏡為快軸準直鏡。

10、進一步地，所述第二準直經為慢軸準直鏡。

11、進一步地，所述軸線方向為豎向或水平方向。

12、進一步地，還包括殼體，所述激光模組、聚焦組件均設于所述殼體內，所述光纖的一端位于所述殼體內，另一端伸出所述殼體外。

13、進一步地，所述光源為激光芯片。

14、本申請實施例提供的激光器泵浦源的有益效果在于：本申請實施例的激光器泵浦源中設置了激光組件、聚焦組件和光纖，激光組件的光源繞同一軸線呈螺旋狀排列并相互錯開，各光源發出的光束經過第一準直鏡后，經過直射或反射鏡反射后，合束形成合束光束，再經過第二準直鏡和聚焦鏡后從光纖輸出。在本申請實施例中，在調試時，第二準直鏡僅有一個，僅需要在光束合束后進行一次調整即可，減少了調試工序，大大提升了調試效率。

技術特征：

1.一種激光器泵浦源，其特征在于，包括：

2.根據權利要求1所述的激光器泵浦源，其特征在于，相鄰的兩個所述光源在所述軸線方向上的間距相等。

3.根據權利要求1所述的激光器泵浦源，其特征在于，各所述光源在垂直于所述軸線的平面上的投影中，除靠近所述第二準直鏡的兩個光源以外，其余相鄰兩個光源的間距相等。

4.根據權利要求1所述的激光器泵浦源，其特征在于，一所述激光組件與所述第二準直鏡、所述聚焦鏡沿一直線依次排列，且這一所述激光組件的光束在達到所述第二準直鏡之前未經過所述反射鏡的反射。

5.根據權利要求1所述的激光器泵浦源，其特征在于，所述第一準直鏡為快軸準直鏡。

6.根據權利要求1所述的激光器泵浦源，其特征在于，所述第二準直經為慢軸準直鏡。

7.根據權利要求1所述的激光器泵浦源，其特征在于，所述軸線方向為豎向或水平方向。

8.根據權利要求1所述的激光器泵浦源，其特征在于，還包括殼體，所述激光模組、聚焦組件均設于所述殼體內，所述光纖的一端位于所述殼體內，另一端伸出所述殼體外。

9.根據權利要求1所述的激光器泵浦源，其特征在于，所述光源為激光芯片。

技術總結
本申請提供了一種激光器泵浦源，包括激光模組、聚焦組件和光纖；所述激光模組包括多個激光組件，每一所述激光組件包括光源和第一準直鏡，各所述光源繞同一軸線呈螺旋狀依次間隔排列；所述聚焦組件包括第二準直鏡、聚焦鏡和多個反射鏡，各所述反射鏡沿所述軸線依次設置，各所述光源發射的光束經過對應的所述第一準直鏡后，直射或經所述反射鏡反射后合束形成合束光束，所述合束光束依次經過所述第二準直鏡和聚焦鏡，所述聚焦鏡將經所述第二準直鏡準直后的合束光束聚焦到所述光纖，并由所述光纖輸出。本申請實施例的激光器泵浦源，能夠減少調試工序，提升調試效率。

技術研發人員：李建,段碧,李明,陳焱
受保護的技術使用者：大族激光科技產業集團股份有限公司
技術研發日：20240704
技術公布日：2025/4/28
