本技術涉及電線端子固定技術具體來說，涉及一種電線端子用固定裝置。

背景技術：

1、電線端子固定裝置的主要功能是確保電線與端子之間的連接牢固，防止因振動或拉扯導致的脫落，從而保障電路的可靠性和安全性。

2、但是電線端子在實際使用時容易受到空氣中的雜質或潮濕氣體的影響出現損傷或接觸不良的情況，同時電線端子在產生晃動時容易出現松動的情況。

3、針對相關技術中的問題，目前尚未提出有效的解決方案。

技術實現思路

1、針對相關技術中的問題，本實用新型提出一種電線端子用固定裝置，以克服現有相關技術所存在的上述技術問題。

2、為此，本實用新型采用的具體技術方案如下：

3、一種電線端子用固定裝置，包括固定座，固定座的上設置有限制機構，限制機構上連接有固定機構；

4、固定座上安裝有遮擋機構。

5、進一步的，限制機構包括固定座上開設有限制槽，限制槽的內壁連接有限制墊片，限制墊片的兩側固定連接有多個限制塊，限制塊的一端與限制槽接觸。

6、進一步的，固定機構包括固定座上方開設的若干個固定孔，固定孔的內壁螺紋連接有固定螺絲，固定螺絲的一端與限制墊片接觸，固定螺絲的表面套設有輔助彈簧，輔助彈簧的兩端分別與固定座、限制墊片接觸。

7、進一步的，遮擋機構包括固定座內壁固定安裝的擋板，固定座的內壁固定設置有多個彈簧套裝伸縮桿，彈簧套裝伸縮桿的一端固定連接有多個遮擋板，遮擋板的上方固定連接有遮擋伸縮罩，固定座的內壁開設有滑動槽，滑動槽的內壁與遮擋伸縮罩固定連接，滑動槽與遮擋板、遮擋伸縮罩接觸。

8、進一步的，限制墊片的下方固定連接有多個限制板。

9、進一步的，固定座的內壁安裝有電線端子，電線端子與限制板、限制墊片接觸。

10、進一步的，固定座的一側固定連接有連接片，連接片上開設有連接孔。

11、本實用新型的有益效果為：

12、(1)、通過在限制機構設置的固定機構，不僅可以對電線端子進行固定，還可以在電線端子出現松動時進行輔助固定處理，有利于提高電線端子的穩定性，同時在固定座設置的遮擋機構，便于對外部空氣中的雜質或潮濕氣體進行輔助遮擋，降低電線端子出現損傷或接觸不良的情況。

13、(2)、通過在固定座設置的限制機構，便于對電線端子更好的進行限制，有利于電線端子接觸的穩定性，同時在限制墊片設置的限制板，可以降低電線端子出現散亂的情況。

技術特征：

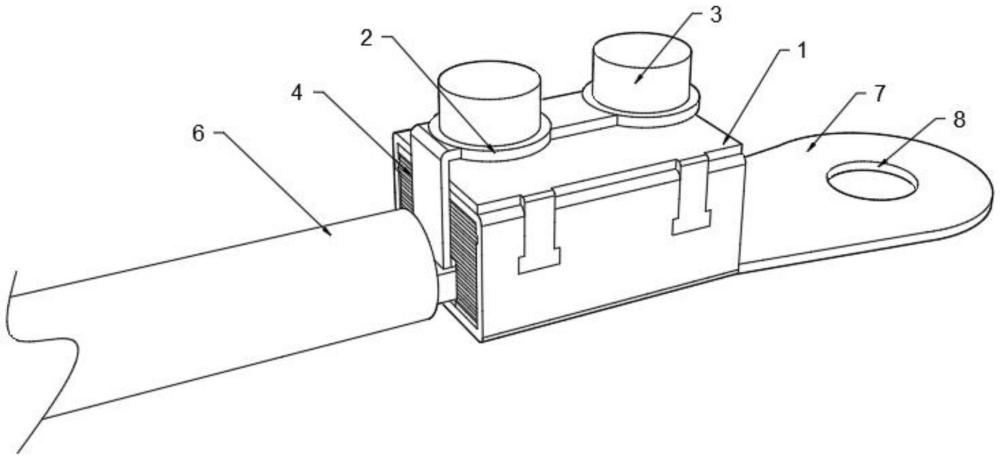

1.一種電線端子用固定裝置，其特征在于，包括固定座(1)，所述固定座(1)的上設置有限制機構(2)，所述限制機構(2)上連接有固定機構(3)；

2.根據權利要求1所述的一種電線端子用固定裝置，其特征在于，所述限制機構(2)包括固定座(1)上開設有限制槽(201)，所述限制槽(201)的內壁連接有限制墊片(202)，所述限制墊片(202)的兩側固定連接有多個限制塊(203)，所述限制塊(203)的一端與限制槽(201)接觸。

3.根據權利要求2所述的一種電線端子用固定裝置，其特征在于，所述固定機構(3)包括固定座(1)上方開設的若干個固定孔(301)，所述固定孔(301)的內壁螺紋連接有固定螺絲(302)，所述固定螺絲(302)的一端與限制墊片(202)接觸，所述固定螺絲(302)的表面套設有輔助彈簧(303)，所述輔助彈簧(303)的兩端分別與固定座(1)、限制墊片(202)接觸。

4.根據權利要求1所述的一種電線端子用固定裝置，其特征在于，所述遮擋機構(4)包括固定座(1)內壁固定安裝的擋板(401)，所述固定座(1)的內壁固定設置有多個彈簧套裝伸縮桿(402)，所述彈簧套裝伸縮桿(402)的一端固定連接有多個遮擋板(403)，所述遮擋板(403)的上方固定連接有遮擋伸縮罩(404)，所述固定座(1)的內壁開設有滑動槽，所述滑動槽的內壁與遮擋伸縮罩(404)固定連接，所述滑動槽與遮擋板(403)、遮擋伸縮罩(404)接觸。

5.根據權利要求2所述的一種電線端子用固定裝置，其特征在于，所述限制墊片(202)的下方固定連接有多個限制板(5)。

6.根據權利要求5所述的一種電線端子用固定裝置，其特征在于，所述固定座(1)的內壁安裝有電線端子(6)，所述電線端子(6)與限制板(5)、限制墊片(202)接觸。

7.根據權利要求1所述的一種電線端子用固定裝置，其特征在于，所述固定座(1)的一側固定連接有連接片(7)，所述連接片(7)上開設有連接孔(8)。

技術總結
本技術公開了一種電線端子用固定裝置，包括固定座，固定座的上設置有限制機構，限制機構上連接有固定機構，固定座上安裝有遮擋機構，通過在限制機構設置的固定機構，不僅可以對電線端子進行固定，還可以在電線端子出現松動時進行輔助固定處理，有利于提高電線端子的穩定性，同時在固定座設置的遮擋機構，便于對外部空氣中的雜質或潮濕氣體進行輔助遮擋，降低電線端子出現損傷或接觸不良的情況，通過在固定座設置的限制機構，便于對電線端子更好的進行限制，有利于電線端子接觸的穩定性，同時在限制墊片設置的限制板，可以降低電線端子出現散亂的情況。

技術研發人員：劉俊岐
受保護的技術使用者：河北明森汽車配件有限公司
技術研發日：20240702
技術公布日：2025/4/28
