本技術涉及電子控制器件，具體而言，涉及一種磁保持繼電器。

背景技術：

1、繼電器是一種電子控制器件，它具有控制系統(又稱輸入回路)和被控制系統(又稱輸出回路)，通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

2、現有繼電器銜鐵部分采用注塑工藝將磁鋼與兩個銜鐵注塑為一體，以形成一體注塑磁路。該一體注塑磁路加工周期長、成本較高。同時，現有一體注塑磁路在總裝過程中，軛鐵與底座碰撞易產生刮屑。

技術實現思路

1、本技術實施例提供一種磁保持繼電器，該磁保持繼電器可以降低制備難度、縮短制備周期、降低成本，以及可以降低裝配難度、防止出現刮屑現象。

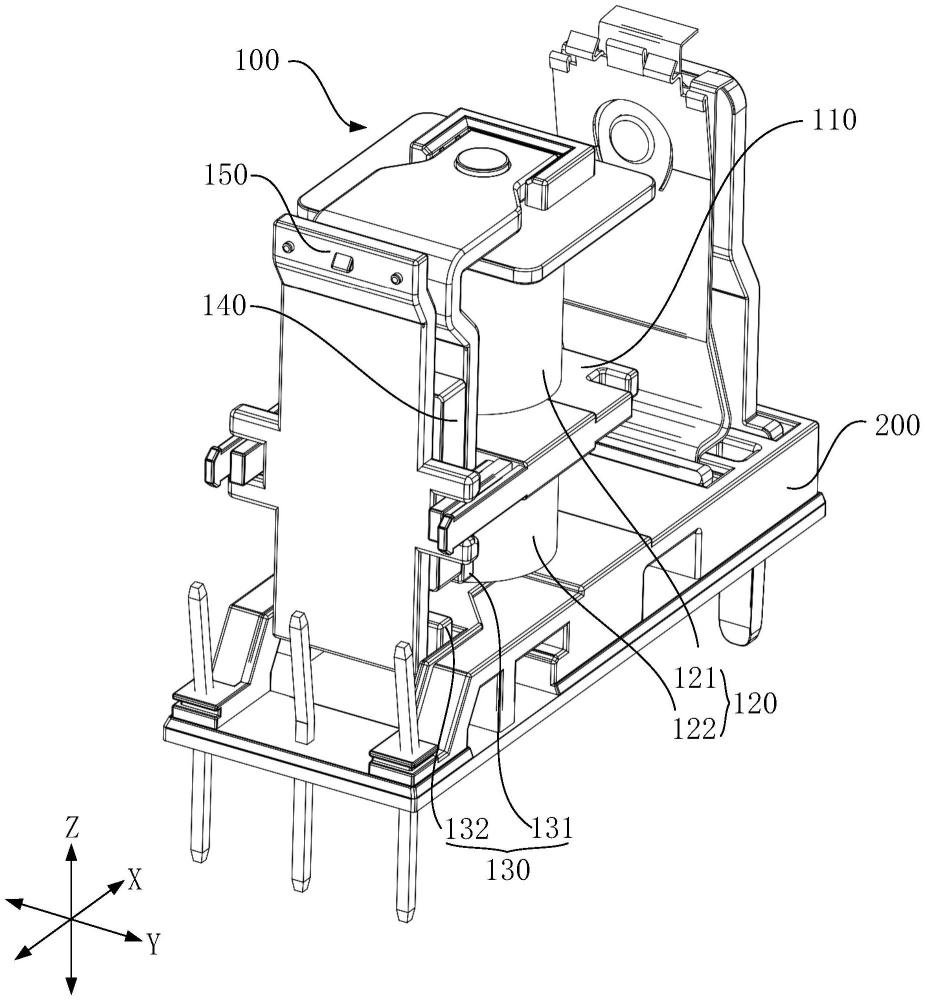

2、本技術實施例提供一種磁保持繼電器，包括磁路系統和底座，所述磁路系統包括線圈架、軛鐵組件、磁鋼和銜鐵，所述磁路系統通過所述線圈架固定于所述底座；所述軛鐵組件穿插于所述線圈架；所述銜鐵與所述軛鐵組件相對設置、形成第一方向，且所述銜鐵與所述軛鐵組件之間形成容置空間；所述容置空間內放置有所述磁鋼，且所述磁鋼與所述銜鐵為分體式設置；

3、所述銜鐵與所述磁鋼之間設有弧形接觸面，所述銜鐵通過所述弧形接觸面接觸所述磁鋼的一側磁極，且所述銜鐵通過所述弧形接觸面相對所述磁鋼呈轉動設置，以使所述銜鐵的兩端與所述軛鐵組件交替接觸配合；

4、所述軛鐵組件與所述銜鐵之間設有第一限位結構，所述第一限位結構用于限位所述磁鋼在第二方向上的相對位置，所述第二方向垂直于所述第一方向，且所述第二方向垂直于所述銜鐵的轉動軸線的延伸方向。

5、根據實用新型的一些實施例，所述第一限位結構包括設于所述軛鐵組件朝向所述銜鐵一側的第一凸部，所述第一凸部抵接所述磁鋼在所述第二方向上的相對兩側。

6、根據實用新型的一些實施例，所述軛鐵組件與所述銜鐵之間設有第二限位結構，所述第二限位結構用于限位所述磁鋼在第三方向上的相對位置，所述第三方向垂直于所述第一方向與所述第二方向。

7、根據實用新型的一些實施例，所述第二限位結構包括設于所述軛鐵組件朝向所述銜鐵一側的第二凸部，所述第二凸部抵接所述磁鋼在所述第三方向上的相對兩側。

8、根據實用新型的一些實施例，所述線圈架設有延伸臂組件，所述延伸臂組件包括在第三方向上相對設置的兩個延伸臂單元，每個所述延伸臂單元包括在所述第一方向上延伸的第一延伸臂，所述第一延伸臂抵接所述磁鋼在所述第三方向上的一側端面，所述第三方向垂直于所述第一方向與所述第二方向。

9、根據實用新型的一些實施例，所述延伸臂單元還包括在所述第一方向上延伸的第二延伸臂，所述第二延伸臂在所述第三方向上位于所述第一延伸臂背離所述磁鋼一側；

10、所述銜鐵在所述第三方向上具有缺口，所述第二延伸臂置于與其對應的所述缺口內，以在所述銜鐵轉動時作為轉動受力軸。

11、根據實用新型的一些實施例，沿所述第二方向，所述銜鐵形成所述缺口的內壁與所述第二延伸臂之間具有第一間隙，所述第一間隙的范圍值為0.03mm～0.05mm。

12、根據實用新型的一些實施例，所述延伸臂單元還包括在所述第一方向上延伸的輔助延伸臂，所述輔助延伸臂在所述第三方向上位于所述第一延伸臂背離所述磁鋼一側，且所述輔助延伸臂在所述第三方向上位于所述第二延伸臂一側，所述輔助延伸臂與所述第二延伸臂置于同一所述缺口內，以在所述銜鐵轉動時作為輔助受力軸。

13、根據實用新型的一些實施例，沿所述第二方向，所述銜鐵形成所述缺口的內壁與所述輔助延伸臂之間具有第二間隙，所述第二間隙的范圍值為0.03mm～0.1mm。

14、根據實用新型的一些實施例，所述第二間隙在所述第二方向上的尺寸大于所述第一間隙在所述第二方向上的尺寸。

15、根據實用新型的一些實施例，所述第二延伸臂在所述第三方向上的尺寸大于輔助延伸臂在所述第三方向上的尺寸。

16、根據實用新型的一些實施例，所述銜鐵形成所述缺口的壁面具有水平延伸段和傾斜延伸段，所述傾斜延伸段位于所述水平延伸段靠近所述磁鋼一側；沿所述第二方向，兩個所述水平延伸段在所述第二延伸臂兩側相對設置，兩個所述傾斜延伸段在所述第二延伸臂兩側相對設置；且沿所述銜鐵指向所述磁鋼方向，在所述第二方向上相對設置的兩個所述傾斜延伸段之間的距離逐漸增大。

17、根據實用新型的一些實施例，所述銜鐵在所述第三方向上設有凸起組，所述凸起組包括在所述第二方向上間隔設置的兩個凸起，兩個所述凸起之間形成所述缺口。

18、根據實用新型的一些實施例，所述磁路系統還包括線圈，所述線圈纏繞于所述線圈架表面；所述線圈包括第一部分和第二部分，所述第二部分與所述第一部分沿所述第二方向間隔設置，且所述線圈架在所述第一部分與所述第二部分之間設有隔板。

19、根據實用新型的一些實施例，所述軛鐵組件包括在所述第二方向上相對設置的第一接觸部和第二接觸部，所述第一接觸部用于與所述銜鐵的一端接觸配合、形成第一拍合面，所述第二接觸部用于與所述銜鐵的另一端接觸配合、形成第二拍合面，所述第二拍合面與所述第一拍合面共面設置。

20、根據實用新型的一些實施例，所述銜鐵朝向所述磁鋼一側設有凸苞，所述凸苞形成所述弧形接觸面；沿所述第二方向，所述第二拍合面距離所述凸苞的尺寸與所述第一拍合面距離所述凸苞的尺寸相等。

21、根據實用新型的一些實施例，所述凸苞呈長條狀、并沿與所述銜鐵的轉動軸線平行的方向延伸。

22、根據實用新型的一些實施例，所述線圈架與所述底座為一體式結構。

23、上述實用新型中的一個實施例至少具有如下優點或有益效果：

24、1、本技術提供的磁保持繼電器中，銜鐵與磁鋼為分體式結構，在制備過程中無需整體嵌件注塑，使得零件簡單、易于制備。該結構設置可以提升零件的生產效率與生產質量，降低制備成本。而且，在裝配銜鐵與磁鋼時可以采用單機進行自動化裝配方式，降低裝配難度、提升零件的裝配效率。

25、而且，軛鐵組件通過線圈架固定于底座，軛鐵組件與底座之間不易發生碰撞。同時，由于外置的磁鋼被第一限位結構有效定位、限位，所以磁鋼不易剮蹭底座。據此，在裝配本技術中的磁路系統時，磁路系統與底座之間不易產生刮屑現象，可降低制程中出現異物的風險。

26、并且，本技術提供的磁保持繼電器取消銜鐵注塑，將磁鋼裸露在外，并通過第一限位結構進行磁鋼定位及限位，可以簡化零件，還可以降低制備及裝配難度，縮短制備周期、降低成本。

27、2、本技術提供的磁保持繼電器中，取消銜鐵注塑，并將磁鋼裸露在外，通過線圈架兩側的第一延伸臂以及第一限位結構進行磁鋼定位和限位，可以簡化零件降低周期。

28、3、本技術提供的磁保持繼電器中，銜鐵、磁鋼以及軛鐵組件通過線圈架形成一個整體，可以降低塑料使用率，達到低成本、除刮屑的設計理念。

29、4、為了保障第二延伸臂對與銜鐵轉動過程中的支撐效果，本技術提供的磁保持繼電器中設置輔助延伸臂，而不是單獨加厚第二延伸臂在第三方向y上的厚度，可以保證好裝配的同時加強轉軸支撐強度。

30、5、本技術提供的磁保持繼電器中，銜鐵朝向磁鋼一側設有凸苞，凸苞形成弧形接觸面；第二拍合面與第一拍合面共面，且二者距離凸苞的尺寸相等。該結構設置可滿足銜鐵搭接過程中銜鐵擺臂長度一致的需求，以保證磁路的初始吸力和終了吸力平衡。
