本技術涉及半導體，尤其涉及一種晶圓缺陷檢測方法、系統和終端設備。

背景技術：

1、晶圓半導體檢測技術在半導體生產、封裝和測試等流程中發揮著重要的作用，其中，對晶圓的缺陷檢測是半導體檢測技術中的關鍵。在晶圓的缺陷檢測之前進行晶圓的缺陷預檢可提高晶圓圖像的成像效果，晶圓的缺陷預檢過程中可通過檢測激光照射在晶圓上所形成的光斑的光強，生成用于指示晶圓的缺陷尺寸、形狀等信息的信號包絡。若信號包絡所指示的缺陷尺寸、形狀等特性與激光功率不匹配則會影響激光的照明效果，進而影響晶圓圖像的成像效果，從而導致基于晶圓圖像進行的晶圓缺陷檢測出現誤檢或漏檢的情況。

2、為了提升晶圓缺陷預檢的準確性，可通過無圖案晶圓檢測設備中的激光功率調節系統（laser?power?modulation，lpm）基于螺旋掃描軌跡對晶圓缺陷進行預檢并基于晶圓缺陷預檢結果調節激光功率，其中，lpm通過探測激光的光斑光強生成電信號，再將電信號轉換為光強數字信號以基于光強數字信號生成信號包絡，進而基于信號包絡獲取缺陷尺寸、形狀等信息。通過lpm判斷信號包絡的曲率變化是否超過閾值確定晶圓是否存在缺陷，并通過曲率超過閾值的時刻提取信號擬合峰值以判斷缺陷尺寸，從而基于缺陷尺寸調節激光照射晶圓生成的光斑強度以使晶圓的缺陷部分可被完整成像。然而，為了提高晶圓的產率，無圖案晶圓檢測設備中的運動臺在晶圓的掃描過程中常有運動速度的變化，此時，基于采樣得到的數字信號所生成的信號包絡寬度也不一致，信號包絡的寬度誤差所形成的曲率誤差導致缺陷尺寸的預檢精度低，因此，基于預檢結果無法很好地適應晶圓掃描過程中存在運動速度變化的晶圓缺陷檢測場景，適用性差，且對激光的功率調節精確性差。

技術實現思路

1、本技術提供了一種晶圓缺陷檢測方法、系統和終端設備，可提高晶圓缺陷的預檢精度，提高對激光功率的調節精確性，增強適用性。

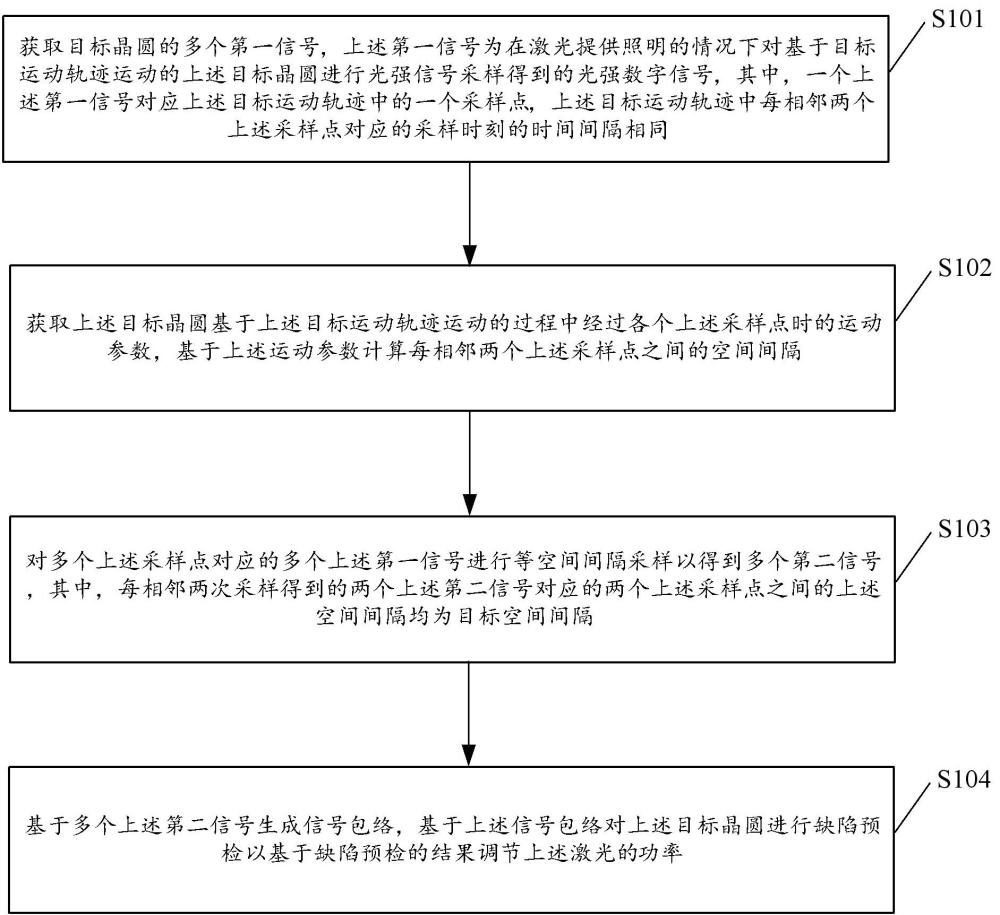

2、第一方面，本技術提供一種晶圓缺陷檢測方法，上述方法包括：獲取目標晶圓的多個第一信號，上述第一信號為在激光提供照明的情況下對基于目標運動軌跡運動的上述目標晶圓進行光強信號采樣得到的光強數字信號，其中，一個上述第一信號對應上述目標運動軌跡中的一個采樣點，上述目標運動軌跡中每相鄰兩個上述采樣點對應的采樣時刻的時間間隔相同；獲取上述目標晶圓基于上述目標運動軌跡運動的過程中經過各個上述采樣點時的運動參數，基于上述運動參數計算每相鄰兩個上述采樣點之間的空間間隔；對多個上述采樣點對應的多個上述第一信號進行等空間間隔采樣以得到多個第二信號，其中，每相鄰兩次采樣得到的兩個上述第二信號對應的兩個上述采樣點之間的上述空間間隔均為目標空間間隔；基于多個上述第二信號生成信號包絡，基于上述信號包絡對上述目標晶圓進行缺陷預檢以基于缺陷預檢的結果調節上述激光的功率。

3、采用本技術，可通過對第一信號進行采樣點的等空間間隔采樣，保證兩個相同尺寸的晶圓缺陷范圍內的采樣點個數相同，進而減小基于采樣得到的第二信號所生成的信號包絡的形貌誤差，因此可提高基于信號包絡進行晶圓缺陷預檢的檢測精度，提高基于晶圓缺陷預檢結果調節激光功率的精確性，增強適用性。

4、在第一方面的一種可能的實施方式中，上述獲取目標晶圓的多個第一信號，包括：獲取模數轉換器對多個第一光強模擬信號進行模數轉換所生成的多個上述第一信號；每相鄰兩個上述采樣點的采樣時刻的時間間隔由上述模數轉換器的器件參數得到。采用本技術，終端設備可通過模數轉換器實現等時間間隔的光強數字信號的采樣，可通過模數轉換器按等時間間隔從光電倍增管獲取第一光強模擬信號并進行模數轉換來生成第一信號，數字信號相較于模擬信號的處理更快，抗干擾能力更強，因此可進一步提高晶圓缺陷預檢的檢測精度和檢測速度，適用性強。

5、在第一方面的一種可能的實施方式中，上述運動參數包括上述采樣時刻和運動速度；上述獲取上述目標晶圓基于上述目標運動軌跡運動的過程中經過各個上述采樣點時的運動參數，基于上述運動參數計算每相鄰兩個上述采樣點之間的空間間隔，包括：通過運動控制器獲取上述目標晶圓基于上述目標運動軌跡運動的過程中經過各個上述采樣點時的上述采樣時刻以及上述目標晶圓的運動速度；基于相鄰兩個上述采樣點的采樣時刻得到相鄰兩個上述采樣點的時間間隔，基于上述時間間隔和上述運動速度計算得到相鄰兩個上述采樣點的空間間隔。采用本技術，終端設備可通過運動控制器控制運動臺攜帶目標晶圓運動并實時獲取目標晶圓經過采樣點時的采樣時刻和運動速度，進而可計算相鄰兩個采樣點的空間間隔，實時性強，數據獲取更加精確，因此可進一步提高晶圓缺陷預檢的檢測精度和檢測速度，適用性強。

6、在第一方面的一種可能的實施方式中，上述運動速度包括線速度；上述基于上述時間間隔和上述運動速度計算得到相鄰兩個上述采樣點的空間間隔，包括：當上述目標晶圓按恒定的線速度運動時，基于上述線速度和上述時間間隔的乘積計算得到相鄰兩個上述采樣點的空間間隔。采用本技術，可適用于目標晶圓按恒定的線速度運動的情況，終端設備可基于線速度和時間間隔計算相鄰兩個采樣點的空間間隔，計算簡單，適用性強。

7、在第一方面的一種可能的實施方式中，上述運動速度包括角速度，上述目標運動軌跡包括螺旋軌跡；上述基于上述時間間隔和上述運動速度計算得到相鄰兩個上述采樣點的空間間隔，包括：當上述目標晶圓按恒定的角速度運動時，基于上述角速度和上述時間間隔的乘積生成上述目標晶圓的運動角度；基于上述運動角度確定上述運動角度在上述螺旋軌跡中對應的弧長，將上述弧長確定為相鄰兩個上述采樣點的空間間隔。采用本技術，可適用于目標晶圓按恒定的角速度運動的情況，終端設備可基于角速度和時間間隔計算運動角度，再基于運動角度計算相鄰兩個采樣點的空間間隔，計算簡單，適用性強。

8、在第一方面的一種可能的實施方式中，上述每相鄰兩次采樣得到的兩個上述第二信號對應的兩個上述采樣點為相鄰的兩個目標采樣點；上述對多個上述采樣點對應的多個上述第一信號進行等空間間隔采樣以得到多個第二信號，包括：獲取上述目標空間間隔；基于每相鄰兩個上述采樣點之間的空間間隔遍歷多個上述采樣點，并從多個上述采樣點中選出多個目標采樣點，其中，每相鄰的兩個上述目標采樣點之間的空間間隔等于上述目標空間間隔；從多個上述第一信號中選取各個上述目標采樣點對應的第一信號作為第二信號以得到多個上述第二信號。采用本技術，可通過目標空間間隔從多個采樣點中確定出多個目標采樣點，由于每相鄰兩個目標采樣點之間的空間間隔相同，因此可以保證相同尺寸的兩個晶圓缺陷中采樣點的個數也相同，進而可提高由第二信號生成的信號包絡的準確性，從而進一步提高基于信號包絡進行晶圓缺陷預檢的檢測精度以及基于晶圓缺陷預檢結果調節激光功率的精確性；此外，通過對多個第一信號的再次采樣可剔除第一信號中的非必要數據，也可減少過多數據帶來的干擾，因此可進一步提高晶圓缺陷遇見的檢測速度和檢測精度。

9、在第一方面的一種可能的實施方式中，上述基于每相鄰兩個上述采樣點之間的空間間隔遍歷多個上述采樣點，并從多個上述采樣點中選出多個目標采樣點，包括：從多個上述采樣點中確定出基準采樣點，并基于每相鄰兩個采樣點之間的上述空間間隔獲得在上述基準采樣點之后的各個采樣點與上述基準采樣點的空間距離；將距離上述基準采樣點最近且與上述基準采樣點的空間距離等于上述目標空間間隔的采樣點確定為等距采樣點以將上述基準采樣點和上述等距采樣點確定為相鄰的兩個目標采樣點。采用本技術，可按采樣時間順序依次遍歷多個采樣點，計算得到空間距離與目標空間間隔相同的基準采樣點和等距采樣點以確定出多個目標采樣點，從而保證每相鄰兩個目標采樣點的空間間隔相同，可進一步提高基于信號包絡進行晶圓缺陷預檢的檢測精度以及基于晶圓缺陷預檢結果調節激光功率的精確性，且計算過程簡潔，計算速度快，適用性強。

10、第二方面，本技術提供一種晶圓缺陷檢測裝置，該裝置包括用于執行如第一方面或第一方面任一種可能的實施方式所提供的晶圓缺陷檢測方法的模塊或單元。

11、示例性的，該裝置包括：

12、第一獲取模塊，用于獲取目標晶圓的多個第一信號，上述第一信號為在激光提供照明的情況下對基于目標運動軌跡運動的上述目標晶圓進行光強信號采樣得到的光強數字信號，其中，一個上述第一信號對應上述目標運動軌跡中的一個采樣點，上述目標運動軌跡中每相鄰兩個上述采樣點對應的采樣時刻的時間間隔相同；

13、第二獲取模塊，用于獲取上述目標晶圓基于上述目標運動軌跡運動的過程中經過各個上述采樣點時的運動參數，基于上述運動參數計算每相鄰兩個上述采樣點之間的空間間隔；

14、采樣模塊，用于對多個上述采樣點對應的多個上述第一信號進行等空間間隔采樣以得到多個第二信號，其中，每相鄰兩次采樣得到的兩個上述第二信號對應的兩個上述采樣點之間的上述空間間隔均為目標空間間隔；

15、生成模塊，用于基于多個上述第二信號生成信號包絡，基于上述信號包絡對上述目標晶圓進行缺陷預檢以基于缺陷預檢的結果調節上述激光的功率。

16、采用本技術，可通過第一獲取模塊獲取目標晶圓的多個第一信號，通過第二獲取模塊計算每相鄰兩個采樣點之間的空間間隔，通過采樣模塊對多個第一信號進行等空間間隔采樣以得到多個第二信號，并通過生成模塊基于多個第二信號生成信號包絡以調節激光功率，可提高晶圓缺陷預檢的檢測精度，提高基于晶圓缺陷預檢結果調節激光功率的精確性，適用性強。

17、第三方面，本技術提供一種終端設備，包括：收發器、存儲器和處理器；上述存儲器用于存儲程序代碼和數據，上述處理器用于調用上述程序代碼，以使上述收發器和上述處理器對上述數據進行處理以實現如第一方面及第一方面任一個可能的實施方式所描述的晶圓缺陷檢測方法。采用本技術，可通過收發器接收和發送數據，通過處理器和存儲器的協作實現上述晶圓缺陷檢測方法，可提高晶圓缺陷預檢的檢測精度，提高基于晶圓缺陷預檢結果調節激光功率的精確性，適用性強。

18、第四方面，本技術提供一種晶圓缺陷檢測系統，上述系統包括：模數轉換器和如第二方面所描述的終端設備；上述模數轉換器用于獲取第一光強模擬信號，對上述第一光強模擬信號進行模數轉換以生成上述第一信號；其中，上述模數轉換器獲取上述第一光強模擬信號的時間間隔由上述模數轉換器的器件參數得到。采用本技術，可通過模數轉換器實現第一光強模擬信號的采樣和模數轉換，模數轉換器安裝靈活，采樣速度和模數轉換速度快，且得到的第一信號抗干擾能力強，誤差小，因此可提高晶圓缺陷預檢的檢測精度，提高基于晶圓缺陷預檢結果調節激光功率的精確性，適用性強。

19、在第四方面的一種可能的實施方式中，上述系統還包括光電倍增管；上述光電倍增管用于對運動的目標晶圓在激光照明情況下生成的光斑的光強進行采樣并向上述模數轉換器傳輸采樣得到的第一光強模擬信號。采用本技術，可通過光電倍增管接收目標晶圓反射的較為微弱的光束，并生成清晰的第一光強模擬信號，因此可提高晶圓缺陷預檢的檢測精度，提高基于晶圓缺陷預檢結果調節激光功率的精確性，且光電倍增管體積小，裝載靈活，適用性強。

20、在第四方面的一種可能的實施方式中，上述系統還包括激光發射設備；上述激光發射設備用于發射激光以為上述目標晶圓提供照明。采用本技術，可通過激光發射設備發出激光照射目標晶圓并在目標晶圓上投影出特點圖像以進行晶圓預檢，激光的投影形狀可調節，激光功率可調節，因此適用性強。

21、第五方面，本技術實施例提供一種計算機可讀存儲介質，上述計算機可讀存儲介質中存儲有計算機程序，上述計算機程序適于由處理器加載并執行上述第一方面或第一方面任一種可能的實施方式提供的晶圓缺陷檢測方法。

22、第六方面，本技術實施例提供一種計算機程序產品，上述計算機程序產品包含計算機指令，上述計算機指令適于由處理器加載并執行上述第一方面或第一方面任一種可能的實施方式提供的晶圓缺陷檢測方法。
