本技術涉及電纜線，具體為一種抗壓電纜。

背景技術：

1、電纜是一種由一根或多根相互絕緣的導體和外包絕緣保護層制成,將電力或信息從一處傳輸到另一處的導線,是現代電力輸送中重要的組成部分。

2、現有的電纜線有如下缺陷：

3、現有電纜線牢固性不足，在受壓后，電纜線內的線束容易被壓壞，從而影響電纜使用的問題。為此，需要給出解決方案。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種抗壓電纜，以解決上述背景技術中提出的問題。

3、(二)技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：一種抗壓電纜，包括裝置本體，所述裝置本體包括抗壓裝置和電纜裝置，所述電纜裝置安裝在抗壓裝置內；所述抗壓裝置包括抗壓外管、抗壓中管和抗壓安裝管，所述抗壓中管位于抗壓外管內部，所述抗壓安裝管位于抗壓中管內部，所述抗壓外管、抗壓中管和抗壓安裝管均呈圓柱狀結構，且內部為貫通式結構，所述抗壓外管與抗壓中管之間設有若干組呈環狀等距方式分布的減震塊，所述減震塊呈弧形狀結構，所述抗壓中管和抗壓安裝管之間設有若干組呈環狀等距方式分布的抗壓塊，所述抗壓塊呈i字狀結構，所述抗壓外管、抗壓中管、抗壓安裝管、減震塊和抗壓塊均為平滑過渡且一體加工成型結構，所述抗壓外管、抗壓中管、抗壓安裝管、減震塊和抗壓塊均為橡膠材質。

5、優選的，所述電纜裝置包括保護內管、受壓小管和電纜線，所述受壓小管和電纜線均設有五根，五個所述受壓小管均呈環狀等距方式安裝在保護內管內，所述受壓小管呈六邊形狀結構，且內部為貫通式結構，五根所述電纜線分別安裝在五根受壓小管內。

6、優選的，所述抗壓外管表面設有若干組呈橫向等距方式分布的保護外環，所述保護外環左右兩側高度高于中部高度。

7、(三)有益效果

8、本實用新型提供了一種抗壓電纜。具備以下有益效果：

9、該種抗壓電纜配備了抗壓裝置，抗壓裝置由三根管道組成，從而兩個管道之間設有不同的減震、抗壓結構，進一步可以到達對內部電纜保護的作用，防止電纜受壓后損壞的情況發生，大大提高了電纜結構的穩定性和牢固性，還提高了電纜的使用壽命。

技術特征：

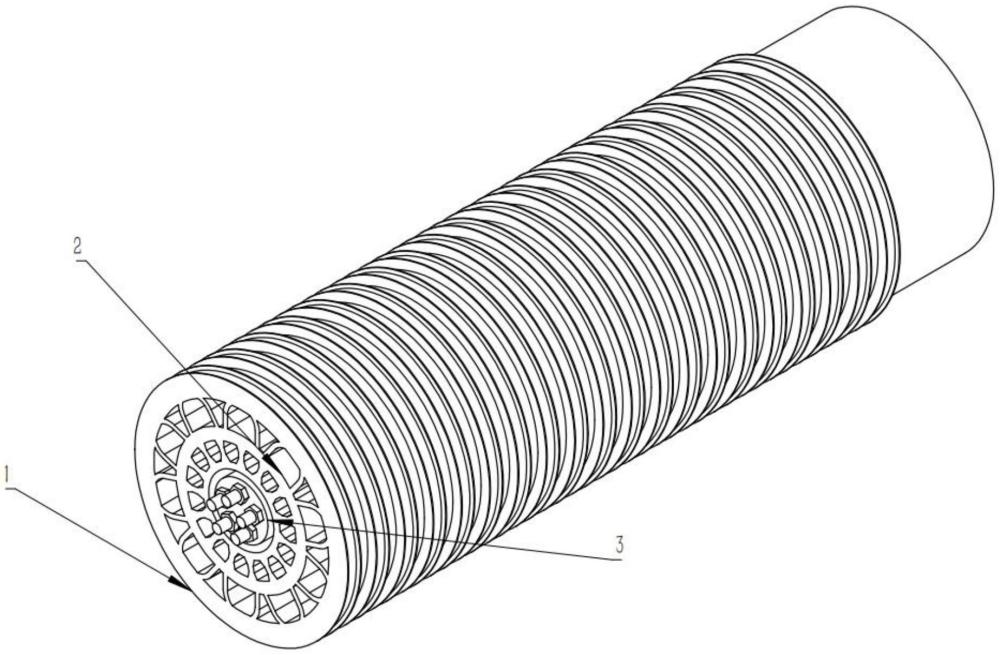

1.一種抗壓電纜，其特征在于：包括裝置本體(1)，所述裝置本體(1)包括抗壓裝置(2)和電纜裝置(3)，所述電纜裝置(3)安裝在抗壓裝置(2)內；

2.根據權利要求1所述的一種抗壓電纜，其特征在于：所述電纜裝置(3)包括保護內管(9)、受壓小管(10)和電纜線(11)，所述受壓小管(10)和電纜線(11)均設有五根，五個所述受壓小管(10)均呈環狀等距方式安裝在保護內管(9)內，所述受壓小管(10)呈六邊形狀結構，且內部為貫通式結構，五根所述電纜線(11)分別安裝在五根受壓小管(10)內。

3.根據權利要求1所述的一種抗壓電纜，其特征在于：所述抗壓外管(4)表面設有若干組呈橫向等距方式分布的保護外環(12)，所述保護外環(12)左右兩側高度高于中部高度。

技術總結
本技術公開了一種抗壓電纜，包括裝置本體，所述裝置本體包括抗壓裝置和電纜裝置，所述電纜裝置安裝在抗壓裝置內；所述抗壓裝置包括抗壓外管、抗壓中管和抗壓安裝管，所述抗壓中管位于抗壓外管內部，所述抗壓安裝管位于抗壓中管內部，所述抗壓外管、抗壓中管和抗壓安裝管均呈圓柱狀結構，且內部為貫通式結構，所述抗壓外管與抗壓中管之間設有若干組呈環狀等距方式分布的減震塊，所述減震塊呈弧形狀結構，所述抗壓中管和抗壓安裝管之間設有若干組呈環狀等距方式分布的抗壓塊。該種裝置可以到達對內部電纜保護的作用，防止電纜受壓后損壞的情況發生，大大提高了電纜結構的穩定性和牢固性，還提高了電纜的使用壽命。

技術研發人員：王紅梅,肖榮東
受保護的技術使用者：上海旭達特種電纜有限公司
技術研發日：20240705
技術公布日：2025/4/28
